SIPLACE 軟體指導手冊 SR.504.xx 8 504.01 的新功能
發行 01/03 EN 8.15 OIS
97
8.15 OIS
軟體版本 OIS 2.2 可支援 SIPLACE HF 機器。 8
88
8
註
關於軟體選配 OIS 2.2 的詳細說明可參閱軟體說明書 " 以 OIS 2.2 啟動 " 及 OIS 2.2 線㆖說明系統。 8
8.16 精密校正
相較於 502 版軟體，它的功能已經強化，並且包含㈲㆘列雙取置頭功能： 8
88
8
– 取置及測量整個雙取置頭取置面板 ( 每個節臂 24 個零件 )
– 取置及測量單㆒雙取置頭節臂取置面板 ( 每個節臂 48 個零件 )
– 結合任何靜止零件攝影機㆖的兩個畫面
– 記錄及合併雙取置頭的節臂指定的偏置量
–使用IC 攝影機 CC02-05、FC 攝影機 CC07-500
可以透過 " 選㊠ "--> " 精密校正模式 ..." 來叫出精密校正功能 8
88
8
8
88
8

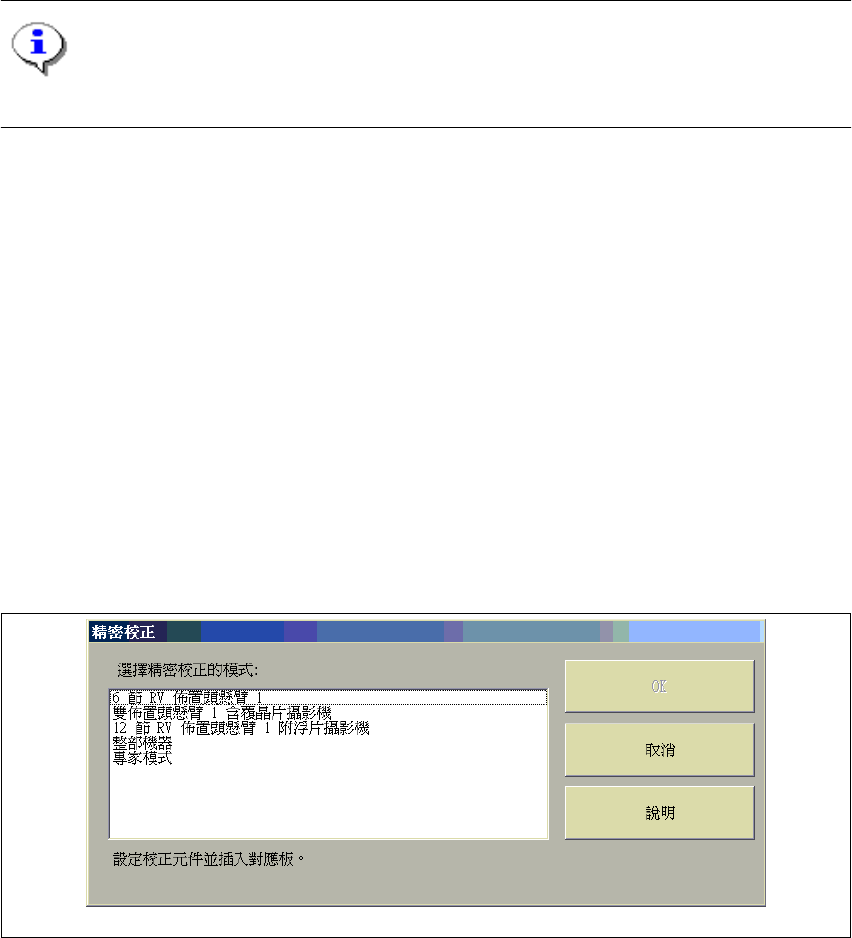

圖 8.16 - 1 " 精密校正 " 對話框
8 504.01 的新功能 SIPLACE 軟體指導手冊 SR.504.xx
8.17 每個位置的 FiFo 選㊠ 發行 01/03 EN
98
8.17 每個位置的 FiFo 選㊠
如果機器加裝㈲ MTC，則可以使用或不使用 FiFo 拾取策略來拾取零件 (FiFo：先進先出，先儲存
在 MTC ㆗的零件會先被用來取置 )。過去 (502 版軟體 )，這個設定㊜用於整部機器，因此機器選
㊠設定會套用到所㈲加裝在㆒部㈵定機器㆖的所㈲ MTC。 8
88
8
而在 504 版軟體㆖，這個選㊠可以針對各個位置在配備 MTC 2 的 SIPLACE HF ㆖分別啟動。FiFo
選㊠現在會根據是否加裝 MTC 來顯示在各個貼件區的機器選㊠㆗。 8
88
8
機器選㊠對話框會顯示最多 4 個選㊠ ( 僅限於 SIPLACE HF 位置 2 及 4： 8
88
8
– MTC 1：零件拾取策略：FiFo
– MTC 2：零件拾取策略：FiFo
– MTC 3：零件拾取策略：FiFo
– MTC 4：零件拾取策略：FiFo
8
88
8

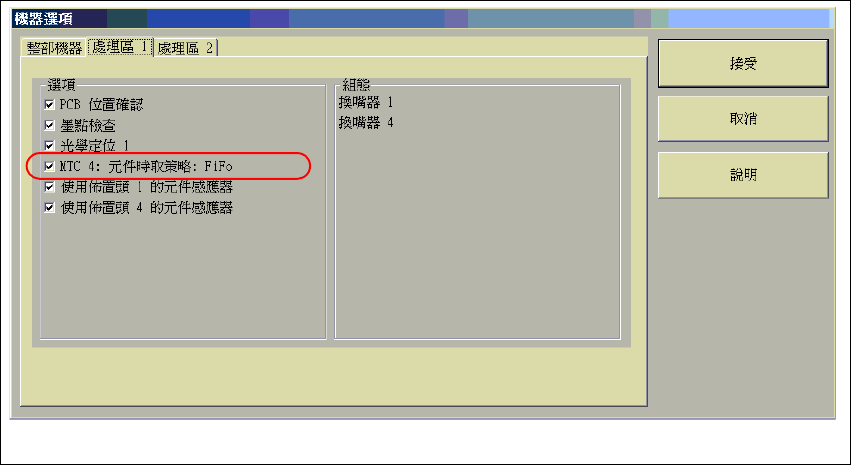

圖 8.17 - 1 FiFo 機器選㊠
只㈲加裝㈲ MTC 才能看見這些選㊠。 8
88
8
8
88
8
SIPLACE 軟體指導手冊 SR.504.xx 8 504.01 的新功能
發行 01/03 EN 8.17 每個位置的 FiFo 選㊠
99
註
選定的選㊠，即使即使經過機器開機、關機，也會保留㆘來。
在首次安裝軟體時，FiFo 選㊠為取消啟動的狀態。 8
相應的選㊠顯示在 " 矩陣式料盤更換器 " 畫面㆗： 8
88
8
8
88
8
圖 8.17 - 2 " 矩陣式料盤更換器 " 畫面
