Installationsanleitung Stationssoftware Version 601.03 SP4 Ausgabe 05/2007
3.2.2 Netzwerkkonfiguration
SIPLACE X-Serie
Stationsrechner Maschinencontroller
10Base-T
100Base-T
Privates Netzwerk zwischen
Stationsrechner und
Maschinencontroller
SIPLACE LAN
SIPLACE Pro
Twisted Pair TP
(100 MB)
Twisted Pair TP
(10 MB)

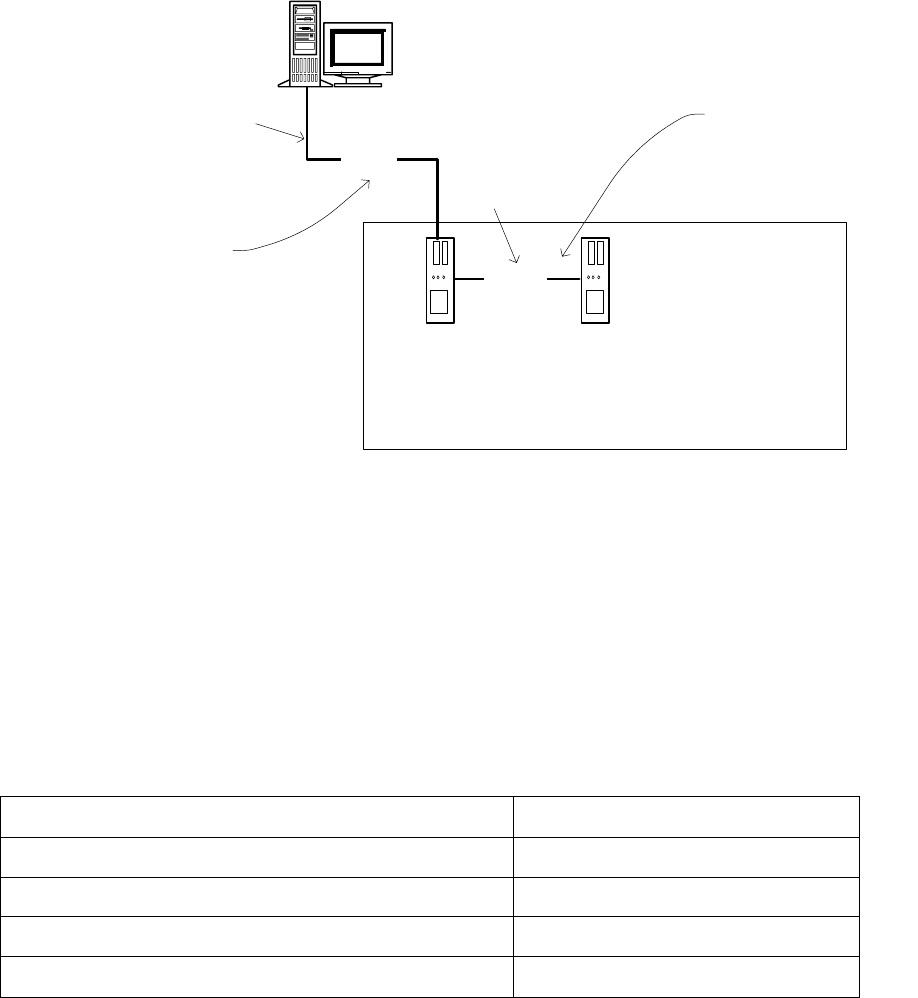

Abb. 3-2: Netzwerkverbindungen Maschine und SIPLACE Pro - Beispiel SIPLACE X-Serie
Zwischen Stationsrechner und Maschinencontroller ist ein eigenes privates Netzwerk (100 MB) über
eine Subnetmask eingerichtet.
Die IP-Adressen für Stationsrechner und Maschinencontroller können somit für alle SIPLACE-
Maschinen fest vergeben werden. Diese IP-Adressen sind außerhalb des privaten Netzwerkes, also
auch z.B. im SIPLACE LAN, nicht bekannt.
Während der Installation der Stationssoftware müssen diese IP-Adressen nicht mehr vom Bediener
konfiguriert werden.
IP-Adresse Stationsrechner 192.168.255.249
IP-Adresse Maschinencontroller 192.168.255.250
Subnetmask Stationsrechner/Maschinencontroller 255.255.255.248
IP-Adressband SIPLACE LAN 172.22.xxx.xxx
Subnetmask SIPLACE LAN 255.255.0.0
Tabelle 3-1: Netzwerkkonfiguration
13 von 90
Installationsanleitung Stationssoftware Version 601.03 SP4 Ausgabe 05/2007
3.2.3 Stationsrechner
Bezeichnung SMP16-CPU086
CPU / Taktfrequenz P M / 1,6 GHz
Speicher RAM 768 MB
Festplatte 40 GB
CD-ROM-Laufwerk ja
Serielle Schnittstellen 2
Netzwerk 1 x 10/100Base-T
2 x 10Base-T
6-Port-Hub
Tabelle 3-2: Hardware Stationsrechner
3.2.4 Maschinencontroller
Bezeichnung SMP16-CPU076
CPU / Taktfrequenz Celeron / 650 MHz
Speicher RAM 128 MB
Festplatte 40 GB
Diskettenlaufwerk 3.5", 1.44 MB
Netzwerk 1 x 10/100Base-T
Tabelle 3-3: Hardware Maschinencontroller (aktuelle Konfiguration)
Bezeichnung SMP16-CPU086
CPU / Taktfrequenz Intel M / 1600 MHz
Speicher RAM 256 MB
Festplatte 40 GB
Netzwerk 1 x 10/100Base-T
Tabelle 3-4: Hardware Maschinencontroller (künftige Konfiguration)
14 von 90
Installationsanleitung Stationssoftware Version 601.03 SP4 Ausgabe 05/2007
4 Installationsanleitung
4.1 Automatische BIOS-Einstellungen am Stationsrechner und
Maschinencontroller
Für die automatische Durchführung der BIOS-Einstellungen am Stationsrechner muss zuvor eine
Setup-CD erstellt werden. Für die BIOS-Einstellungen am Maschinencontroller muss für den MC auf
einer CPU076 eine Diskette bzw. für den MC auf einer CPU086 eine CD erstellt werden. Hierzu
benötigen Sie einen Rechner mit Windows XP, der über ein CD- und CD-RW-Laufwerk und ein
Diskettenlaufwerk verfügt.
Die zur Erstellung erforderlichen Image-Dateien sind auf der CD für die SW-Version 601.03 SP4 im
Verzeichnis "BIOS-Images" abgelegt.
4.1.1 Setup-CD erstellen und BIOS-Einstellungen am SR durchführen
→ Legen Sie eine leere CD-R in das CD-RW-Laufwerk an einem beliebigen Rechner mit CD-RW-
Laufwerk ein.
→ Legen Sie die CD für die SW-Version 601.03 SP4 in das CD-ROM-Laufwerk ein.
→ Öffnen Sie im Explorer auf der CD das Verzeichnis "BIOS-Images".
→ Öffnen Sie die Image-Datei "SR_CPU086_BIOS_Einstellungen.iso" mit Hilfe des installierten
Brennprogramms und folgen Sie den Anweisungen auf dem Bildschirm.
→ Entfernen Sie nach Beendigung des Brennvorgangs die CDs aus den Laufwerken.
→ Legen Sie die erstellte CD in das CD-ROM-Laufwerk am Stationsrechner ein und booten Sie
ihn von der CD, indem Sie die Maschine einschalten. Die BIOS-Einstellungen werden jetzt
automatisch vorgenommen.
→ Entfernen Sie nach Beendigung des Vorgangs die CD aus dem Laufwerk und schalten Sie die
Maschine wieder aus.
