操作手册Ⅱ
2-85
11）周边图案的球面存在行的设置(仅限于 BGA、FBGA 元件)
设置周边型BGA、交叉的周边型BGA(更多)、交叉的周边BGA(更少)球面图案时，要从周边开
始计算球所在行的行数进行设置。
除此以外设置了其他图案时，在列表画面中“行数”显示为“*”，表格画面中则不显示。
4
4
■ 该例中的球存在行数为 4。
12）直径检查、变形检查(仅限于 BGA、FBGA)
识别方式为“所有球面-基板”“所有球面-陶瓷”时，可设置是否进行球面检查和判定值。
● 直径检查：测量各球的纵向与横向长度，无论哪一个长度超过设置值，都将被作为识别
错误。建议将检查水平值(输入值)指定在40%以上。
● 变形检查：检查球的面积。与输入的球直径换算的球面积比较，算出来的像素值低于设
置值或大于设定值时，作为识别错误。建议将检查水平值(输入值)指定在45%以上。
检查的初始值为“50”。
如果检查严格(将数字设置小)，则错误发生率就高。
H
V
将球面直径的输入值设为 R 时，1-(H/R)、
1-(V/R)中的任何一个值超过(大于)或低于
(小于)输入值(%)时即为错误。
球存在行为 4 行时的图案示例
操作手册Ⅱ
2-86
13）引脚方向
元件种类为单向引脚连接器时，设置有引脚的面是上还是下。
用<右>击选择。
14）识别引脚(左上、右上、左下、右下)
对连接器元件，通常需要识别所有引脚，如只能识别两端的引脚,或两端有引脚以外的发光
物时，只能分别按:“仅对两端引脚”进行识别,或把发光物体假定为引脚，将“两端引脚除
外”进行识别。
右击，则显示选择项目。
【在列表画面设置识别引脚】
表 2-3-4 识别引脚 选择项目
所有引脚 将所有引脚作为识别对象。
仅对两端引脚 从引脚两端开始指定识别引脚的范围。
两端引脚除外 从引脚两端开始指定不识别引脚的范围。
指定为仅识别两端引脚、两端引脚除外时，要输入左上、右上、左下、右下的引脚根数，指
定识别范围。
操作手册Ⅱ
2-87

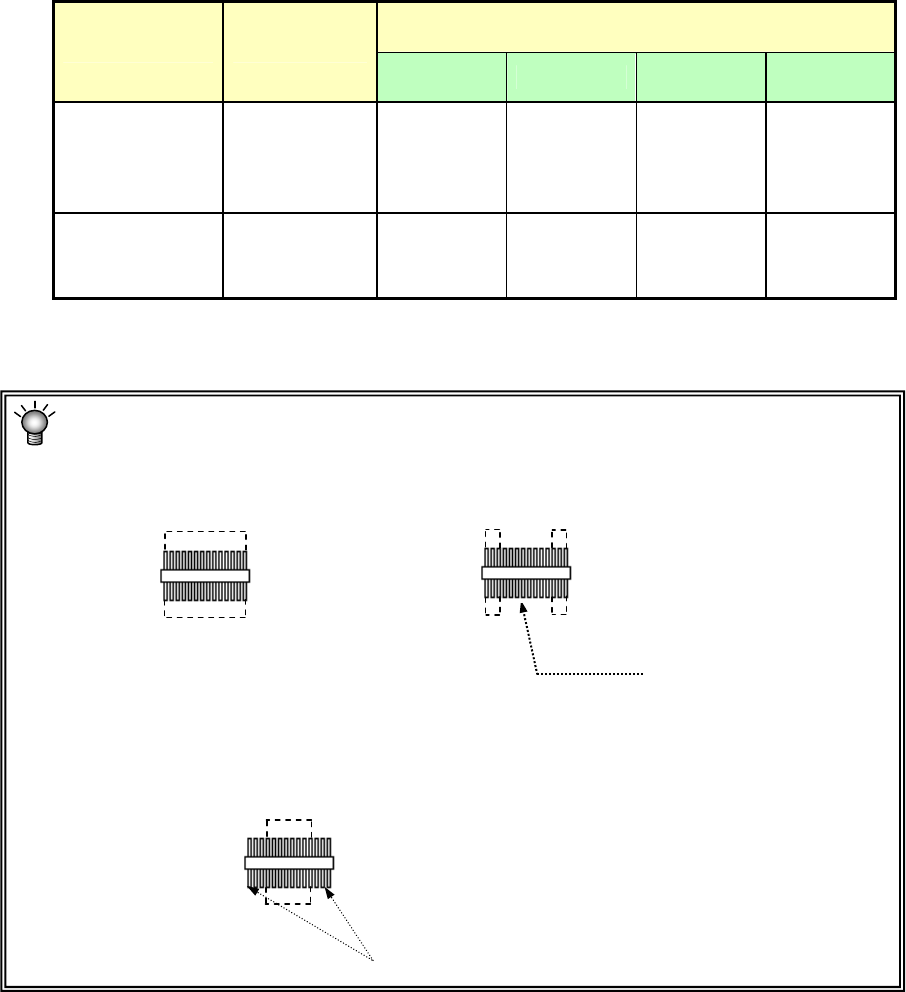

表 2-3-5 引脚数设置范围列表
引脚数输入范围
元件种类 识别图案
左上角 右上角 左下角 右下角
单向连接器
所有引脚
仅两端引脚
两端引脚除外
****
１－３
０－３
****
１－３
０－３
****
****
****
****
****
****
双向连接器
Z 引脚连接器
所有引脚
仅两端引脚
两端引脚除外
****
１－３
０－３
****
１－３
０－３
****
１－３
０－３
****
１－３
０－３
※引脚数在 2 根以下时有时识别精度会降低。
<引脚识别图案的含义及图形>
● 仅两端引脚：只识别指定的两端引脚根数
● 除两端引脚外：以指定的两端引脚根数以外的引脚为识别对象
※引脚数，请输入识别对象的引脚根数。（不包括被除外的引脚数）
● 识别所有引脚：所有引脚为识别对象
识别
识别
不识别
内侧
引脚
识别 识别
识别 识别
不识别
外侧
引脚
识别
识别
