操作手册Ⅱ
2-89
2-3-7-3 元件
若“元件数据”的“元件种类”为“通用图像元件”，则可编辑。
详细内容请参见附件使用说明书CD。

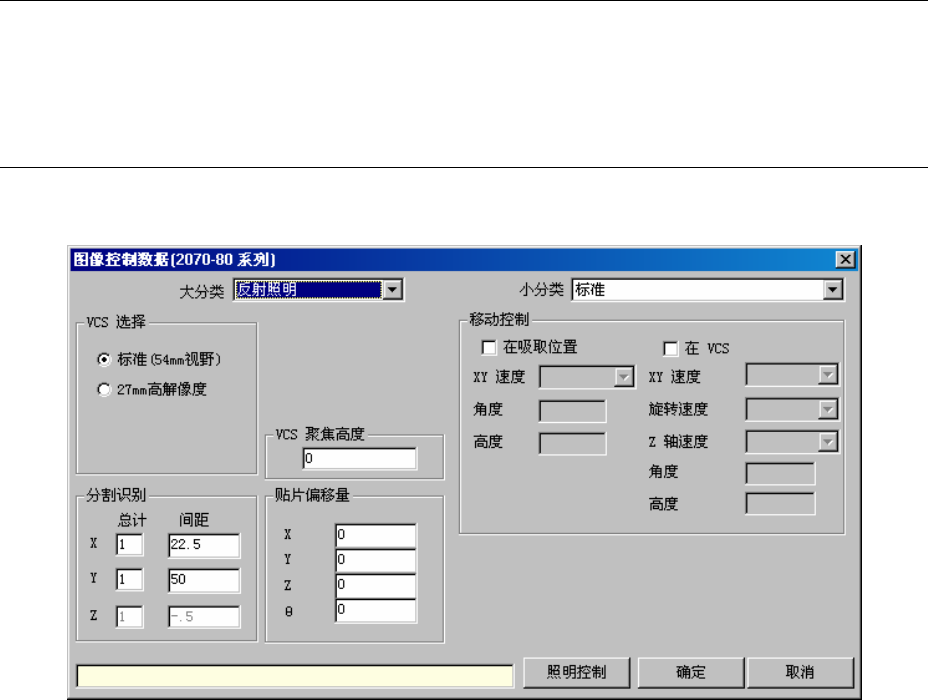

2-3-7-4 控制
是对图像识别元件进行详细设置的画面。
通常，因设置有初始值，所以无需变更。
① 大分类
可选择照明的种类。
② 小分类
可选择照明的种类的细分类。
选择项目根据“大分类”的指定而异。
③ VCS选择
能选择要使用的 VCS。
请指定与设备相适应的选项摄像机(通常为 27mm 为选项)。
④ 分割识别
设置分割识别。根据 VCS 种类选择初始值。
在初始值状态下，当出现识别部位从 VCS 视角中消失、不能正常识别时，请变更间距。
关于“Z”，目前没有使用。
操作手册Ⅱ
2-90

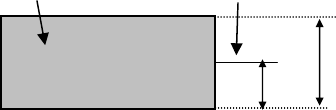

⑤ VCS聚焦高度
设置识别时元件高度的偏移值。因引脚高度和元件背面高度有大的变化，所以在 VCS 焦
点(聚焦)不一致时输入。
元件 引脚
⑥ 贴片偏移量
图像定中心的中心位置和贴片位置不一致，请将其差作为偏移值输入。
⑦ 移动控制
是 “吸取位置”和“在 VCS”的速度、高度的设置项目，但目前 VCS 上不进行移动姿态
控制(旋转等)。目前在 VCS 上旋转到要识别的姿态后，移动到 VCS 上。
因此，“在 VCS”的项目无效。
另外，有关“在吸取位置”也全部无效。
⑧ 高度
是有关引脚悬浮检查(选项)的设置，目前没有使用。
A
B
A
：VCS 聚焦高度
B
：元件高度
操作手册Ⅱ
2-91

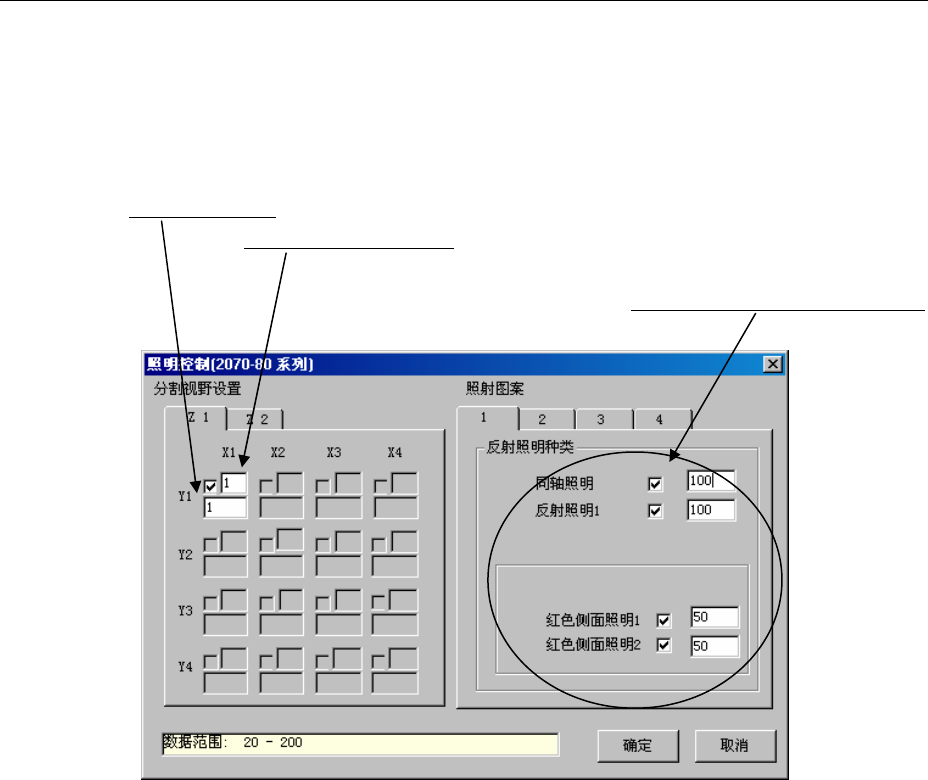

2-3-7-5 照明控制
可指定用VCS识别时的照明控制(下图为不进行分割识别时的例子)。
① 分割视野设置
在进行分割识别时，显示分割次数(目前最大为 4 次)。
“Z2”现在没有使用。
照射图案的编号
(有多个照射图案时，指定其编号)。
分割识别时的识别顺序
。
画面显示因照明的种类而不同。
② 照射图案
可设置各 LED 的亮度。
亮度以 100 为基准、可设置 20(暗)～200(明)范围内的亮度，一般请使用初始值。
