操作手册Ⅱ
2-156
2-5-4-1-2 自动调整基板宽度
可调整基板传送宽度。

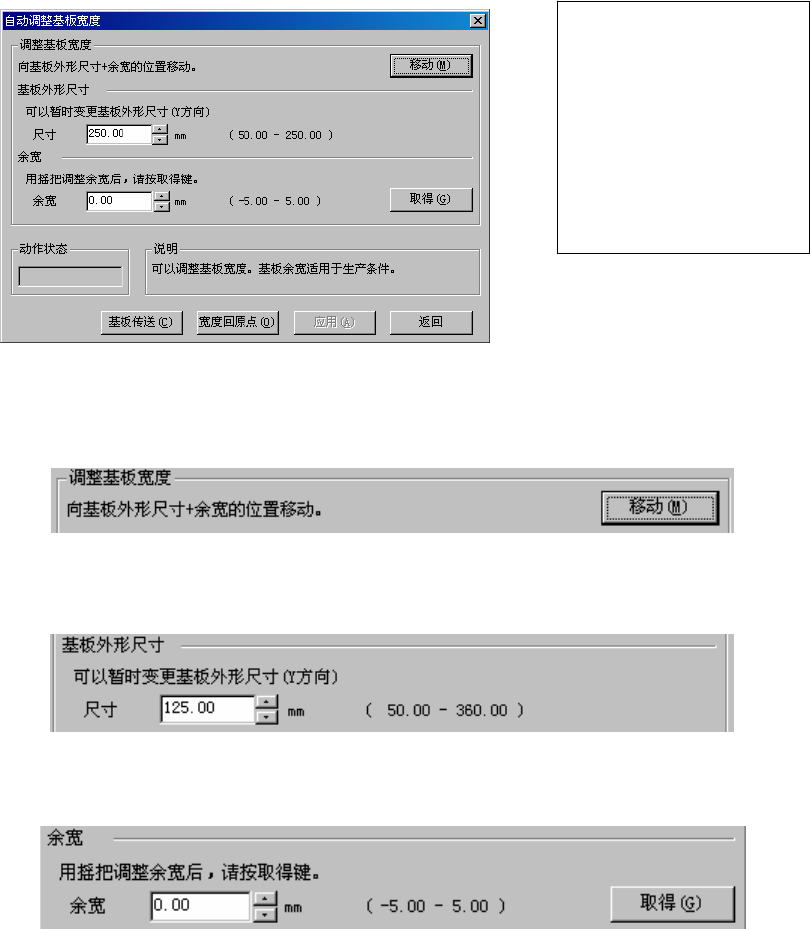

选择菜单后，显示如下的画面。
1) 调整基板宽度
向基板外形尺寸+余宽的位置移动，运行时传送宽度值适用下列设定值。
2) 基板外形尺寸
设置基板外形尺寸。初始值设置为基板数据中的基板外形尺寸(Y)。
3) 余宽
设置基板与传送轨道的余宽。
使用机器前面的摇把进行调整后，按下“取得”按钮，将把当前的传送宽度与基板外形尺寸的差
值，作为余宽登录下来。
4) 基板传送按钮
调出基板搬入/搬出。
5) 宽度返回原点
进行基板宽度自动调整的返回原点。
6) 应用按钮
将余宽值应用于生产条件。
<步骤>
① 输入基板外形尺寸。
②需要变更余宽时，请设
置余宽。
③ 单击“移动”。
(未进行宽度返回原点
时，应先进行宽度返回
原点)。
操作手册Ⅱ
2-157
2-5-4-2 测量
本功能为：在贴片头上安装实际使用的元件，执行测量（检测）后，把其数据反映到生产程序。
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
2-5-4-2-1 检测模式
有“连续检测”和“单独检测”2种检测模式。可通过菜单选择切换运行模式。
以下为各模式的功能。
表 2-5-4-2-1 检测模式的内容与菜单
检测子菜单 运行模式 运行内容
单独 单独检测 检测元件画面表格中显示的元件。
连续 连续检测
检测生产程序数据内所有元件/条件一致的元件。检测中某种原因
检测失败的元件，可进行单独检测。
2-5-4-2-2 检测操作
① 设置单独检测条件

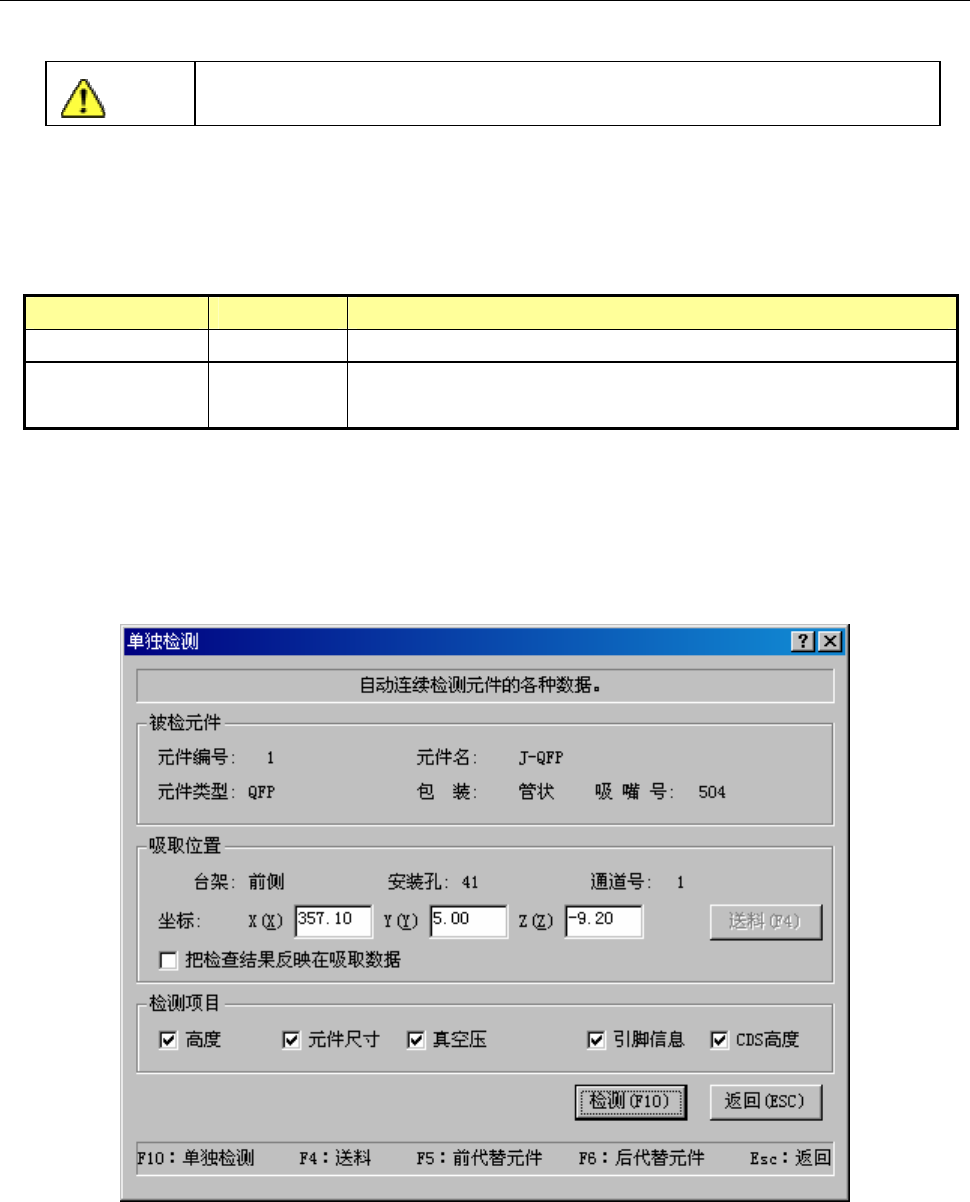

从菜单栏中选择“机器操作”/“检测”/“单独”，显示如下画面。
注意
操作手册Ⅱ
2-158
(1) 被检元件
显示被检元件的内容。
(2) 吸取位置
显示吸取元件的吸取位置的内容。更改为前代替元件和后代替元件的吸取位置。当没有吸取
数据时，不显示各项目，也不能进行吸取位置的变更、顶推供料器和示教。
● 送料
顶推一下供料器，供给元件(32mm纸粘着带除外)。
● 把示教结果反映在吸取数据
选择是否将使用HOD进行示教的结果反映到吸取数据。不选择时，坐标仅适用于此次吸取时。
● 变更吸取坐标的方法
当用于检测的元件的吸取位置与实际有差异时，可以使用HOD示教贴片坐标。
此外，不进行示教而用手动输入也可变更坐标。
(3) 检测项目
选择需要检测的项目。默认值为选择所有可检测的项目。根据元件种类，可检测的项目有所
不同。
设置结束后，单击“检测”，进行单独检测。

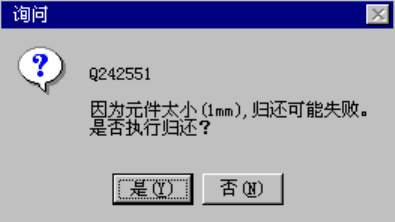

因元件的包装方式而有所不同，当元件尺寸在1mm以下时，显示选择将检测后的元件返还或
是废弃的确认。
