操作手册Ⅱ 1-9 确认手把已推到头， 并且稳定。 ◆打开安全盖时要把盖子向上开足直 到上了锁， 确认上了锁之后再放开手。 （把盖子开到最大限度就会进入上锁 状态。） ﹡ 没有上好锁就放开手时， 盖子有落下来的危险。 ◆关盖子时先解开锁，再关闭盖子。 把盖子向上提，在全开状 态下， 把手把向上移动解开锁。 （请注意，解开锁时不要使盖子落下 来受伤。） ﹡不要过渡增加盖子 、手把等的负荷。 把手把向上提， 解开锁后， 再关闭安全盖子。 安…
操作手册Ⅱ
1-8

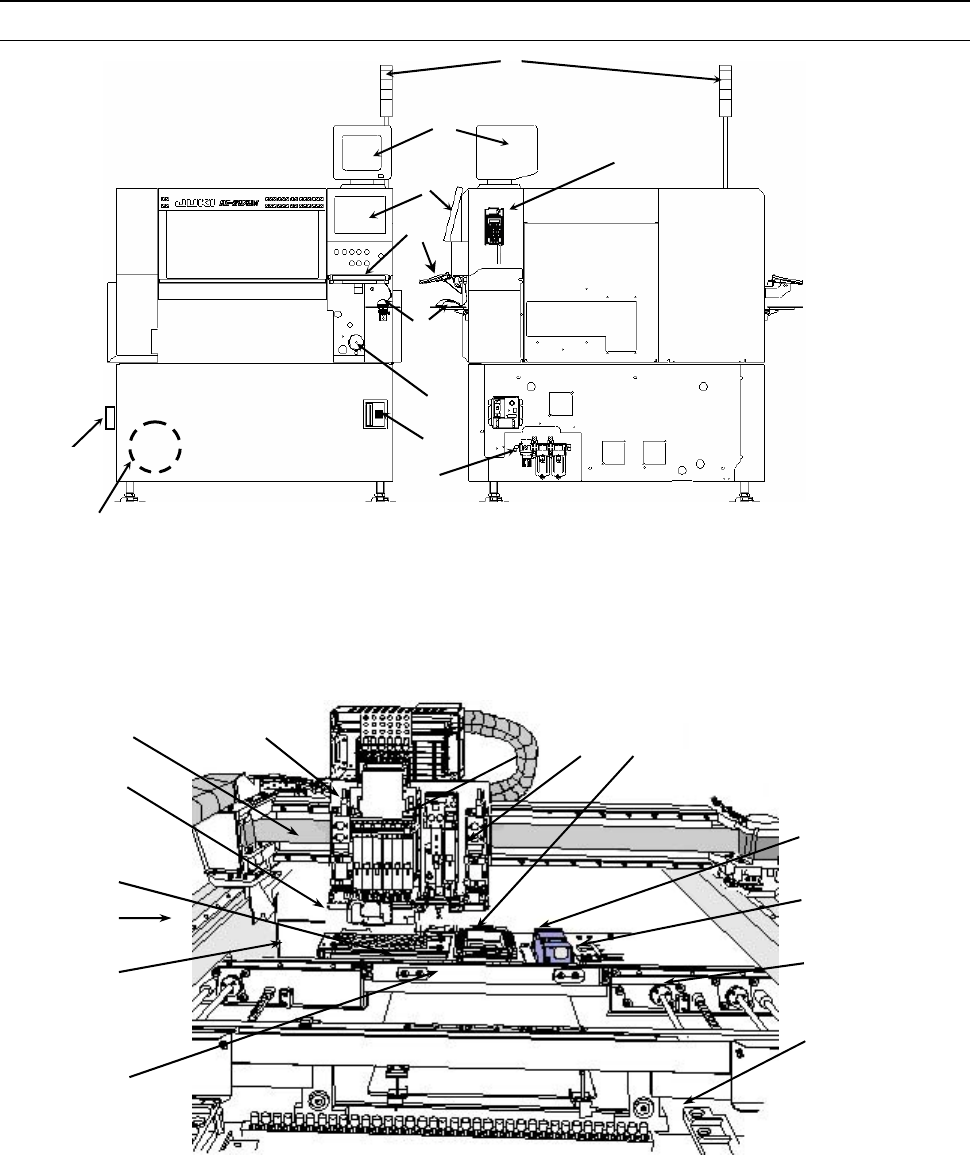

1-4 设备概要
1-4-1 本设备的构成
【正面图】 【右侧面图】
① 监视器
⑤ 鼠标器 ⑨ 风速计/3.5FDD 单元（选项）
② 液晶显示器
⑥ 信号灯 ⑩ 强力制动器解除开关
③ HOD 单元
⑦ 主开关 ⑪ 真空泵（选项）
④ 键盘
⑧ 过滤器调节器
① ATC 单元 ④ OCC 单元(R)
(KE-2080/80R 用)
⑧ 基板传送单元
⑫ 共面性单元
② LNC60 贴片头单元 ⑤ OCC 单元(L) ⑨ CAL 块单元 ⑬ CVS 单元 (选项)
③ IC 贴片头单元
(KE-2080)
⑥ VCS 单元
(KE-2070 为选项)
⑩ 送料器台单元
IC 贴片头[FMLA]
(KE-2080R)
⑦ X-Y 单元 ⑪ HMS 单元
⑭
负荷控制单元（OP）
（测力器）
①
②
③
④
⑤
⑦
⑨
⑧
⑥
⑩
⑪
③
⑤
④
①
②
⑦
⑧
⑨
⑥
⑪
⑫
⑬
⑩
⑭
操作手册Ⅱ
1-9
确认手把已推到头，
并且稳定。
◆打开安全盖时要把盖子向上开足直到上了锁，
确认上了锁之后再放开手。
（把盖子开到最大限度就会进入上锁状态。）
﹡
没有上好锁就放开手时，
盖子有落下来的危险。
◆关盖子时先解开锁，再关闭盖子。
把盖子向上提，在全开状态下，
把手把向上移动解开锁。
（请注意，解开锁时不要使盖子落下来受伤。）
﹡不要过渡增加盖子、手把等的负荷。
把手把向上提，解开锁后，
再关闭安全盖子。

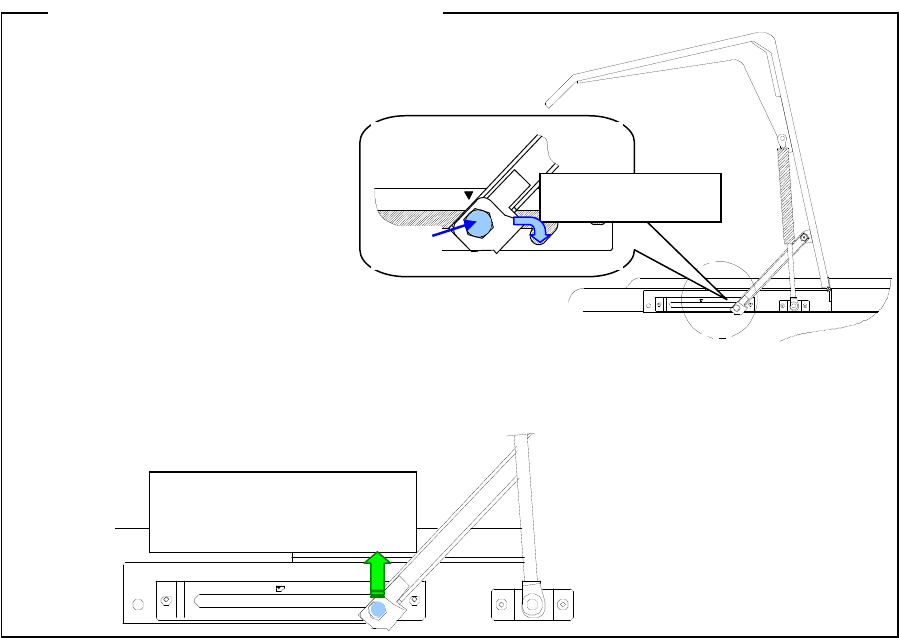

安全盖打开状态(侧面图)
手把
〈﹡注：开关安全盖时的注意事项〉
操作手册Ⅱ
1-10

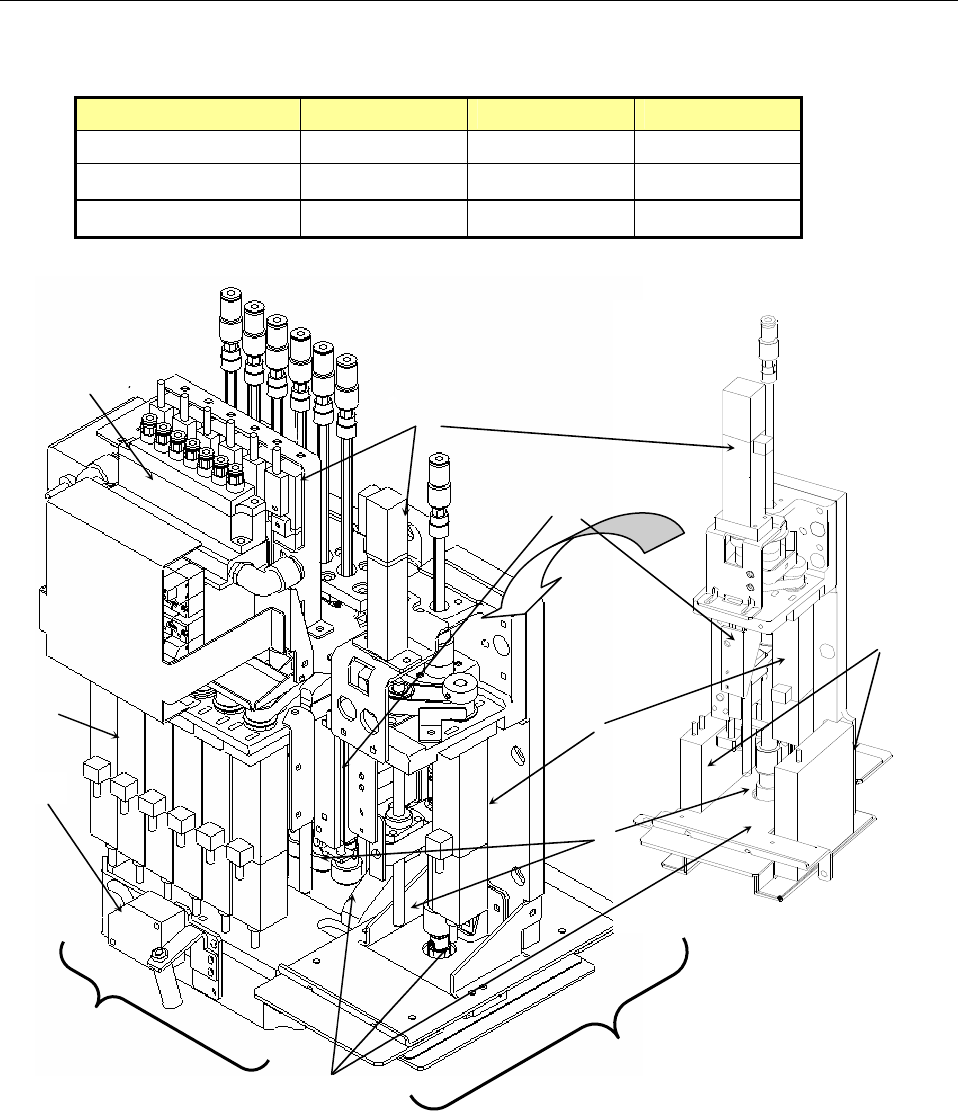

1-4-1-1 贴片头单元的构成
贴片头由检测元件的位置偏移、角度偏移的激光传感器以及可进行上下驱动与旋转的Z滑动
轴构成。本机由以下结构组成。
机型名称与贴片头的关系如下所示。
机型名称
KE-2070/2070C KE-2080 KE-2080R
LNC60 贴片头
○ ○ ○
IC 贴片头
－ ○ －
IC 贴片头（FMLA）
－ － ○
① 吸嘴外轴 ④ Ｚ滑动轴 ⑦ 贴片头上升汽缸
② LNC60 传感器 ⑤
θ
轴马达 ⑧ 过滤器箱
③ Ｚ轴马达 ⑥ 滚珠丝杠 ⑨ FMLA 传感器
⑨
①④
②
③
⑤
⑦
③
⑥
⑧
L 贴片头单元图
（LNC60 贴片头）
（KE-2070、2070C、2080、2080R）
R 贴片头单元图
（IC 贴片头）
（KE-2080）
R 贴片头单元图（FMLA 贴片头）
（KE2080R）
