3-2-3-1 生产状态
按下<START>开关生产开始后，若操作选项的“生产（显示）”标签中没有选中“生产中显示设
备画面”选项，则会显示生产状态。

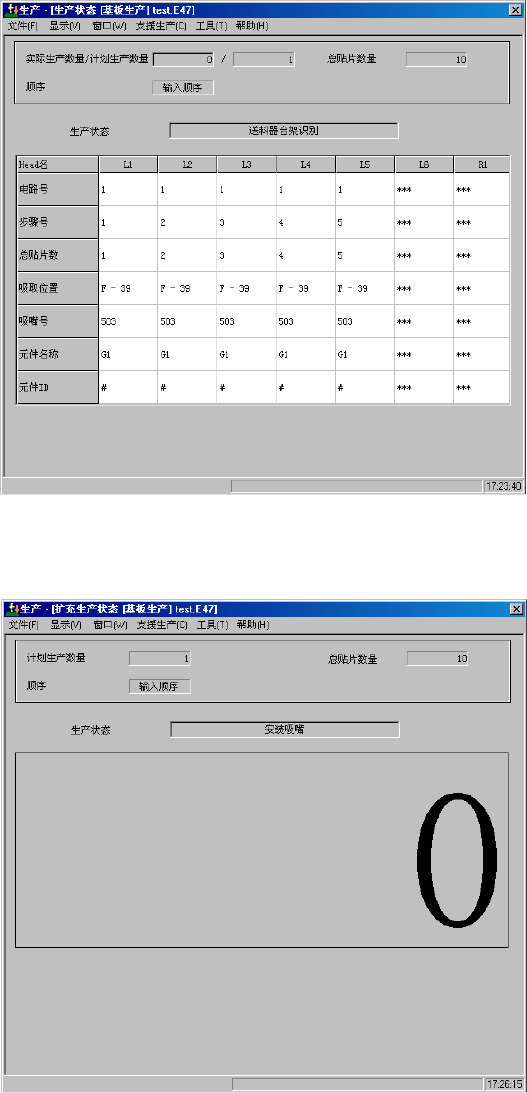

画面，根据“工具”/“操作选项”的“生产(显示)”标签上的设置(是否选中“放大显示生产基
板的数量”)有不同画面的显示。(参见4-2 操作选项)
◇ 通常的生产状态显示画面
◇ 在操作选项的“生产(显示)”标签中选中“放大显示生产基板数量”项时。
操作手册 II
3-10
① 实际生产数量/计划生产数量
计划生产数量：在生产条件中所设置的计划生产数量。
实际生产数量：显示实际生产的数量。
z 操作选项的“生产(显示)”标签中的“累计生产基板数量”项被选中时，是指生产基板数量
中已实际生产的数量。
z 操作选项的“生产(显示)”标签中的“倒计生产基板数量”项被选中时，显示实际生产数量
中尚未生产的数量。
② 总贴片点数
1张基板上的所有贴片点数。
③ 顺序
显示当前正在进行的贴片顺序(输入顺序或优化顺序)。
④ 生产状态
显示当前的生产状态。
⑤ 电路号
显示贴片头所吸取贴片的元件的电路编号。
⑥ 步骤号
显示贴片头所吸取贴片元件的“贴片数据”顺序。(因输入顺序与最优化顺序而异)
⑦ 总贴片点数
显示1张基板上的贴片点数。(最大值为贴片点数 × 电路数)
⑧ 吸取位置
显示贴片头吸取的送料器编号。
使用 MTC 元件时，由于 MTC 自身在进行元件用尽时的层检索，有时显示的层会不一样。
⑨ 吸嘴号
显示贴片头上安装的吸嘴编号。
⑩ 元件名称
显示贴片头将吸取的元件名。
⑪ 元件 ID
显示贴片头将吸取的贴片元件的元件ID。
⑫ 送料器台架状态
不间断运行生产时（选项）显示送料器台架的状态。
送料器台有效时为彩色、无效时为灰色。
送料器台架有效状态（生产状态）
送料器台架无效状态（停止状态）
注意：
操作手册 II
3-11
3-2-3-2 生产设备状态

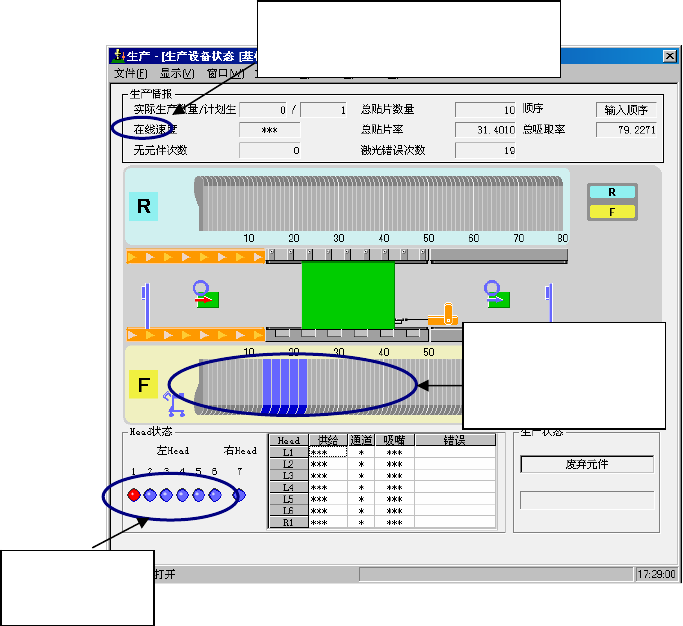

按下<START>开关，生产开始后，若已在 “工具”/“操作选项”的“生产（显示）”标签中，选中“生
产中显示设备画面”选项，则在画面中显示生产设备状态。
有关详细情况请参见使用说明书CD。
生产的基板，平均 1 块基板的
从夹紧到解除钳夹的时间
蓝：正常状态
黄：元件用完状态
红：错误状态
蓝：正常状态
红：错误状态
