操作手册Ⅱ 1-15 1-4-1-6 HMS HMS(高度测量装置)系统用于测量元件高度、送料器的吸取位置等。 此系统由实际装备在贴片头的高度变化传感器（传感器部分与功放部分）和控制此传感器的 HMS 基板 构成。 传感器功放部分和基板上的调整旋钮及开关等已在出厂时调整好，请勿调整。 ◆HMS 符合 JIS C6802 激 光安全规格 CLASS 2 标准。 请按照本手册指示使用，以便确保安全使用。 高度传感器使用的激光会发出可见激光束…
操作手册Ⅱ
1-14
1-4-1-5 VCS的构造
通过组合各LED照明，及调整亮度，形成多种多样的照明图案，可制作出适应于识别对
象（引脚、球形、元件外形）的照明图案。
所照射出的识别对象通过设置在下部的VCS摄像机拍摄并进行图像处理。
反射/同轴照明 ：QFP、SOP等引脚元件
侧面照明 ：BGA、CSP等球形元件
透射照明 ：外形识别元件

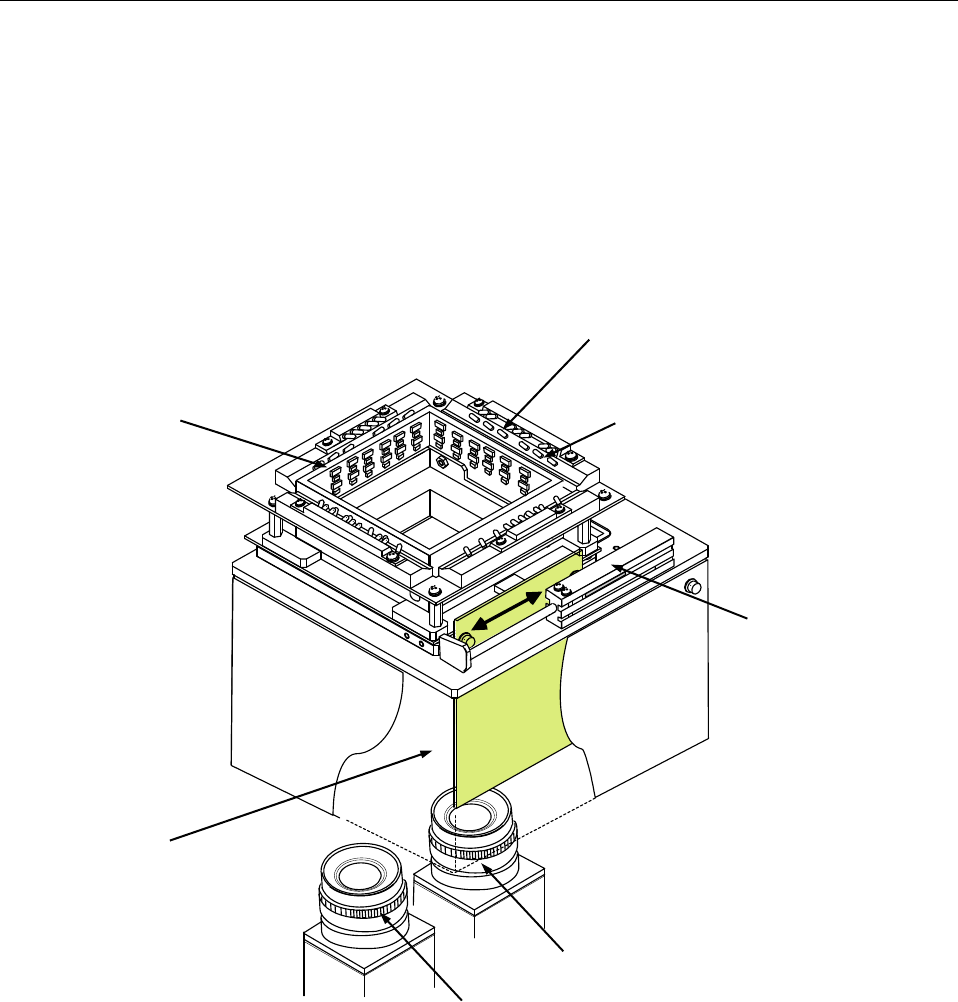

【VCS 单元各部分的名称】
① LED基板(上层透射照明)
② LED基板(下层透射照明)
③ LED基板(侧面照明)
④ LED基板(同轴照明)
⑤ VCS摄像机(标准：54mm)
⑥ VCS高分辨率摄像机(选购件：27mm)
⑦ 汽缸(仅在选项时增加)
①
⑥
⑤
④
⑦
③
②
操作手册Ⅱ
1-15

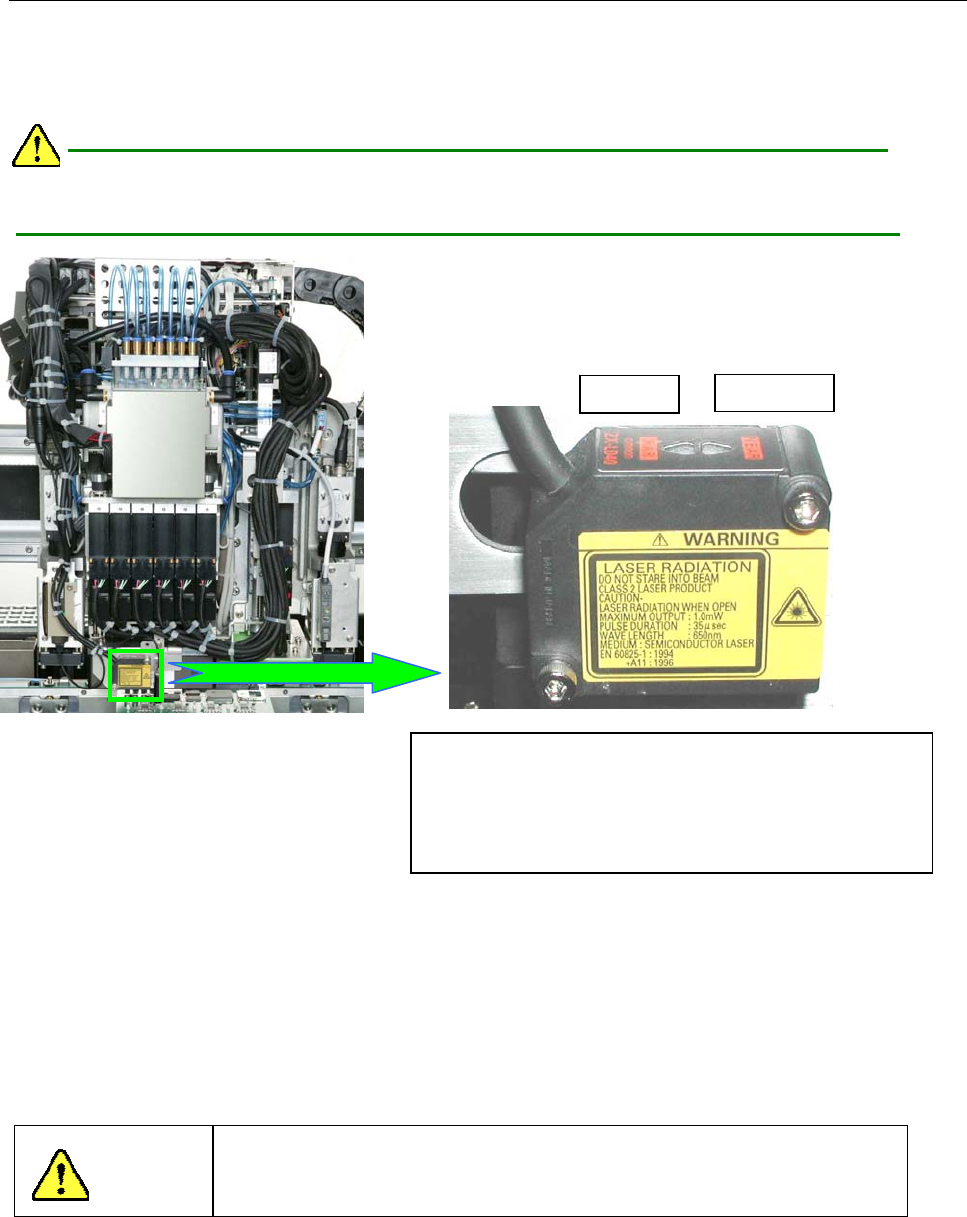

1-4-1-6 HMS
HMS(高度测量装置)系统用于测量元件高度、送料器的吸取位置等。
此系统由实际装备在贴片头的高度变化传感器（传感器部分与功放部分）和控制此传感器的 HMS 基板
构成。
传感器功放部分和基板上的调整旋钮及开关等已在出厂时调整好，请勿调整。
◆HMS 符合 JIS C6802 激光安全规格 CLASS 2 标准。
请按照本手册指示使用，以便确保安全使用。
高度传感器使用的激光会发出可见激光束。
切勿直视光束，也不要去触摸。
注意
FAR 灯
NEAR
灯
量程信号灯 点亮状态
NEAR/FAR 两灯亮： 测量中心距离±1ｍｍ
NEAR 点亮： 测量范围内近距离一侧
FAR 点亮： 测量范围内远距离一侧
NEAR/FAR 两灯闪烁：测量范围外
注意
操作手册Ⅱ
1-16
1-4-2 机器规格
(1) 贴片精度（Cpk≧1）
方形芯片：± 50μm
* 有关贴片精度的详情，请参见附件『使用说明书 CD』的「1-2-2 机器规格」。
(2) 可设置的最小贴片角度
程序可贴片角度单位：0.05°
(3) 自动交换工具装置(ATC)
可最多安装 36 个吸嘴。
KE-2070/2070C ：36 个 KE-2080/2080R ：34+(大型 2)个
(4) 使用空气
气压 ：0.5±0.05MPa
空气消耗量 ：KE-2070/2070C ：345 L／min (使用真空泵时：50L／min)
KE-2080/2080R ：403 L／min (使用真空泵时：50L／min)
干燥空气 ：大气压结露点-17℃以下
※下列有机溶剂、化学药品会使空气组合箱的聚碳酸酯老化，请勿使用。
种类 药品名
酸 盐酸·硫酸磷酸·铬酸
碱 苛性钠·苛性钾·消石灰·氨水·碳酸水
无机盐 硫化钠·硝酸钾·硫酸钠
氯化物溶剂 四氯化炭·氯仿·氯化乙烯·甲叉二氯
芳香族类 苯·环乙烷·信纳水
酮类 丙酮·丁酮·环乙烷
酒精类 乙醇·ＩＰＡ·甲醇
油类 汽油·煤油·水溶性磨削油（碱性）
酯类 邻苯二甲酸二甲基·邻苯二甲酸二丁酯.
醚类
・
甲醚 乙醚
氨 甲胺
其他 螺丝固定液·海水·漏泄试验液
(5) 噪音等级 ：80dB(A)以下
(6) 原产国 ：日本
(7) 环境条件
温度 10℃～35℃
保证精度的温度 20℃～25℃
湿度 30～80％RH (但不得有露水)
运行时
标高 1000m 以下
温度 -15℃～70℃
环境条件
运输及保管
湿度 20～95％RH (但不得有露水)
