操作手册Ⅱ
4-55
1） 设置方法
基准贴片头安装吸嘴后，用激光来测量吸嘴顶端的高度(反映吸嘴高度)与吸嘴的外形宽度(反映
吸嘴编号)，并获得真空值。
① 个别设置：单击相应的吸嘴编号，按下“F3”键，即可设置。
按下“DELETE”键或“BACK SPACE”键即可删除。
② 统一设置：统一自动设置所有的 ATC 编号或已选择的多个 ATC 编号。
<设置步骤>
(1) 请点击“自动”按钮。
(2) 显示如下的画面。
选择要设置的 ATC 编号，单击“确认”。
全部选择时，点击“全部选择”后，单击“确认”。
选择“F3”或“OK”后，轴开始移动，进行吸嘴的装卸。因此，在按下“F3”或“确
认”前，请务必确认装置内部无人作业。另外，为了避免人身伤害，在设备运行时，
切勿将手放入装置内部，也不要将脸和头靠近装置。
① 要中断自动设置时，请按下“STOP”开关。
② 在自动设置前，当已输入的吸嘴编号与自动设置获得的吸嘴编号不同时，优先使用自动设
置获得的吸嘴编号。
③ 配置特别订购的吸嘴时，请在执行自动设置后，重新输入准确的吸嘴编号。
警告
操作手册Ⅱ
4-56
图 0-1

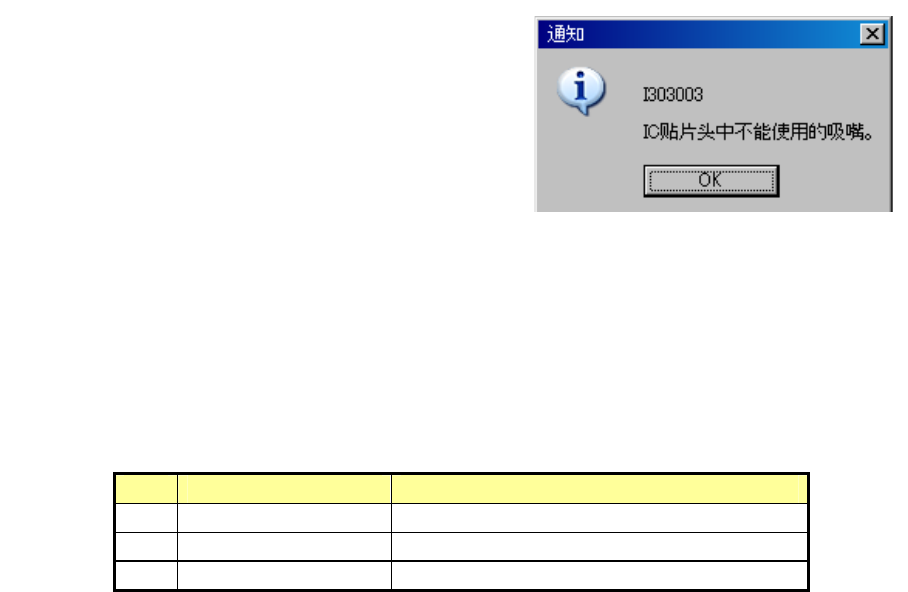

图 4-21 不能使用的吸嘴通知画面
2）设置项目
① 吸嘴号
设置配置给ATC的吸嘴编号。
② 吸嘴类型
设置配置给ATC的吸嘴种类。
表 4-2 可设置的吸嘴类型
No. 设置项目 设置内容
1 通常 通常的吸嘴
2 T 型 吸尘器型吸嘴
3 夹持 夹持吸嘴
③ 真空值
对基准贴片头(L1)上装有吸嘴时的真空值进行设置。
与“4-4-4-2章 无吸嘴真空值”组合使用，用于判断有无吸嘴和元件。但因有无吸嘴、元件由激
光判定，因此该设置值只为辅助性信息。
④ 吸嘴高度
设置相对于基准吸嘴长度的偏移值。
该微调值用于激光测量元件时的高度控制。
③ 确认 IC 贴片头的安装 选中“请用 IC 贴片头
确认安装”按钮后，通常在测量后会用 IC 贴
片头进行测量，确认是否可用 IC 贴片头识别。
（测量的吸嘴为标准吸嘴时，不可执行。）
（仅 KE-2080 可选择此项）
若是 IC 贴片头不能使用的吸嘴，则会显示
图 4-21 图示的错误信息。
操作手册Ⅱ
4-57
⑤ 滑动状态(选购项)
检查吸嘴安装后的滑动状态。
负荷吸嘴检查是以标准吸嘴 500～509 号吸嘴，以及负荷控制对象吸嘴 600 多号为检查对象。
负荷控制对象吸嘴，是对负荷输入范围的负荷可否进行全部校正，进行自动模拟检查。
负荷吸嘴检查对象吸嘴、负荷检查阈值列表如下。
No. 吸嘴号 补偿量(μm) 检查阈值(%)
1
500～505,509
1500
理论值±40
2 506,507,508C 1500
理论值±40
3 601,602,603 33000
理论值±40
⑥ 反射
使用 VCS 对吸嘴前端的反射状态进行识别，检查可否作为防眩吸嘴在 MNVC 上使用。
(仅限 MNVC 使用时)
No. 设置项目 设置内容
1
OK 防眩吸嘴 可使用
2 NG 防眩吸嘴 不可使用或不是对象
3 *** 未进行防眩吸嘴识别
反射识别失败时，识别结果会显示”NG”。
①反射识别失败的吸嘴，通常也可通过生产。
②反射识别失败的吸嘴，不能作为防眩吸嘴使用，如果要作为防眩吸嘴使用，请将前端
涂成黑色，再进行一次分配。
③如果执行第「②」项仍然识别失败，请更换吸嘴后，再进行一次分配。
④如果进行了反复分配，会有识别结果不稳定的吸嘴。如果将这样的吸嘴作为防眩
吸嘴使用，使用 MNVC 识别结果可能也会不稳定，请执行②或③项。
