操作手册Ⅱ
4-64
2) 设置方法
①标记位置校正
进行 MTS 送料器台架第 1 标记和第 2 标记位置的示教。
选择要设置偏差的标记项目，按下 HOD 装置键（“HMS”或“CAMERA”）拉出 MTS 送料器台
架标记，开始进行示教。要检查和进行调整，使示教位置放在送料器台架标记的中心上。
示教结束后，会自动输入 X、Y 与送料器台架位置设计值的偏差值。
②高度校正
（1） 设置测量坐标（绝对坐标）
示教或用键盘输入，设置需要测量的托盘垫面高度上的3个点的坐标（XY）。
选择托盘垫面上的“测量位置”项目，按下HOD装置键（按下“HMS”）拉出MTS送料器台
架标记，开始示教。请按照装置的操作方法，确认并调整测量的位置。
示教结束后，会自动输入测量到的X、Y位置的坐标。
* 为了求得托盘垫面高度的平均值，各个测量位置之间的X、Y要留下一定间隔，避开托
盘垫的突出部（放在托盘架、托盘垫上的托盘等）或被打穿的部分（托盘架的安装孔
等）。
（2） 设置高度校正值
按下“自动取得”按钮进行示教，或从键盘输入进行设置。

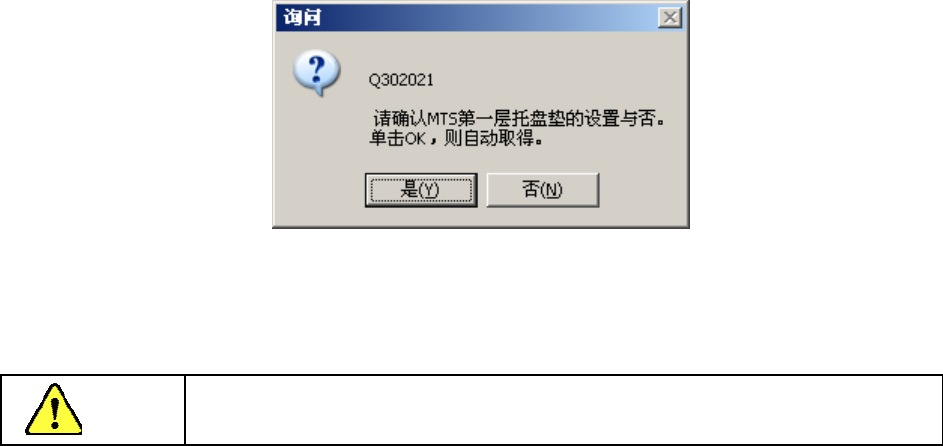

选择高度校正项目的“自动取得”后，显示下列信息。
按下“是”后，可测量位置 1～3 的高度，取得高度校正值（距离 MTS 高度 9mm 的偏差值）。
注）可用 HMS 取得的范围为－10mm～10mm。超出这个范围外的测量值将显示错误，不能自动取得。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要将脸
和头靠近装置。
注意
操作手册Ⅱ
4-65
4-4-4-7 元件废弃位置
按各贴片头、各元件的类型，设置发生识别错误的元件的废弃场所。

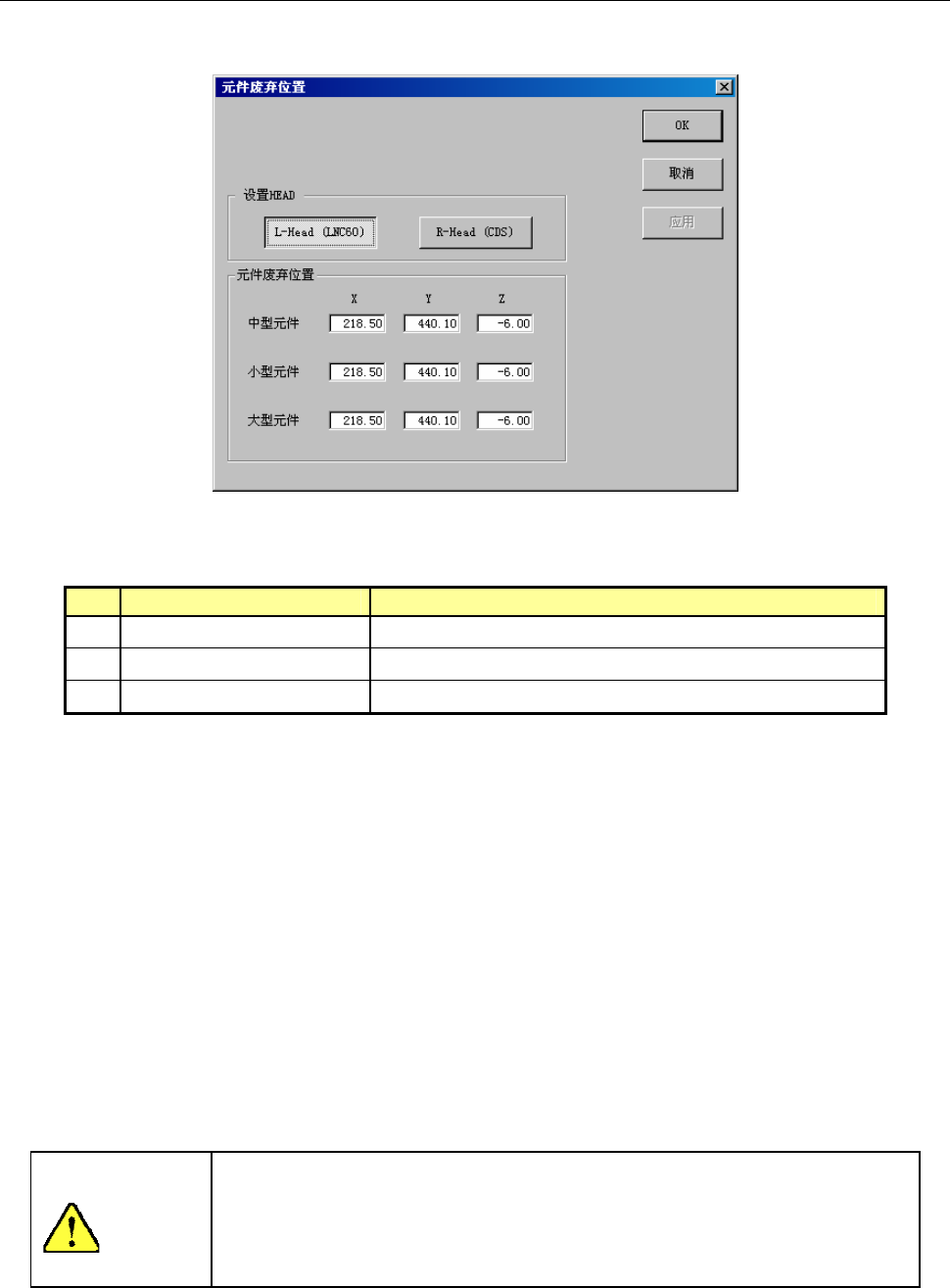

选择元件废弃位置，则显示下图所示的元件废弃位置设置画面。
【显示例 KE-2080】
1) 设置项目
No. 项目 设置内容
1 中型元件(X、Y、Z) 除小型、大型元件之外元件的废弃位置
2 小型元件(X、Y、Z) 小型元件（长边 15mm 以下的元件）的废弃位置
3 大型元件(X、Y、Z) 大型元件（长边大于 50mm 的元件）的废弃位置
2) 设置方法
通过示教或使用键盘设置。
当输入光标在X或Y上时示教XY的值，当输入光标在Z上时示教Z的值。
左贴片头（LNC60）的小型元件的示教位置为中央靠右（约7mm）。
示教中央时，L6贴片头不能移动，会出现错误。
KE-2080R时，请在右贴片头的小型元件位置进行专用的废弃盒示教。
3）有大型元件废弃盒选项时
对应设置数据的选项使用单元设置里的“大型元件废弃盒”的使用/不使用选项，上述的右贴片
头用大型元件的废弃位置(X,Y,Z)的显示会自动变更。
短边尺寸超过33.5mm或者长边尺寸超过50mm的无法放进标准的废弃盒的元件，会被放进大型元件
废弃盒里。
· 为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不
要将脸和头靠近装置。
· 不可把右贴片头设置在小型元件废弃位置。
· 不间断运行模式中，为了避免元件废弃时后侧移动的危险，生产时请将设
置数据的选项使用单元设置里的“大型元件废弃盒”设置为不使用。
注意
操作手册Ⅱ
4-66
4-4-4-8 IC回收带位置
设置IC回收带的安装位置和IC回收带上的元件废弃位置(IC回收带前侧传感器的中央位置)。

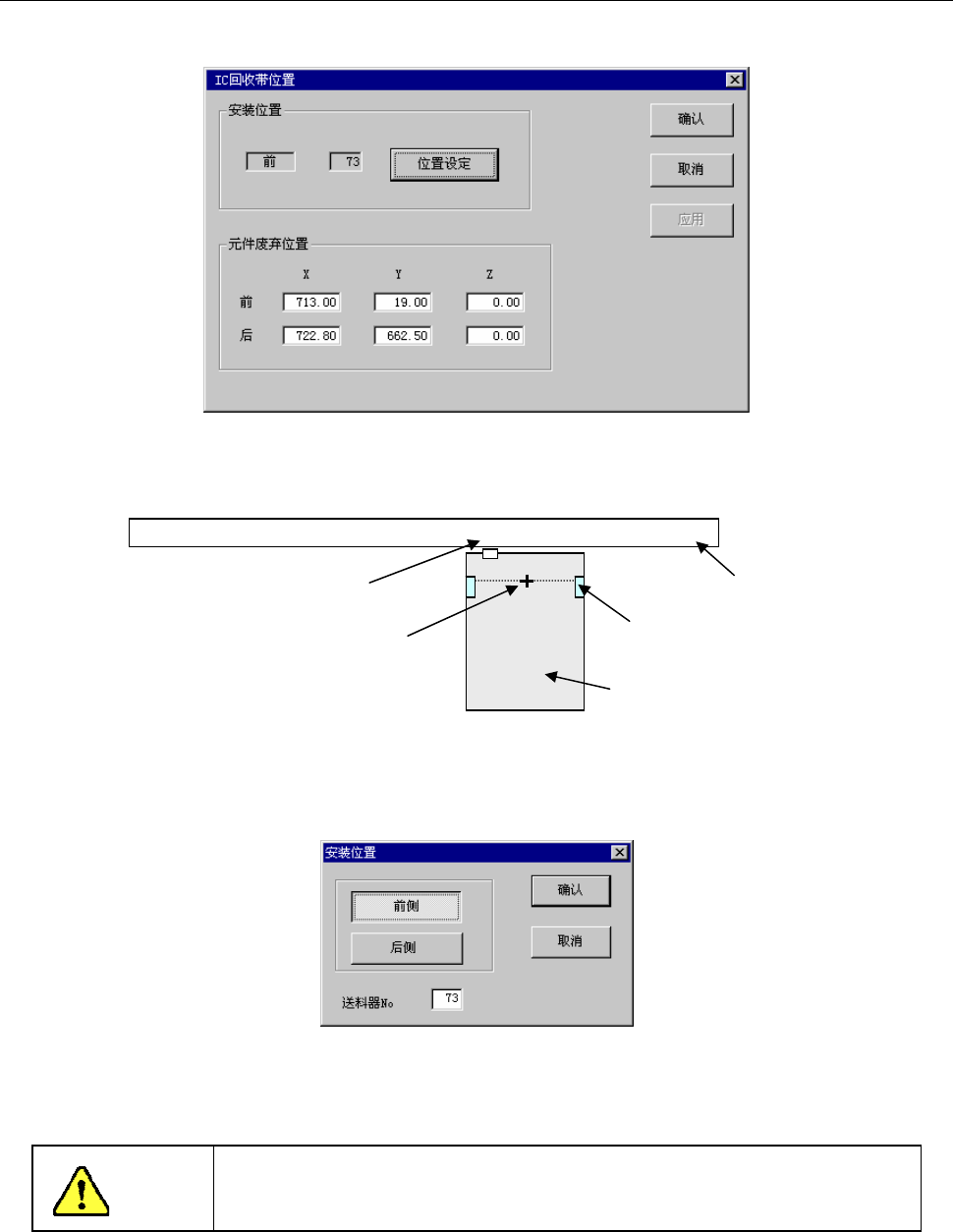

选择IC回收带位置，则显示下图所示的IC回收带位置设置画面。
1) 设置项目
设置安装编号与元件废弃位置。
1 2 3 ············ 65 66 67 ···
・・・・・・・・
2) 设置方法
① 安装位置
请选择位置设置按钮，显示下列安装位置设置画面。
选择“前面”或“后面”，用键盘输入安装有IC回收带的送料器台编号。输入后，选择“确
认”。
② 元件废弃位置
通过示教或用键盘来设置。
输入光标在X或Y上时示教XY的值，输入光标在Z上时，示教Z的值。
· 为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不
要将脸和头靠近装置。
· 送料器孔编号的输入范围为右贴片头的可移动范围。
传感器
安装编号
元件废弃位置
送料器台
IC 回收带
注意
