操作手册Ⅱ
4-101
4-6 自动校准
用自动校准可对机器的部分基本设置信息(MS参数)进行变更。
如果设置错误，有可能出现误动作。
在进行设置时，请与本公司商洽后再进行操作。
接通电源后运行自动校准时，请进行 15 分钟以上预热。
4-6-1 概要
用自动校准设置的项目如下表所示。
表 4-4 自我校准项目
No. 自动校准组 设置内容
1 激光传感器高度 从基板上面所看到的激光传感器高度
2 吸嘴旋转中心 由激光传感器决测量的吸嘴旋转中心
3 贴片头偏差
各贴片头相对于 OCC 的安装位置
与激光校准与主体的安装角度
4 VCS 偏差 VCS 摄象机的安装位置及安装角度
5 真空校准 真空的校准值
6 FCS 柔性校准系统（贴片综合校准系统，选项）
※在取得偏移值的操作中需要使用治具时, 应在选择菜单时，把治具移到方便贴片头安装的位置(等待
位置)上。
※可控制的设置项目（移动等待位置／打开滑板／关闭滑板）导航显示在提示栏上。
打开画面时，轴会移动。打开画面之前，请务必确认装置内部无人作业。
此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，也不
要将脸和头靠近装置。
注意
注意
警告
操作手册Ⅱ
4-102
4-6-2 设置组
4-6-2-1 激光传感器高度
设置从基板上方看到的各激光传感器的高度。
当频繁发生激光识别错误时，请检查生产程序的“元件数据”，然后重新设置机器设置的“AT
C吸嘴配置”。即使这样也不能改善时，请重新设置“激光传感器高度”。
重新设置“激光传感器高度”后，务必重新设置“ATC吸嘴配置”。
在“设置Head”上选择贴片头后，选择“运行”。
选择“运行”，则安装500、501或502吸嘴，自动测量激光传感器高度。
单击“运行”后，轴会移动。单击“运行”前,请务必确认装置内部无人作
业。此外，为避免人身伤害，在运行过程中，切勿将手放入装置内部，也
不要将脸和头靠近装置。
(选择左１贴片头时)
(设置的高度)
(测量到的高度)
警告
操作手册Ⅱ
4-103

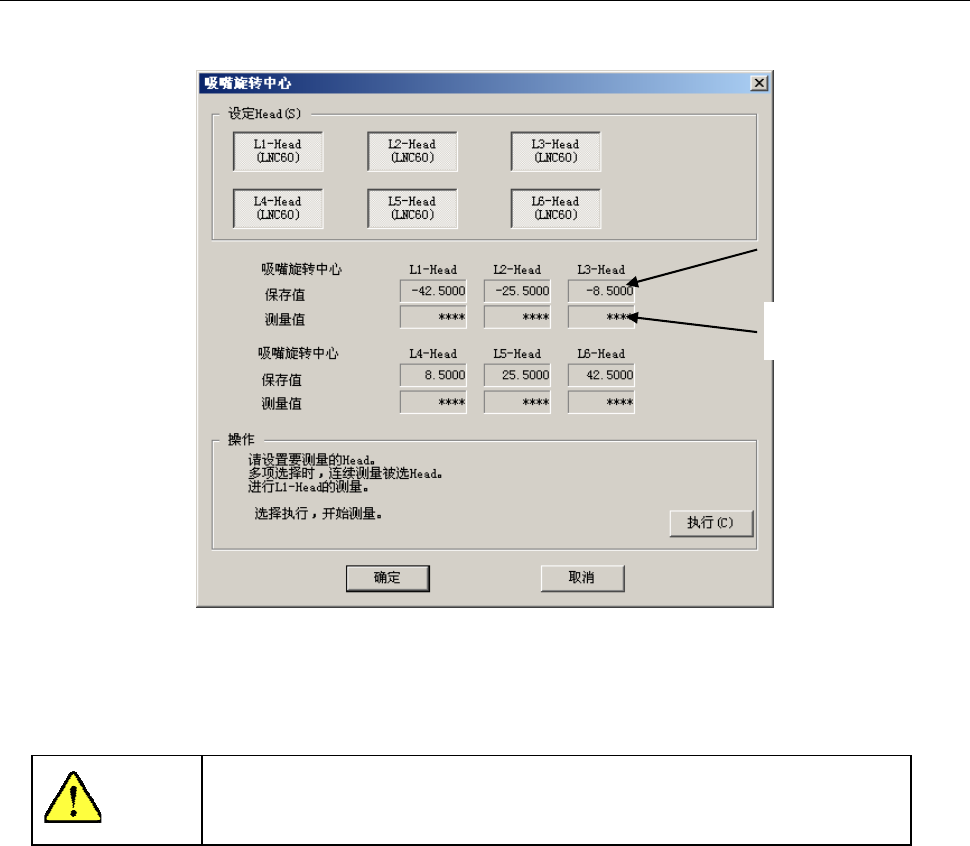

4-6-2-2 吸嘴旋转中心
测量各轴的旋转中心位于激光传感器的什么位置。
在“设置Head”上选择贴片头，按[执行]。
选择[执行]后，贴片头从0°开始以15°为单位移动一次θ轴，重复进行24次，取其平均值。
单击“执行”后，轴会移动。单击“执行”前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，也
不要将脸和头靠近装置。
(设置的吸嘴旋转
中心)
(测量到的吸嘴旋
转中心)
警告
