操作手册Ⅱ 5-4 1) 请确认没有漏气 1) 主机接通电源后，请选择「手动控制」项目，检查下列各项目的动作状况。 ① 基板挡销部 ② 夹杆 X、夹杆 Y ③ ATC 单元 ④ VCS（附有选项时） ✎ 手动控制 ✎ 在确认各项动作、检查传感器的开／关情况时，执行手动控制模式。 有关手动控制的详细内容，请参见「第 9 章 手动控制」 。 2) 如若动作有问题，请参考下页「管道系统图」进行检查。 检查项目 5-2-3 管道及接头 实施频度…
操作手册Ⅱ
5-3
1) 请检查红色标示（堵塞标记）是否上升。
2) 如有堵塞现象，请更换过滤器元件。
1) 拆下标示①、②的 4 根螺丝。
2) 卸下标示③的 4 根螺丝。 3) 更换新的过滤器元件、O 环、垫圈。
4) 安装时请按相反的步骤进行。
检查项目
5-2-2 选项过滤器
实施频度 ： 每天
检查内容 检查选项过滤器脏污
･
检查 更换 更换选项过滤器元件 更换标准： ２年
货号：PF901007000
O 环、垫圈
过滤器组件
②
①
③
O环
垫圈
过滤器元件
操作手册Ⅱ
5-4
1) 请确认没有漏气
1) 主机接通电源后，请选择「手动控制」项目，检查下列各项目的动作状况。
① 基板挡销部
② 夹杆 X、夹杆 Y
③ ATC 单元
④ VCS（附有选项时）
✎
手动控制 ✎
在确认各项动作、检查传感器的开／关情况时，执行手动控制模式。
有关手动控制的详细内容，请参见「第 9 章 手动控制」。
2) 如若动作有问题，请参考下页「管道系统图」进行检查。
检查项目
5-2-3 管道及接头
实施频度 ：每周
检查内容 检查气压管道部分是否漏气
检查项目
5-2-4 各单元汽缸
实施频度 ：每周
检查内容 检查各汽缸的动作
检查漏气
＜右側面奥側＞
フィンガバルブ
＜右侧深处＞
销阀
在主画面上选择 后，
显示手动控制模式。
操作手册Ⅱ
5-5

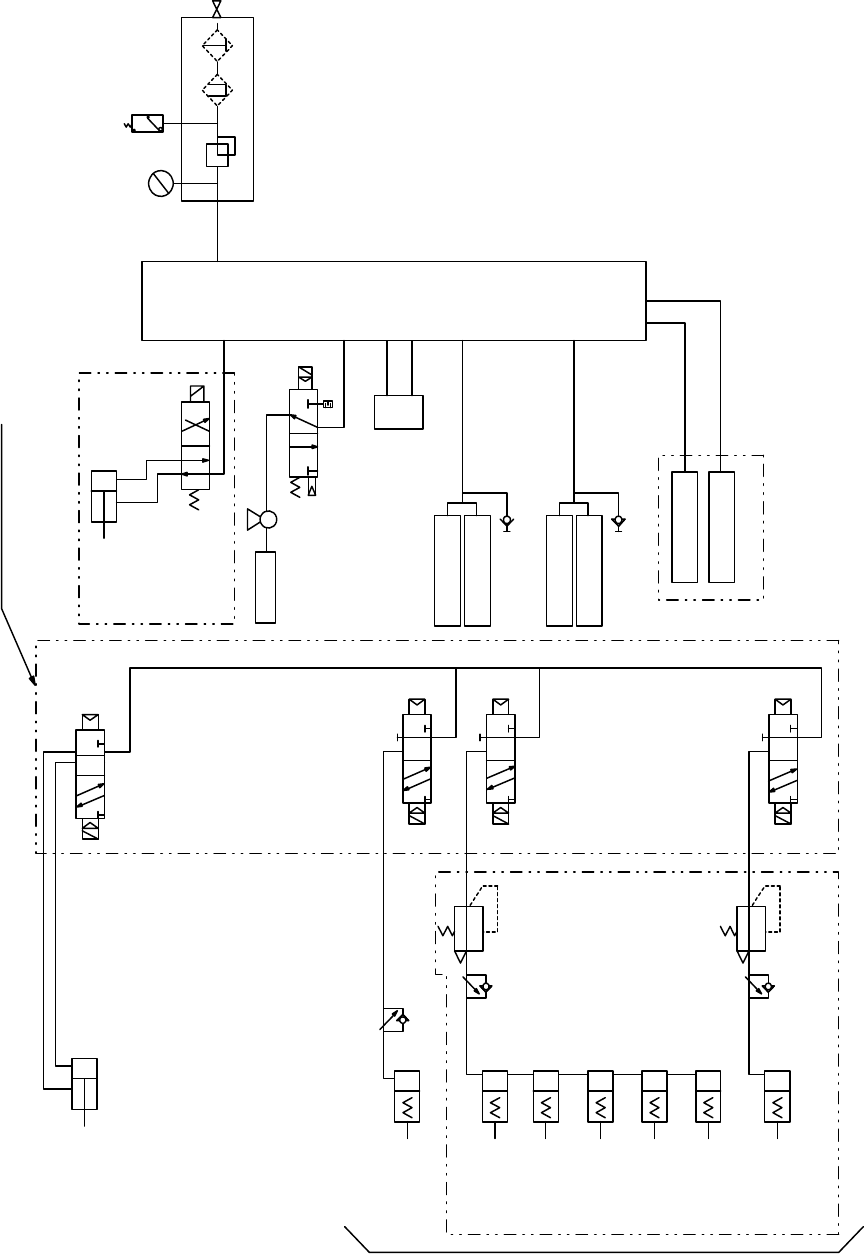

(1) 管道系统图(主机)
Cell block
A
B
P
R
A
B
A
B
ATC
)
θ12
工程配管
雾分离
压力开关
压力表
复式接头
CVS
φ6 ST=30
(排出器)
贴片头单元
干式气缸 20L F
干式气缸 20R F
连接器台 F
干式气缸 20L R
干式气缸 20R R
连接器台 R
统一交换台 F
统一交换台 R
带电磁阀的复式接头
传送螺线管
AE/E 阀
AE/E 阀
(仪表接入)
)
夹杆 Y (x5)
)
夹杆 X (x5)
过滤器 调节器
选项
（选项）
挡块
（选项）
（选项）
θ6
θ6
θ6
θ8
θ6
θ6
θ6
θ4
θ4
θ4
θ4
θ4
θ4
θ4
θ4
