操作手册Ⅱ 1-26 1-5 菜单的构成 1) 桌面 文件(F ) 程序编辑(E) 生产(P) 设置(S) 维 护(M) 选项(O) 帮助(H) 关 于 KE-2000 的 帮 助程序 变更用户组… 设置用户环境… 操作选项… 命令按钮设置 * 1 显示语言设置 * 2 运行环境设定 * 3 地区设置 调整日期和时间 *4 预热… 通过… 机器自动校准… 机器管理信息… 设置机器参数… 设置 MS 参数… 设置维护日志… 机器设置… 手…
操作手册Ⅱ
1-25

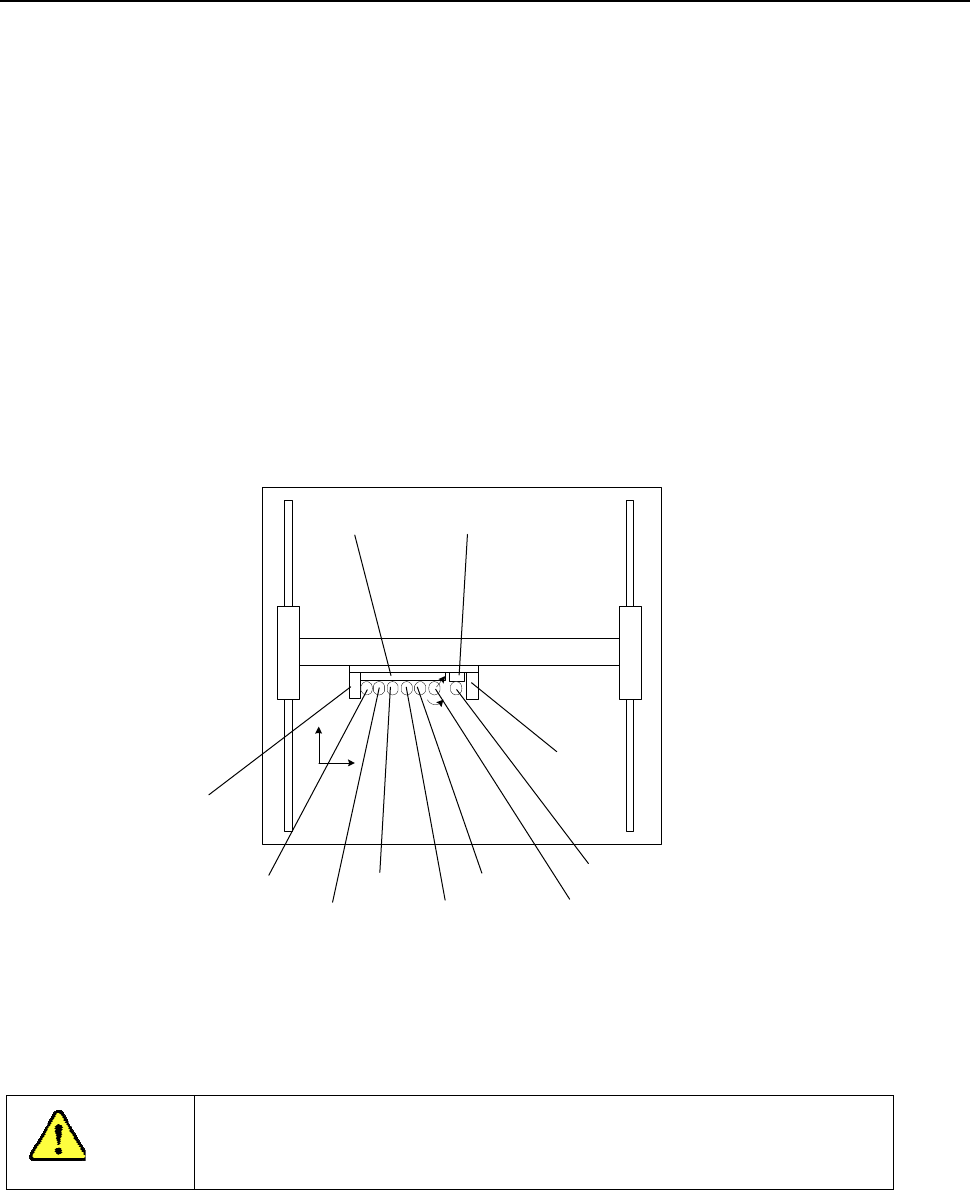

1-4-6 X,Y,Z,θ轴的说明
本设备进行数值控制的轴有以下 4 个(X、Y、Z、θ)。
(1) X、Y 轴
装置的左右方向为X，前后方向为Y，以0.01mm为单位，显示为X＝○○○.○○mm，Y＝○○
○.○○mm。坐标系分为生产程序用坐标与示教用坐标。两坐标系将被自动变更，因此无需
刻意分开使用。
(2) Z 轴
显示高度，以0.01mm为单位，表示为Z＝○○.○○mm。夹紧基板时基板上表面(不使用夹具)
为0，上升方向为＋。
(3) θ轴
显示贴片头的旋转角度，以0.05°为单位，表示为A＝○○.○○。
以逆时针旋转为正值。
θ＋
Z＋
Y＋
X＋
注意) 只有 KE-2080/80R安装有带“”记号的单元。
在 X 轴下侧、Y 轴框架上侧中贴了线性磁尺。
请不要把磁铁，或带磁性的（带磁性的驱动器、支撑销等）部件等靠近线
性磁尺上，否则会导致故障。
OCC-L
L1 吸嘴轴
L2 吸嘴轴
L3 吸嘴轴
L4 吸嘴轴
L5 吸嘴轴
L6 吸嘴轴
R1 吸嘴轴
OCC-R
LNC60 贴片头
IC 贴片头
X轴
Y轴
注意
操作手册Ⅱ
1-26
1-5 菜单的构成
1) 桌面
文件(F) 程序编辑(E) 生产(P) 设置(S) 维护(M) 选项(O) 帮助(H)
关于 KE-2000 的帮
助程序
变更用户组…
设置用户环境…
操作选项…
命令按钮设置 *1
显示语言设置 *2
运行环境设定 *3
地区设置
调整日期和时间 *4
预热…
通过…
机器自动校准…
机器管理信息…
设置机器参数…
设置 MS 参数…
设置维护日志…
机器设置…
手动控制…
基板生产…
试打…
空打…
生产程序编辑…
数据库编辑…
新建(N) Ctrl+N
打开(O
)… Ctrl+O
保存(S
) Ctrl+S
另存为(A
)…
文件管理(资源管理器)…
生产程序初始文件夹…
打印机设置…
打印… >>
控制数据管理…
设备信息的保存…
保存图像数据…
硬件安全拆卸…
退出(X)
生产程序一览…
重试列表…
生产管理信息…
机器管理信息…
机器设置信息…
操作选项…
*1「命令按钮设定」，对属于「维
护」级别以下的用户，不能显
示。
*2「语言显示选择设定」功能，在
英文版机器软件上，或英文版
应用软件上不能使用。
*3「运行环境设定」系开发专用功
能，通常情况下不能显示。
*4 用户级别为“程序员”以下时，
不显示“调整日期和时间”。
操作手册Ⅱ
1-27
2) 程序编辑
文件(F) 编辑(E) 数据(C) 优化(O) 显示(V) 机器操作(M) 数据库(D) 帮助(H)
命令(C) F1
版本信息(A
)…
登录(B)
命令列表(C
)…
重新查找(R)…
基板数据(B)
贴片数据(P
)
元件数据(C
)
吸取数据(I
)
图像数据(V
)
优化(G)…
剪切(T) Ctrl+X
删除(D
)
复制(C
) Ctrl+C
粘贴(P
)… Ctrl+V
插入行(I
)
复制并插入(U
)
跳过(J
)… Ctrl+G
查找 (F
)… Ctrl+F
查找最后一项 R) F7
查找下一项(N
) Shift+F7
替换(L
)…
单格复制(O
) Ctrl+E
单格粘贴 (A
) Ctrl+R
修改元件名称(H
)…
反映元件阶层(Y) >>
吸取偏差的更新(X)…
新建（N） Ctrl+N
打开（O
） Ctrl+O
保存（S
） Ctrl+S
另存为(A)…
生产信息(Z)
分开贴片数据(P)…
吸嘴分布(N
)…
零件供应数(S)…
数据完成情况(S)
数据一致性检查(L
)…
复制生产程序 (Z)…
所有元件(Y)
元件类别(Z
)
前面(F)…
后面(R
)…
BOC(B)…
送料器台(F
) >>
贴片位置(P)…
吸取位置(I
)…
吸取高度(H
)…
标记(M) >>
坐标系(C
) >>
标记数据库(M)…
基板送入(L)…
基板送出(E
)…
基板宽度自动调整(A
)…
单独(C)…
连续(A
)…
打印(P) >>
环境设置 (C
)…
退出(X)
程序数据(P)…
生产信息(M
)
优化(O
) >>
选项(O)
吸嘴设置(N)
供给数量(S
)
粘贴矩阵(M)…
图像复制(V
)…
图像识别(V)…
共面性检查(C
)…
检查速度(S)…
元件示教(C)…
传送(T) >>
测量(M
) >>
检查(I
) >>
确认(C
) >>
管理(A
) >>
示教(G) >>
送料器配置…
工具栏
贴片位置
