操作手册Ⅱ 5-27 1) 用浸湿酒精的棉花棒，清扫吸嘴外圈的内部。 2) 用酒精，把吸嘴外圈表面部分和弹簧部分擦干净。 1) 吸嘴外圈，以及吸嘴外圈与吸嘴弹簧支架之间，要用沾湿油的棉花棒进行涂抹。 涂抹后，多余的油用气枪吹掉，再用抹布擦干净。 2) 为使吸嘴外圈滑动润滑，请在涂抹黄油部位上（吸嘴外圈和外圈弹簧支架的缝隙部分）， 用牙签头等沾上米粒大的 6459 润滑油 N 进行涂抹。 3) 把吸嘴外圈上下滑动 20～30 次，使黄油涂…
操作手册Ⅱ
5-26

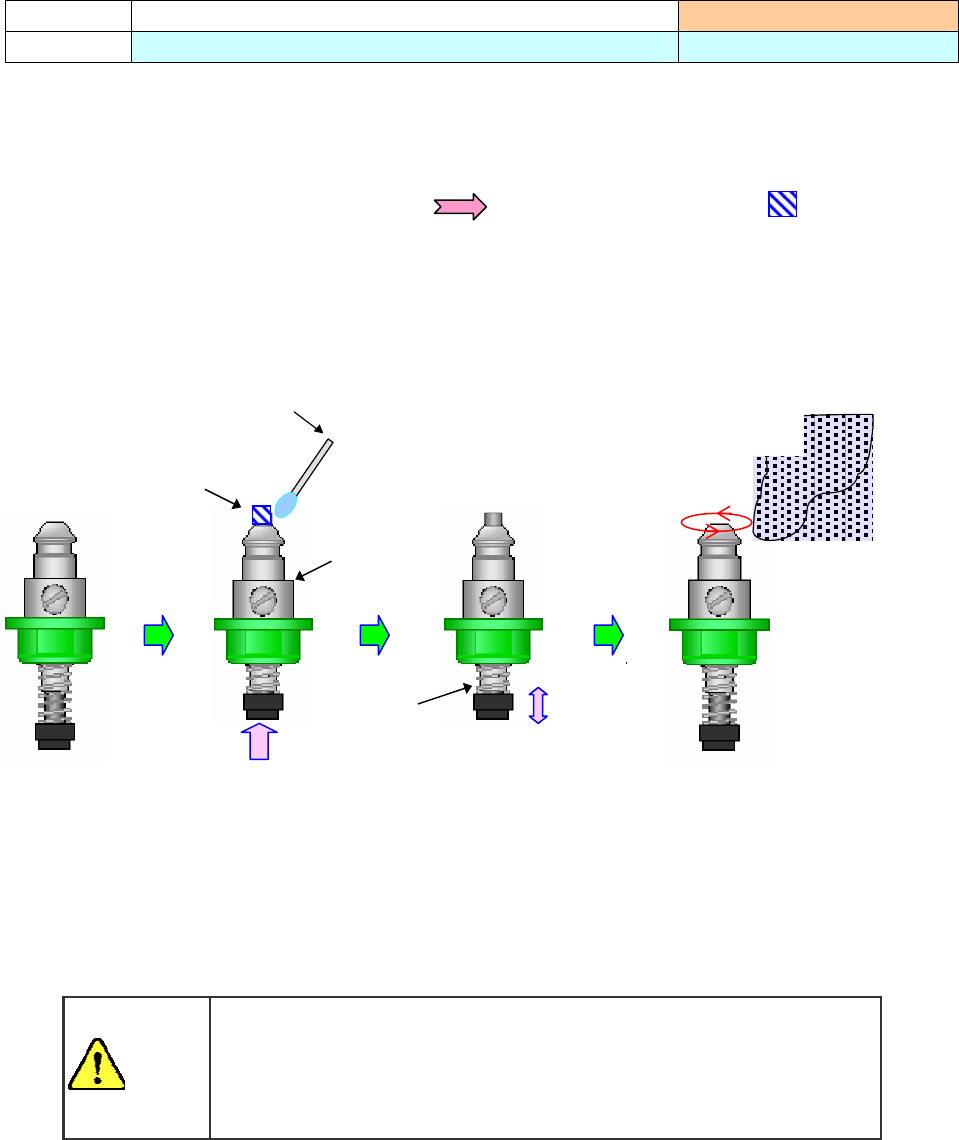

吸嘴用超声波清洗后放置下来，会使吸嘴内圈生锈。
请按下列顺序，在吸嘴滑动部上油。
1)清洗后，用气枪等把吸嘴内部的酒精吹干净。
2)在图示的润滑油涂抹部分（把吸嘴滑动部向 方向推入时从吸嘴内圈蹦出的 部分），
用油沾半湿的棉花棒，滴上一滴。
3)把吸嘴滑动部分上下滑动 20～30 次，使润滑油涂布均匀。
4)用干净抹布，把吸嘴周围多余的油擦干净。
5)涂油后，把吸嘴放回 ATC 单元，执行「机器设置」→「ATC 吸嘴配置」。
（请参见“8-5-1 ATC 吸嘴配置）
注油项目 吸嘴清扫后上油
实施频度 ：每周
使用工具 ：气枪、棉花棒、抹布 使用油 ：NEW DEFLEX No.1
1) 吸嘴，不可使用 NEW DEFLEX OIL NO.1 以外的其他油。
使用黄油等油脂类黏度高，会使吸嘴滑动返回不畅。
2) 吸嘴不可放进贴片头，必须放回 ATC 单元。
注
意
①用棉花棒沾湿油，进行涂抹
吸嘴内圈
涂油部分
②把吸嘴滑动部分上下滑动
20～30 次。
③用抹布，把
多余的油擦干净
吸嘴滑动部
操作手册Ⅱ
5-27
1) 用浸湿酒精的棉花棒，清扫吸嘴外圈的内部。
2) 用酒精，把吸嘴外圈表面部分和弹簧部分擦干净。
1) 吸嘴外圈，以及吸嘴外圈与吸嘴弹簧支架之间，要用沾湿油的棉花棒进行涂抹。
涂抹后，多余的油用气枪吹掉，再用抹布擦干净。
2) 为使吸嘴外圈滑动润滑，请在涂抹黄油部位上（吸嘴外圈和外圈弹簧支架的缝隙部分），
用牙签头等沾上米粒大的 6459 润滑油 N 进行涂抹。
3) 把吸嘴外圈上下滑动 20～30 次，使黄油涂布均匀。
清扫部位
5-3-8 吸嘴外圈
实施频度 ：每月
清扫内容 清扫吸嘴外圈
使用工具 ：
棉花棒、抹布
推荐溶剂 ：IPA
注油项目 清扫吸嘴外圈后涂抹油、黄油 实施频度 ： 每月
使用工具 ：棉花棒、
抹布
使用油 ： NEW DEFLEX No.1
润滑油 ： 6459 润滑油 N
綿花棒
ウエス
アウタスプリングホルダﾞ
グリス塗布部分
つまようじ
ノズルアウタ
スプリング
ノズルアウタ
用沾湿油的棉花
棒进行涂抹
ノズルアウタ
用抹布把多余的
油擦干净
抹布
弹簧
吸嘴外圈
吸嘴外圈
吸嘴外圈
牙签
外圈弹簧支架
黄油涂抹部位
20～30 次
操作手册Ⅱ
5-28

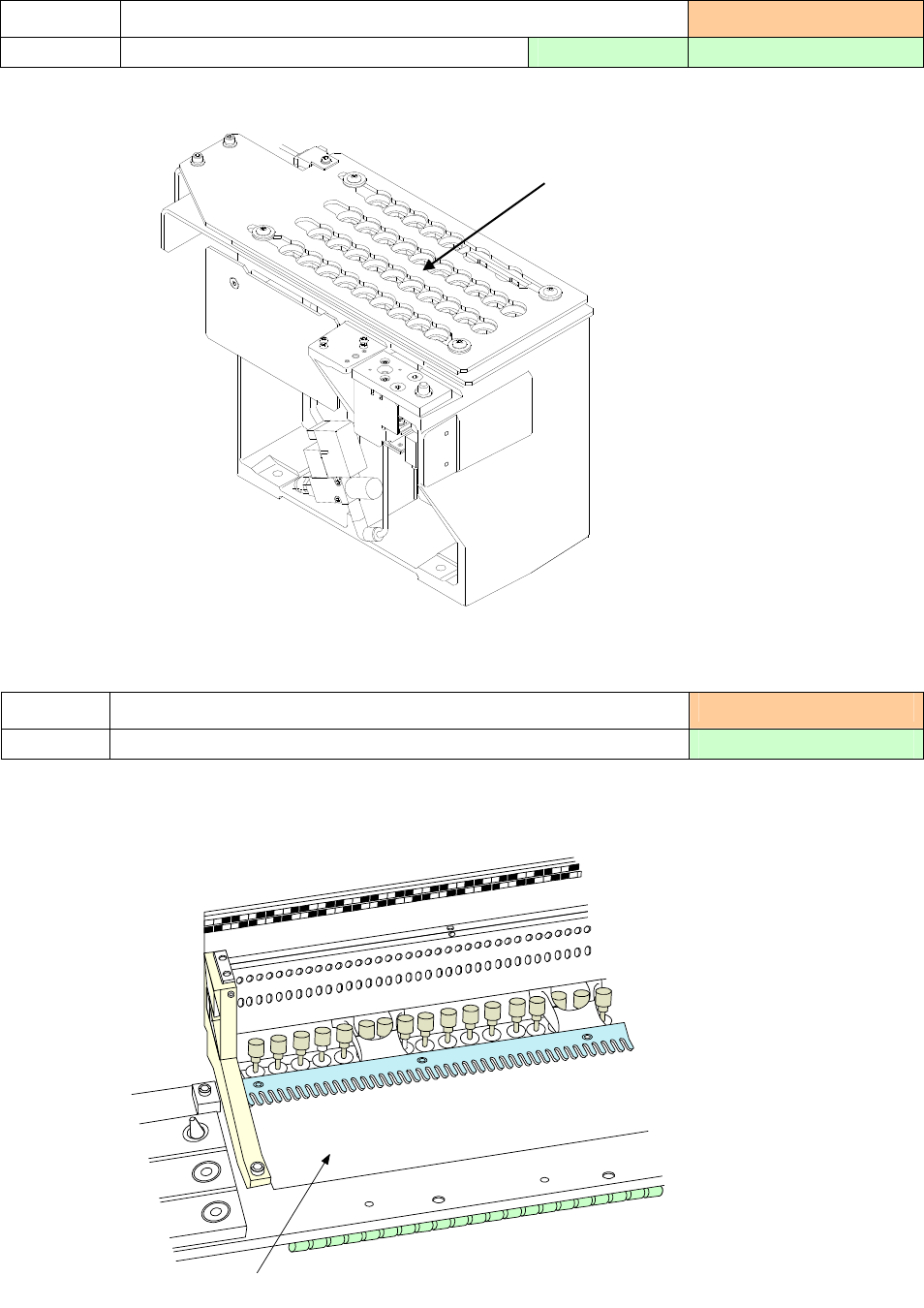

1) 「滑动托盘①」上若有芯片或垃圾，会成为吸嘴装卸不畅的原因。
请用抹布沾上酒精进行清扫。
1) 请定期进行送料器台架的清扫。
此外，在安装带式送料器类之前，若发现有芯片等异物，也请用吸尘器进行清扫。
清扫部位
5-3-9 ATC单元
实施频度： 每周
清扫内容 清扫 ATC 的灰尘、异物 使用工具：抹布 推荐溶剂： IPA
清扫部位
5-3-10 送料器台架
实施频度：每周
清扫内容 清扫送料器台架的灰尘、异物 使用工具： 吸尘器
①
送料器台架
