深圳德森精密设备有限公司第二章设备安装与调试 16 图所示进行处理。 1.3 贮存 - 机器设备应存放在仓库内，如果存放在外面应做好防水处理。 - 运输过程中使用箱式卡车，运输时使用集装箱存储。 - 控制箱在运输过程中应垂直放置；并防止其他货物挤压。 - 机器存放温度： -25° C -- 55° C 。 1.4 打开当板条箱到达时，检查机器在运输期间有没有被损坏，并且列出的所有部件是否 …

深圳德森精密设备有限公司第二章设备安装与调试

2.10 安全标示

下列为主要标示：

1.操作前请先阅读相关使用说明书后，再加以正确使用；

2.请具有专业电工资格的工作人员才能打开机台内部，并定期对机器进行安装检修和保养；

3.请戴手套处理锡膏；

4.接地；

5.高温注意，请勿触碰；

6.有电注意；

7.门被打开或互锁失效时，不要操纵机器；

8.里面移动部位，操作时手放外面，否则将造成严重伤害

9.触电；

10.SIGNAL CONNECTOR。

11.POWER CONNECTOR。

12.GAS POWER CONNECTOR。

13.小心着火

里面是容易燃烧的液体，错误使用将导致火灾；主电源关后，内还有残余电流；

15.当心碰头；

16.关门时请按下此按钮；

17.绞入危险；

18.严禁使用天那水、洗板水擦拭机器；

19.里面移动部件；

2.11 吊装操作

只能使用叉车从设备的居中底部叉起，注意不能碰撞到设备两边脚杯，吊起也是从设备

底部居中拉绳．

1.1 包裹

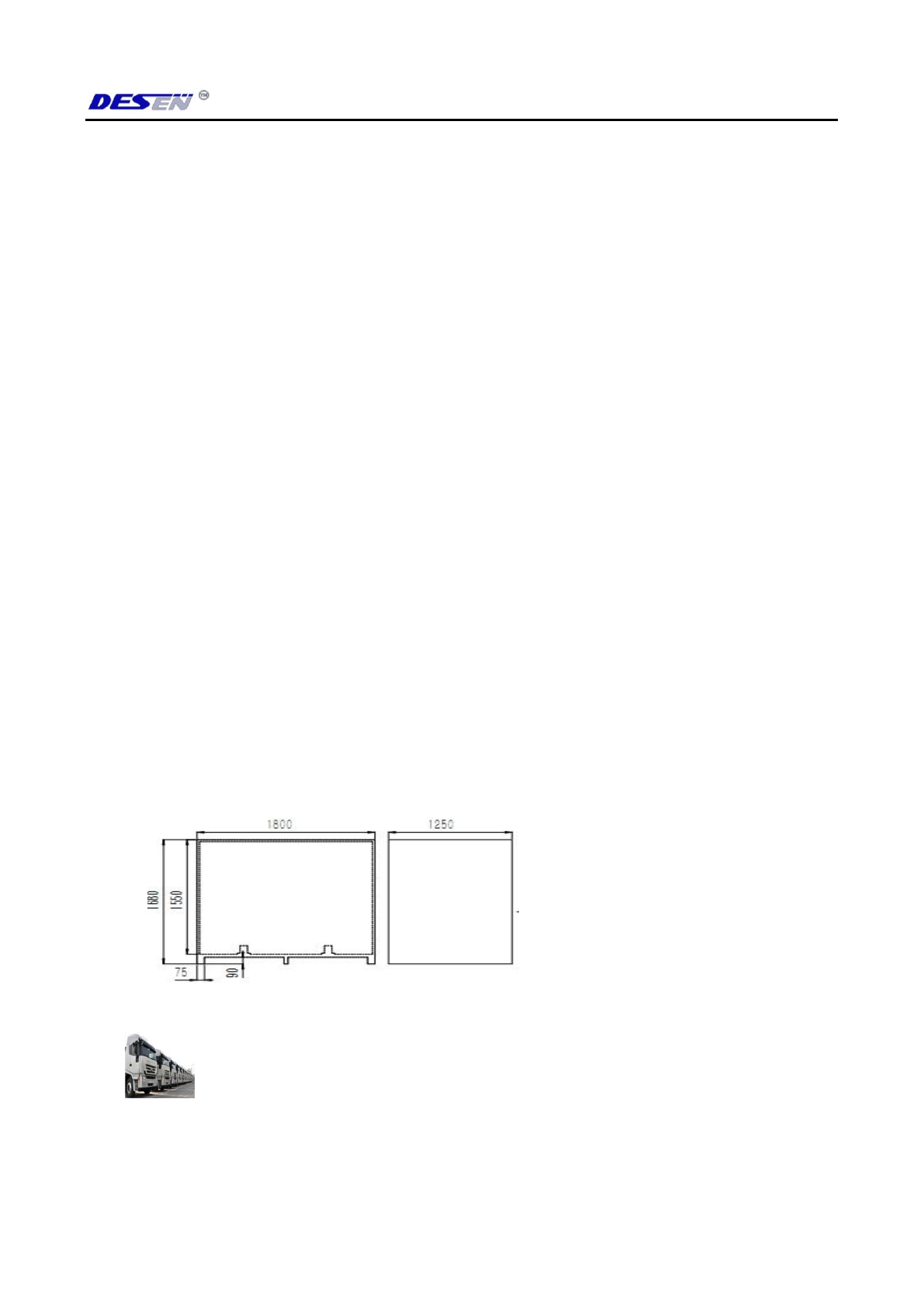

包裹尺寸见下图，包裹重量为 800kg。

1.2 运输

在装卸作业中，货物必须由车辆或船舶装卸。货物到达时，请确认交货单中指定的所

有项目均已包括在内。如发现缺件、可能存在的缺陷或运输损坏，应根据“装箱单”检查损

坏的纸箱，以核实损坏的货物和缺件的情况，并立即通知负责人或承运人。机器是重货！

不要考虑人力装卸和运输方式，工作安全很重要。此外，在装卸作业过程中，货物必须如

可以通过叉车、起重机或桥式起重机提升或移动包装。在吊索的情

况下，必须始终由第二个人照顾负载，以避免危险的振荡。

深圳德森精密设备有限公司第二章设备安装与调试

图所示进行处理。

1.3 贮存

-机器设备应存放在仓库内，如果存放在外面应做好防水处理。

- 运输过程中使用箱式卡车，运输时使用集装箱存储。

- 控制箱在运输过程中应垂直放置；并防止其他货物挤压。

-机器存放温度：-25°C-- 55°C。

1.4 打开

当板条箱到达时，检查机器在运输期间有没有被损坏，并且列出的所有部件是否都存

在。尽可能在避免损坏机器或其部件的前提下，再去打开板条箱。确保零件打开时不会从

板条箱中掉下来。

起重机搬运

由叉车搬运

深圳德森精密设备有限公司第三章生产工作流程

第三章生产工作流程

3.1 开机前检查

 检查所输入电源的电压、气源的气压是否符合要求；

 检查机器各接线是否连接好；

 检查设备是否良好接地；

 检查气动系统是否漏气，空气输入口过滤装置有无积水，是否正常工作。

 检查机器各传送皮带松紧是否适宜；

 检查是否有无关的碎物留在电控箱内，电控箱内各接线插座是否插接良好；

 检查有无工具等物遗留在机器内部；

 根据所要印刷的 PCB 板要求，准备好相应的网板和锡膏；

 检查磁性顶针和真空吸盘是否按所要生产的 PCB 尺寸大小摆放到工作台板上;

 检查清洗用卷纸有无装好，检查酒精箱的液位（液面应超出液位感应器）；

 检查机器的紧急制动开关是否弹起；

 检查三色灯工作是否正常，检查机器前后罩盖是否盖好。

3.2 开始生产前准备

3.2.1 范本的准备

1) 模板基材厚度及窗口尺寸大小直接关系到焊膏印刷质量，从而影响到产品质量。范本

应具有耐磨、孔隙无毛刺无锯齿、孔壁平滑、焊膏渗透性好、网板拉伸小、回弹性好

等特点。

2) 根据网框尺寸大小移动网框支承板，将网框前后、左右方向的中心对准印刷机前横梁

及左、右支承板上的标尺“0”刻度位置，居中摆放后，再将网板锁紧。

网框中心对准箭头指示处

图 3-1

注:本机器推荐用户使用规格为 650×550mm的网框(见《用户手册》附 1推荐使用的网框尺寸）。
