1.2 机器外形尺寸
长 xxx mm × 宽 xxx mm × 高 xxx mm

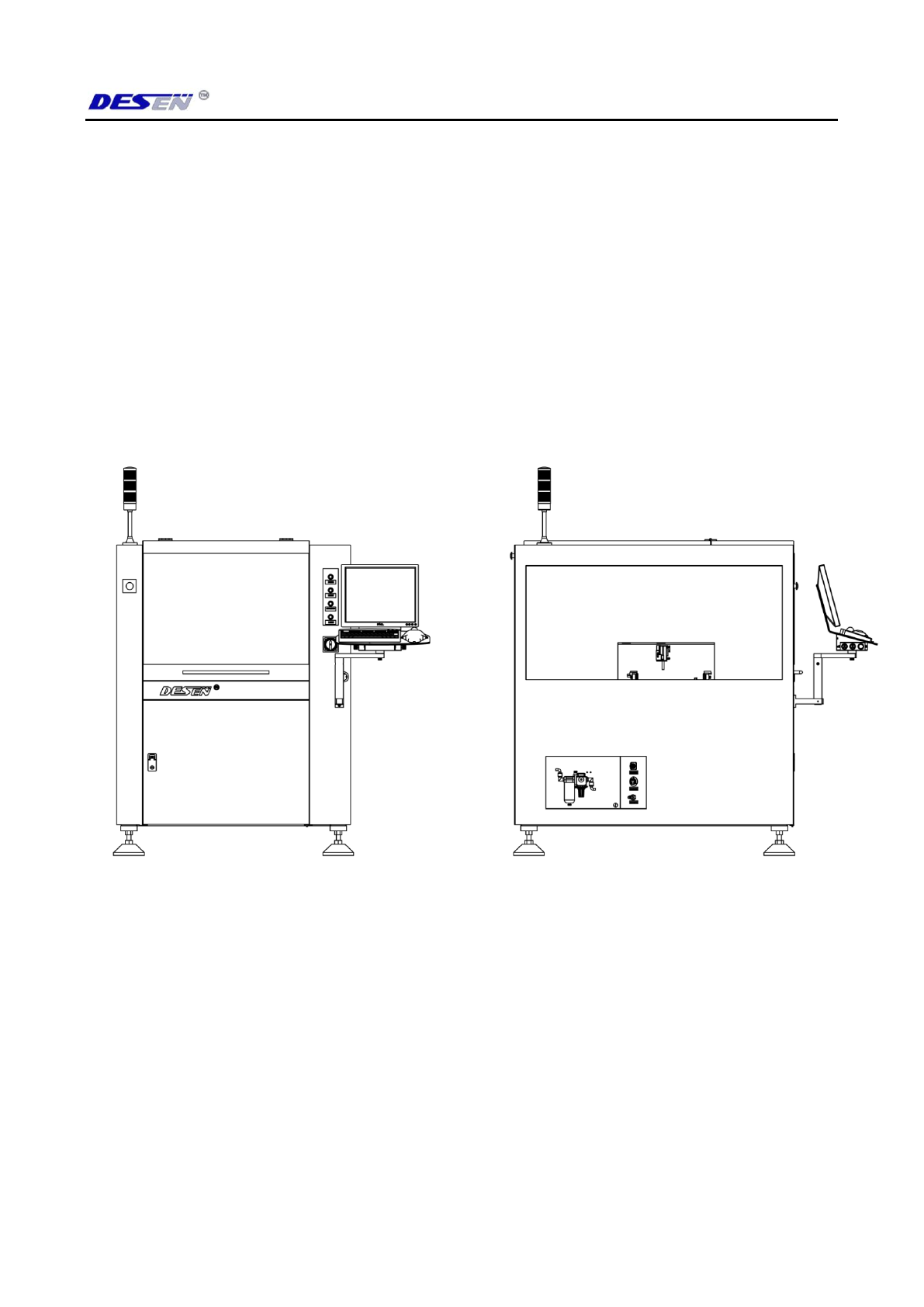

图 1-1 机器外形图
（具体尺寸以实际机型为准）
深圳德森精密设备有限公司 第一章 系统描述
3
1.3 系统的主要组成部分
本机包括机械、电气两大部分。
机械部分由运输系统、网板夹持装置、PCB 夹板装置、视觉系统、刮刀系统、自动网板
清洗装置、可调工作平台等组成。
电气部分由工控机及控制软件、驱动器、步进电机、伺服电机和气动系统以及信号监测
系统组成。

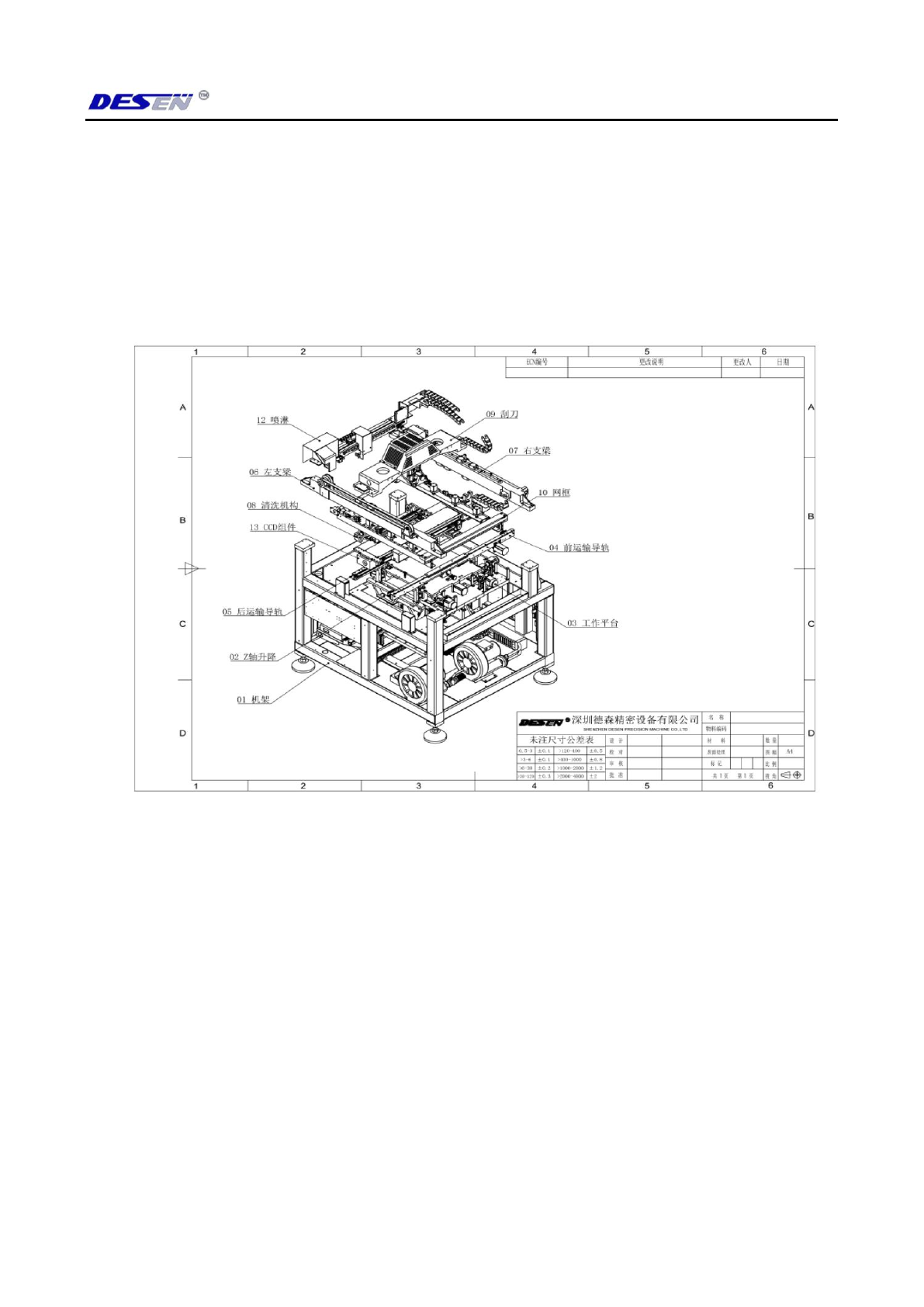

图 1-2 结构图
01 机架 02 Z 轴升降 03 工作平台 04 前运输导轨 05 后运输导轨 06 左支梁 07 右支梁 08 清洗结构 09 刮刀
10 网框 12 喷淋 13 CCD 组件
深圳德森精密设备有限公司 第一章 系统描述
4
1.3.1 运输系统
组成：包括运输导轨、运输带轮及皮带、步进电机、驱动器、停板装置、导轨调宽装置等。
功能：对 PCB 进板、出板的运输、停板位置及导轨宽度的自动调节以适应不同尺寸的 PCB
基板。

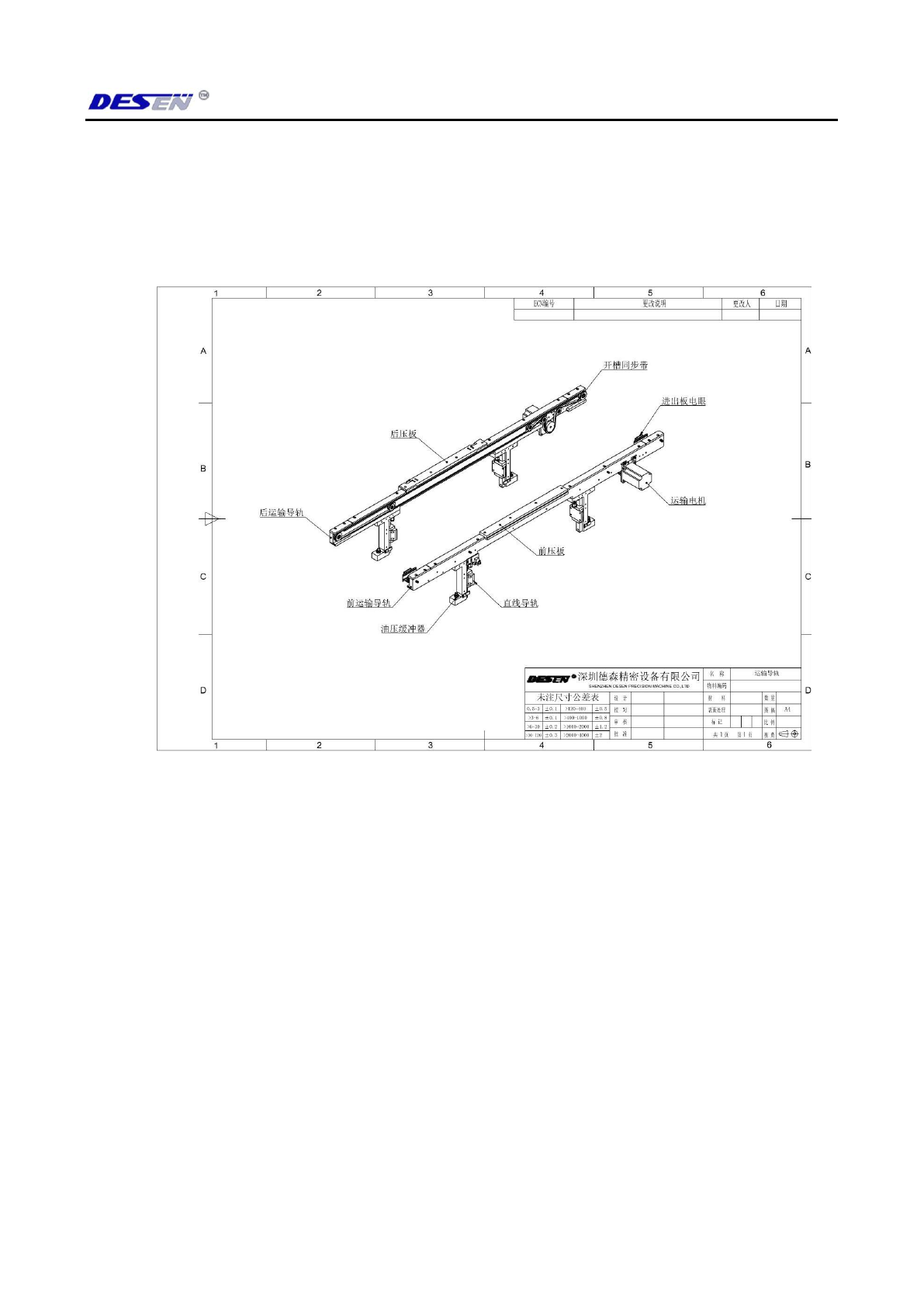

图 1-3 运输导轨结构图
开槽同步带 后压板 后运输导轨 前运输导轨 油压缓冲器 直线导轨 前压板 运输电机 进出板电眼
