深圳德森精密设备有限公司 第一章 系统描述 5 1. 3 .2 网板夹持装置 组成： 由气缸、导轨、滑块及 加工件等组成 ，钢网支座可左 右移动， 可以适用于不 同大小的 钢网。（ 470x 370-737x737 ） 功能： 夹持网板的宽度可调，并可对钢网位置固定、夹紧。 图 1-4 网框结构图 网框调节锁紧气缸 轴支座 网框锁紧气缸 气缸连接板 网框锁紧气缸 刻度尺 导向轴 挡环 后连接板 网框支板 网框横梁 前连接板 直线导轨
深圳德森精密设备有限公司 第一章 系统描述
4
1.3.1 运输系统
组成：包括运输导轨、运输带轮及皮带、步进电机、驱动器、停板装置、导轨调宽装置等。
功能：对 PCB 进板、出板的运输、停板位置及导轨宽度的自动调节以适应不同尺寸的 PCB
基板。
图 1-3 运输导轨结构图
开槽同步带 后压板 后运输导轨 前运输导轨 油压缓冲器 直线导轨 前压板 运输电机 进出板电眼
深圳德森精密设备有限公司 第一章 系统描述
5
1.3.2 网板夹持装置
组成：由气缸、导轨、滑块及加工件等组成，钢网支座可左右移动，可以适用于不同大小的
钢网。（470x 370-737x737）
功能：夹持网板的宽度可调，并可对钢网位置固定、夹紧。

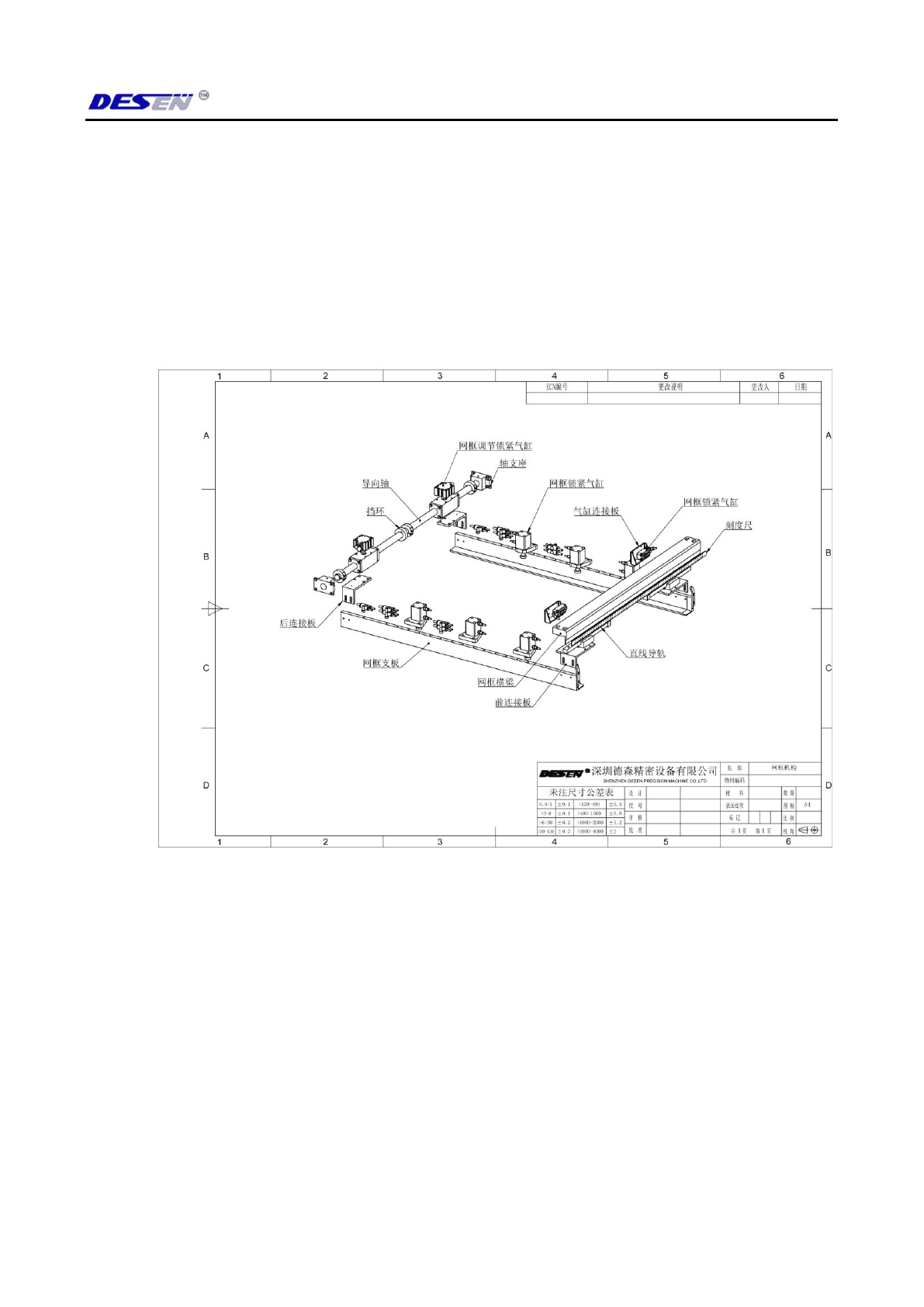

图 1-4 网框结构图
网框调节锁紧气缸 轴支座 网框锁紧气缸 气缸连接板 网框锁紧气缸 刻度尺 导向轴 挡环 后连接板 网框支板
网框横梁 前连接板 直线导轨
深圳德森精密设备有限公司 第一章 系统描述
6
1.3.3 视觉系统
组成：包括 CCD 运动部分和 CCD—Camera 装置（摄像头、光源）及高分辨率显示器等，由
视觉系统软件进行控制。
功能：采用先进的图像视觉识别系统，LED1、LED2、LED3 亮度独立控制与调节，采用高精
度的相机，精确地进行 PCB 与钢网模板的对准，确保印刷精度为±0.025mm。

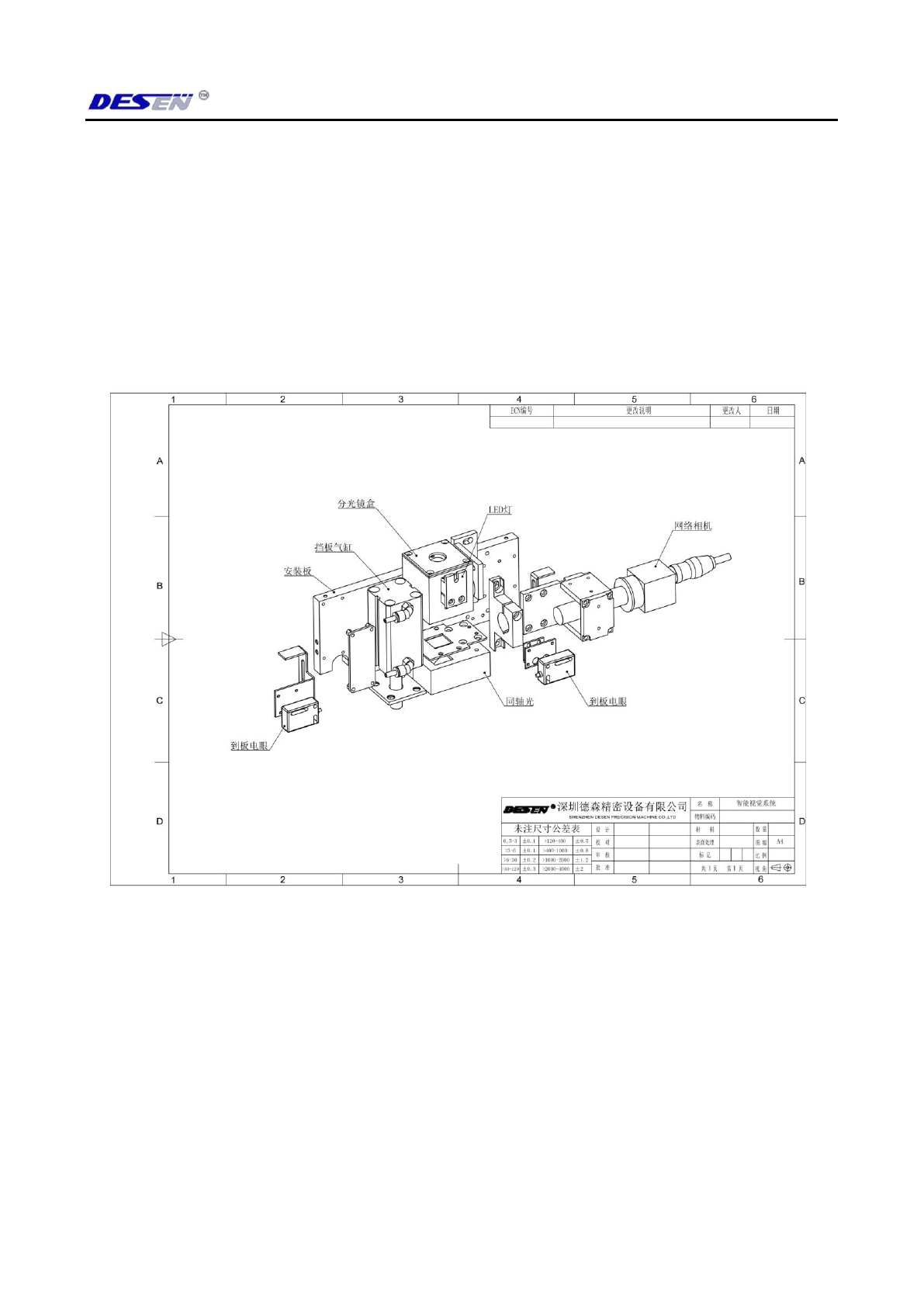

图 1-5 智能视觉识别系统结构图
分光镜盒 挡板气缸 安装板 到板电眼 灯 网络相机 到板电眼 同轴光
