深圳德森精密设备有限公司 第一章 系统描述 6 1. 3 .3 视觉系统 组成： 包括 CCD 运动部分和 CCD — Camer a 装置（摄像头、光源） 及高分辨率显示器等，由 视觉系统软件进行控制。 功能 ： 采用先进的图像 视觉识别系统， LED1 、 LED2 、 LED3 亮度独立控制与调节， 采用高精 度的相机，精确地进行 PCB 与钢网模板的对准，确保印刷精度为 ± 0.025mm 。 图 1-5 智能视觉识别系统结构图…
深圳德森精密设备有限公司 第一章 系统描述
5
1.3.2 网板夹持装置
组成：由气缸、导轨、滑块及加工件等组成，钢网支座可左右移动，可以适用于不同大小的
钢网。（470x 370-737x737）
功能：夹持网板的宽度可调，并可对钢网位置固定、夹紧。
图 1-4 网框结构图
网框调节锁紧气缸 轴支座 网框锁紧气缸 气缸连接板 网框锁紧气缸 刻度尺 导向轴 挡环 后连接板 网框支板
网框横梁 前连接板 直线导轨
深圳德森精密设备有限公司 第一章 系统描述
6
1.3.3 视觉系统
组成：包括 CCD 运动部分和 CCD—Camera 装置（摄像头、光源）及高分辨率显示器等，由
视觉系统软件进行控制。
功能：采用先进的图像视觉识别系统，LED1、LED2、LED3 亮度独立控制与调节，采用高精
度的相机，精确地进行 PCB 与钢网模板的对准，确保印刷精度为±0.025mm。
图 1-5 智能视觉识别系统结构图
分光镜盒 挡板气缸 安装板 到板电眼 灯 网络相机 到板电眼 同轴光
深圳德森精密设备有限公司 第一章 系统描述
7
1.3.4 刮刀系统
组成：包括印刷头（刮刀升降行程调节装置、刮刀片安装部分）、刮刀横梁及刮刀驱动部分
（步进马达）、刮刀等组成。
功能：悬浮式印刷头，丝杆与马达采用直联式设计使刮压力精度更高下锡更均匀，具有特殊
设计的高钢性结构使印刷更稳定，刮刀压力、印刷的速度、脱模长度、速度均由 PC
控制且不需停机修改，使得调节更方便，突显更佳的人机操作。

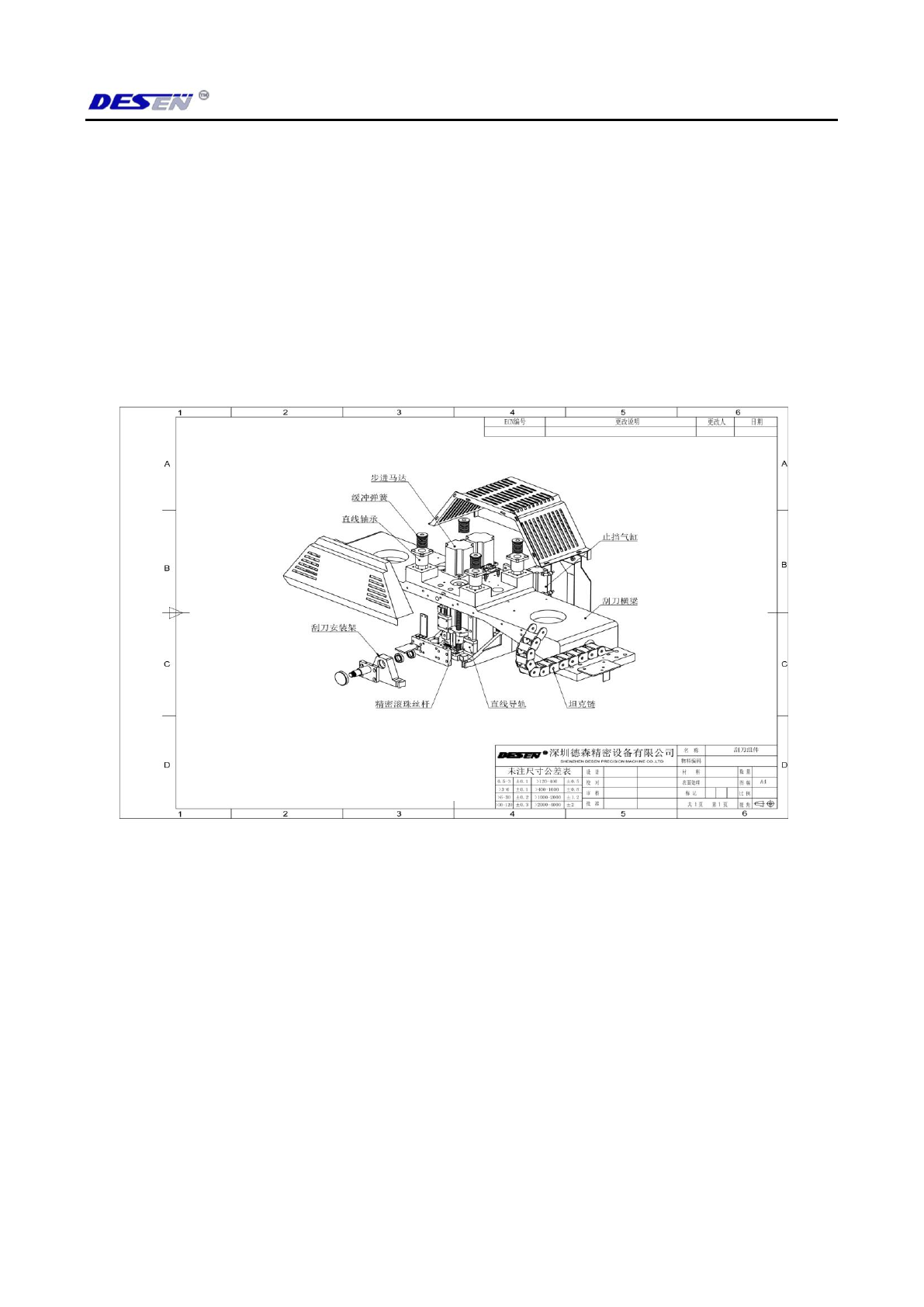

图 1-6 刮刀装置结构图
步进马达 缓冲弹簧 直线轴承 止挡气缸 刮刀横梁 刮刀安置架 精密滚珠丝杠 直线导轨 坦克链
