SIPLACE HF 系列用户手册 3 技术数据 软件版本 SR.505.xx 2004 年 7 月中文版 3.7 贴片头 103 3.7.3 用于高速 IC 贴片的 6 段位器收集贴片头 (1) 图 3.7 - 6 6 段位器收集贴片头 - 功能组一 (1) (1) 真空发生器 (2) D P 马达， DP 轴 (3) 带有 6 个段位器光栅盘的星形 轴 (4) 吹气压力阀 (5) 消声器
3 技术数据 SIPLACE HF 系列用户手册
3.7 贴片头 软件版本 SR.505.xx 2004 年 7 月中文版
102
3.7.2.3 技术数据
(1)
带有标准元件视像照相机的 12
段位器收集贴片头
带有 DCA 照相机的 12 段位器
收集贴片头
元件范围 0201 至 PLCC44， µBGA，
BGA， flip-chip， TSOP， QFP，
SO 至 SO32， DRAM
0201 至倒装片， bare die
元件规格
最大高度
最小管脚间距
最小突出管脚间距
最小球面管脚 / 突出管
脚 ∅
最小尺寸
最大尺寸
最大重量
6 mm
0.5 mm
0.35 mm
0.2 mm
0.6 x 0.3 mm²
18.7 x 18.7 mm²
2 g
6 mm
0.4 mm
0.2 mm
0.11 mm
0.6 x 0.3 mm²
13 x 13 mm²
2 g
可编程贴片力 2.4 N 至 5.0 N 2.4 N 至 5.0 N
吸嘴类型
9 xx 9 xx
X/Y 轴精确度
± 60 µm/4 σ ± 55 µm/4 σ
角度精确度
± 0.7°/4 σ ± 0.7°/4 σ
SIPLACE HF 系列用户手册 3 技术数据
软件版本 SR.505.xx 2004 年 7 月中文版 3.7 贴片头
103
3.7.3 用于高速 IC 贴片的 6 段位器收集贴片头
(1)
图
3.7 - 6 6
段位器收集贴片头
-
功能组一
(1)
(1) 真空发生器
(2) DP 马达， DP 轴
(3) 带有 6 个段位器光栅盘的星形轴
(4) 吹气压力阀
(5) 消声器
3 技术数据 SIPLACE HF 系列用户手册
3.7 贴片头 软件版本 SR.505.xx 2004 年 7 月中文版
104

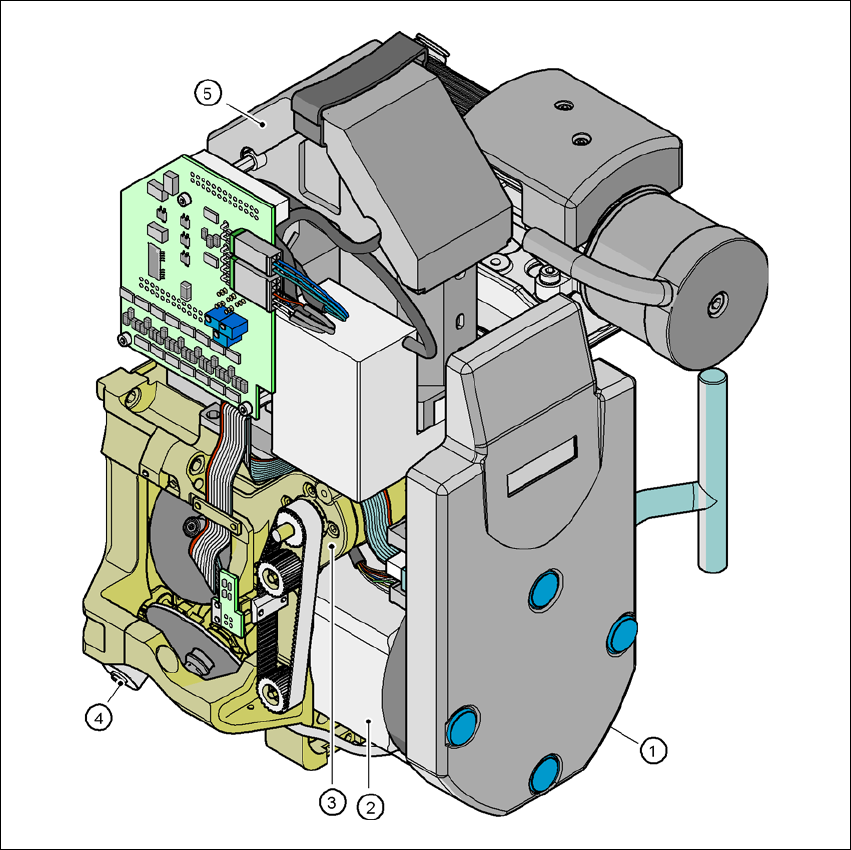

(1)
图
3.7 - 7 6
段位器收集贴片头
-
功能组二
(1)
(1) 中间分布器印制电路板，在盖子下面
(2) 星形轴 -DR 马达
(3) Z 轴马达
(4) 阀调整驱动装置
(5) 39 x 39 元件视像照相机
