3 技术数据 SIPLACE HF 系列用户 手册 3.8 电气与气动连接点 软件版本 SR.505.xx 2004 年 7 月中文版 112 3.8 电气与气动连接点 3.8.1 电气连接点 (1) 图 3.8 - 1 贴片机上的电气连接点 (1) (1) 主电源开关 (2) 电源单元上的盖子 (3) 电源单元 (4) 电缆密封套的角度 (5) 电源电缆 (T) PCB 传送方向
SIPLACE HF 系列用户手册 3 技术数据
软件版本 SR.505.xx 2004 年 7 月中文版 3.7 贴片头
111

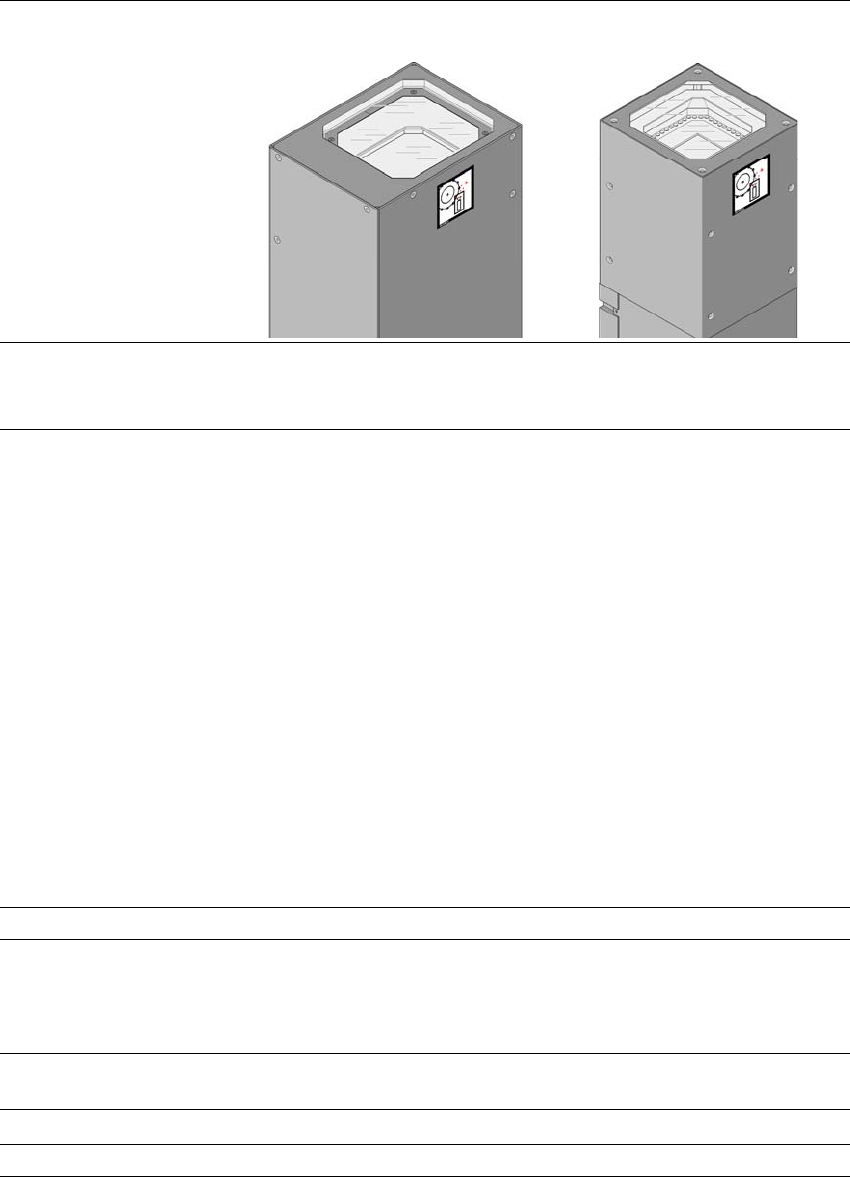

3.7.4.3 技术数据
(1)
*) 使用标准吸嘴时
光学对中 静止 P&P 元件视像照相机（22
型） 50 x 40
静止 P&P 元件视像照相机（20
型） 8 x 8
元件范围 0603 至 SO， PLCC， QFP，
BGA，专用元件， bare dies，
倒装片
0201 至 SO，PLCC，QFP，插
座，插头， BGA，专用元件，
bare dies，倒装片，保护罩
元件规格
最大高度
最小管脚间距
最小突出管脚间距
最小球面管脚 / 突出管
脚 ∅
最小尺寸
最大尺寸
最大重量
25 mm （如有要求，可提供更
高的元件）
0.4 mm
0.56 mm
0.32 mm
1.6 x 0.8 mm²
50 x 40 mm²
（单个测量值）
用于带双吸嘴使用
50 x 50 mm² 或
69 x 10 mm²
用于
1
个吸嘴：
85 x 85 mm² 或
125 x 10 mm²
最大 200 x 125 mm² （有限
制）
100 g *)
25 mm （如有要求，可提供更
高的元件）
0.25 mm
0.14 mm
0.08 mm
0.6 x 0.3 mm²
8 x 8 mm²
（单个测量值）
100 g *)
可编程贴片力 1.0 N 至 15 N 1.0 N 至 15 N
吸嘴类型 5 xx （标准）
4 xx + 适配板
8 xx + 适配板
9 xx + 适配板
5 xx （标准）
4 xx + 适配板
8 xx + 适配板
9 xx + 适配板
两个拾取 贴片头上的吸
嘴间距
70.8 mm 70.8 mm
X/Y 轴精确度
± 35 µm/4 σ ± 30 µm/4 σ
角度精确度
0.07° / 4 σ 0.07° / 4 σ
3 技术数据 SIPLACE HF 系列用户手册
3.8 电气与气动连接点 软件版本 SR.505.xx 2004 年 7 月中文版
112
3.8 电气与气动连接点
3.8.1 电气连接点
(1)
图
3.8 - 1

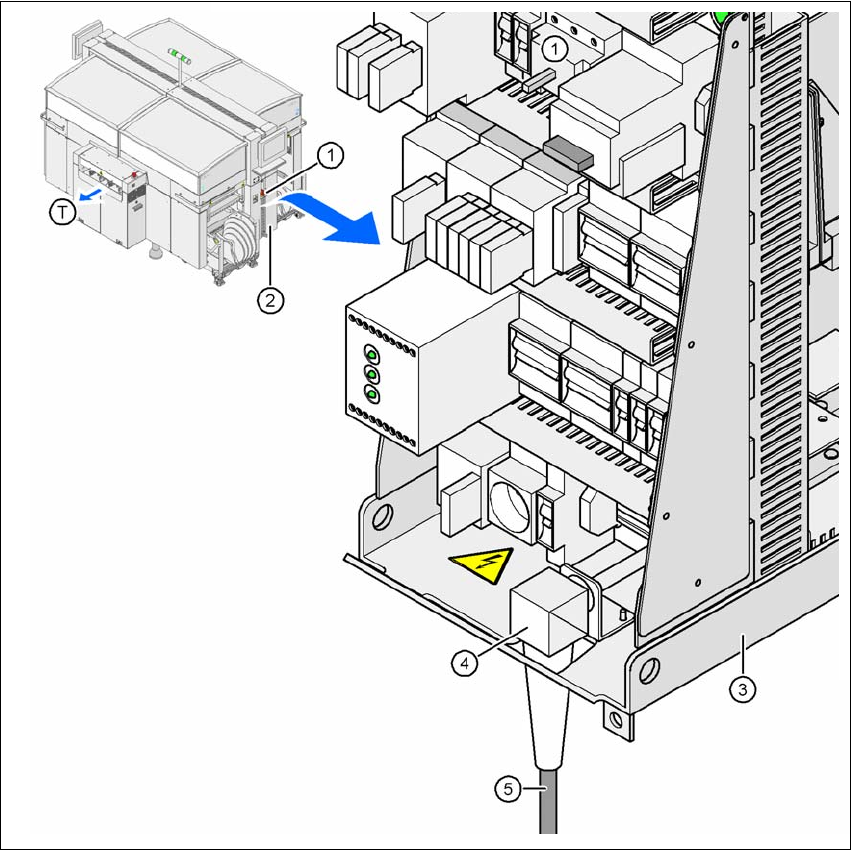

贴片机上的电气连接点
(1)
(1) 主电源开关
(2) 电源单元上的盖子
(3) 电源单元
(4) 电缆密封套的角度
(5) 电源电缆
(T) PCB 传送方向
SIPLACE HF 系列用户手册 3 技术数据
软件版本 SR.505.xx 2004 年 7 月中文版 3.8 电气与气动连接点
113
3.8.2 气动连接点
图
3.8 - 2
贴片机上的气动连接点
(1)
(1) 气动装置
(2) 连接压缩空气软管的管接头
(3) 停止阀
(4) 连接压缩空气软管
警告
切勿在有压力时断开压缩空气线路，否则有造成人身伤害的危险。 3
