3 技术数据 SIPLACE HF 系列用户 手册 3.9 贴片机的尺寸和重量 软件版本 SR.505.xx 2004 年 7 月中文版 114 3.9 贴片机的尺寸和重量 3.9.1 HF 贴片机尺寸 (1) (1) (1) (1) (1) 图 3.9 - 1 HF 贴片机尺寸 （贴 片机主体） ，用 毫米表示
SIPLACE HF 系列用户手册 3 技术数据
软件版本 SR.505.xx 2004 年 7 月中文版 3.8 电气与气动连接点
113

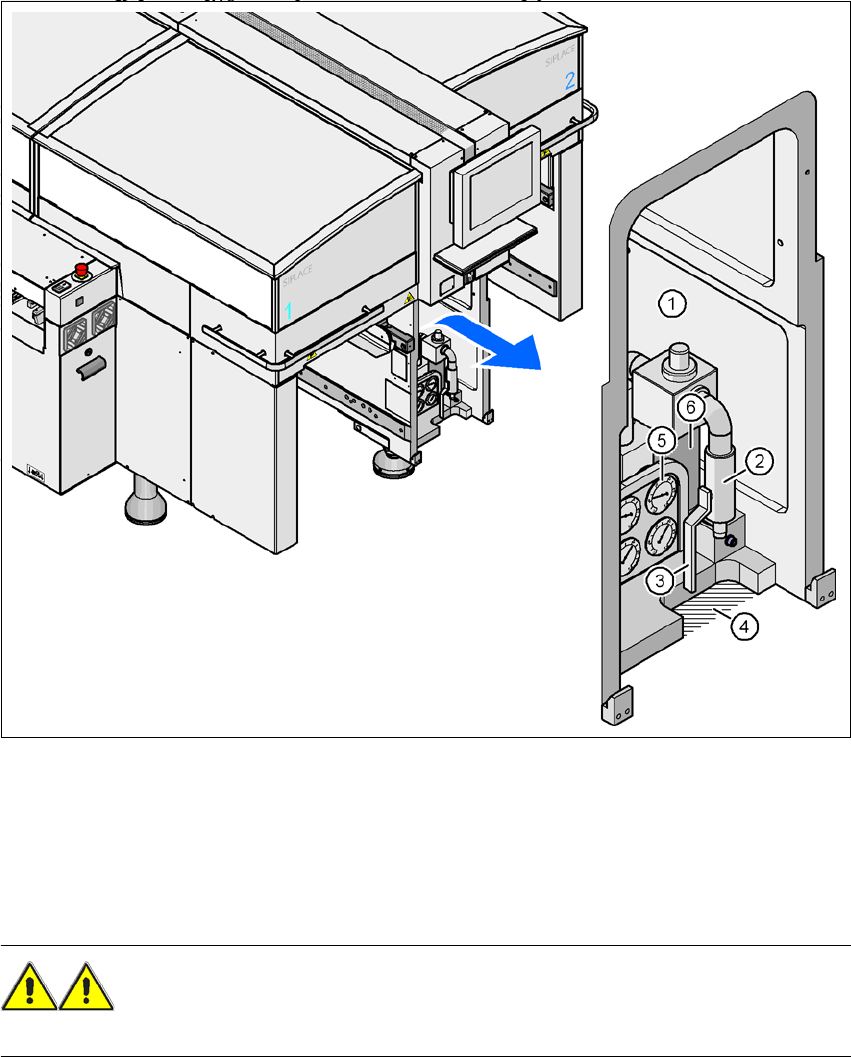

3.8.2 气动连接点
图
3.8 - 2
贴片机上的气动连接点
(1)
(1) 气动装置
(2) 连接压缩空气软管的管接头
(3) 停止阀
(4) 连接压缩空气软管
警告
切勿在有压力时断开压缩空气线路，否则有造成人身伤害的危险。 3
3 技术数据 SIPLACE HF 系列用户手册
3.9 贴片机的尺寸和重量 软件版本 SR.505.xx 2004 年 7 月中文版
114
3.9 贴片机的尺寸和重量

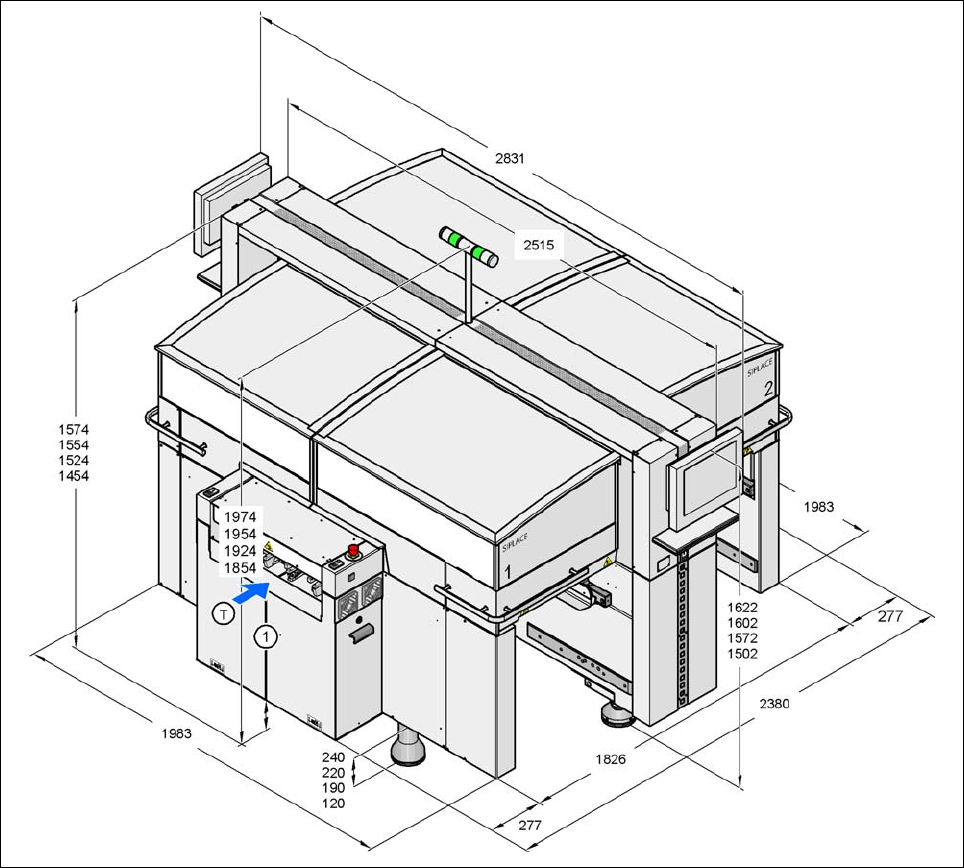

3.9.1 HF 贴片机尺寸
(1)
(1)
(1)
(1)
(1)
图
3.9 - 1 HF
贴片机尺寸 （贴片机主体），用毫米表示
SIPLACE HF 系列用户手册 3 技术数据
软件版本 SR.505.xx 2004 年 7 月中文版 3.9 贴片机的尺寸和重量
115

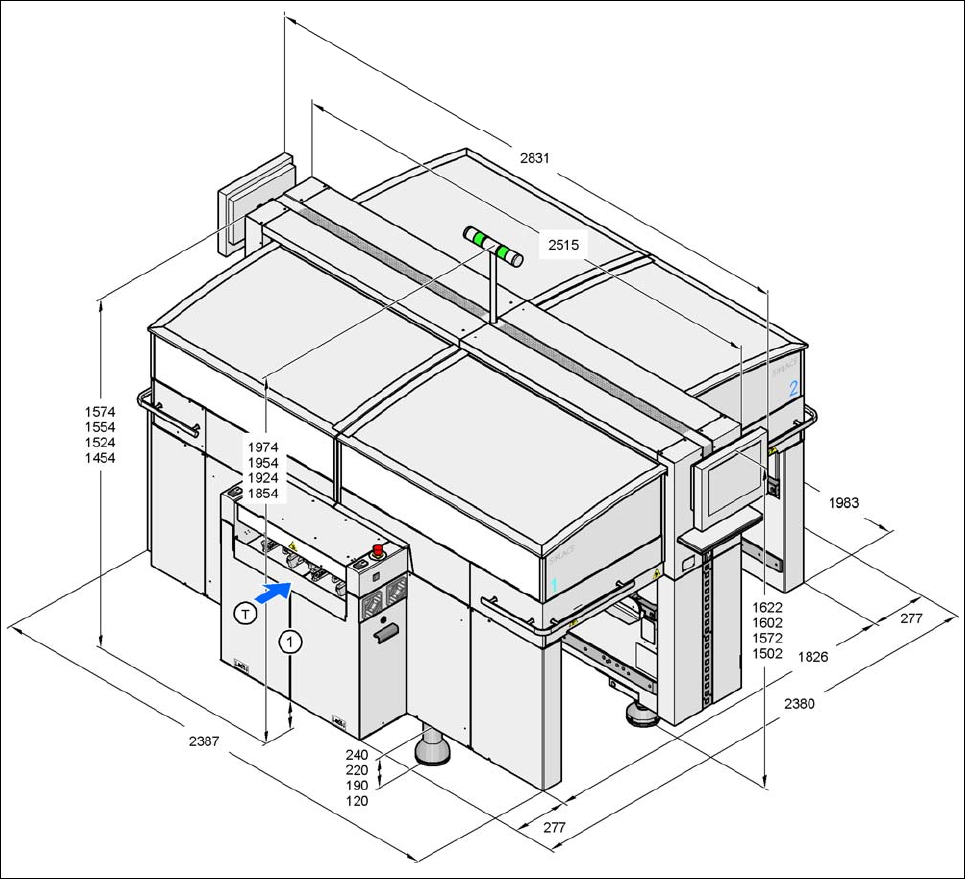

3.9.2 HF/3 贴片机尺寸
(1)
(1)
(1)
(1)
(1)
图
3.9 - 2 HF/3
贴片机尺寸 （贴片机主体），用毫米表示
