3 技术数据 SIPLACE HF 系列用户 手册 3.9 贴片机的尺寸和重量 软件版本 SR.505.xx 2004 年 7 月中文版 120 3.9.8 带有矩阵式料盘交换器的 HF 贴片系统尺寸 (1) (1) (1) (1) 图 3.9 - 6 带有矩阵式料盘交换器的 HF 贴片系统尺寸，用毫米表示 (1) 请注意 3 矩阵式料盘交换器可装载到料车的 位置 2 和位置 4 。
SIPLACE HF 系列用户手册 3 技术数据
软件版本 SR.505.xx 2004 年 7 月中文版 3.9 贴片机的尺寸和重量
119
3.9.7 贴片系统 HF 和 HF/3 的重心
(1)
(1)
(1)
(1)
图
3.9 - 5
贴片系统
HF
和
HF/3
的重心，用毫米表示
(1)
X 坐标 0 mm
Y 坐标 0 mm
Z 坐标 120 mm 高
这些重心的坐标对应于与 PCB 传送高度为 830 mm 的贴片系统。
3 技术数据 SIPLACE HF 系列用户手册
3.9 贴片机的尺寸和重量 软件版本 SR.505.xx 2004 年 7 月中文版
120

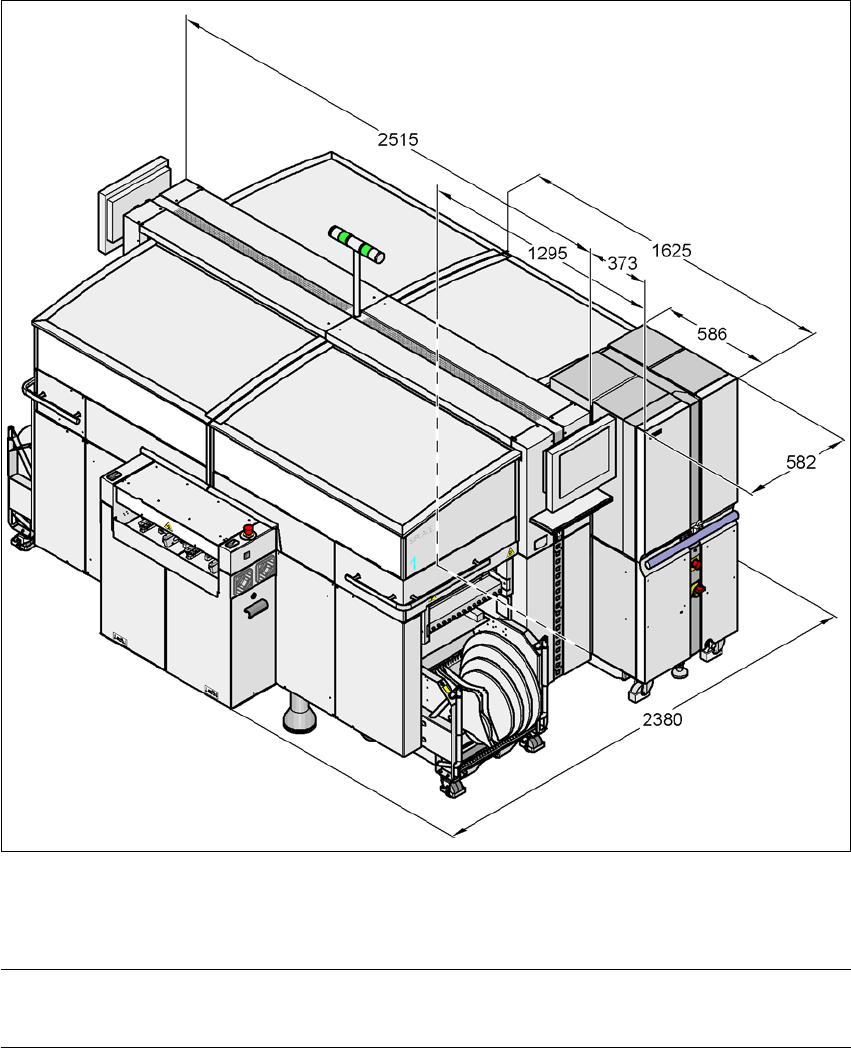

3.9.8 带有矩阵式料盘交换器的 HF 贴片系统尺寸
(1)
(1)
(1)
(1)
图
3.9 - 6
带有矩阵式料盘交换器的
HF
贴片系统尺寸，用毫米表示
(1)
请注意 3
矩阵式料盘交换器可装载到料车的位置 2 和位置 4。
SIPLACE HF 系列用户手册 3 技术数据
软件版本 SR.505.xx 2004 年 7 月中文版 3.9 贴片机的尺寸和重量
121
3.9.9 带有矩阵式料盘交换器的 HF/3 贴片系统尺寸
(1)
(1)
(1)
(1)
图
3.9 - 7
带有矩阵式料盘交换器的
HF/3
贴片系统尺寸，用毫米表示
(1)
请注意 3
矩阵式料盘交换器只能装载到位置 2。
