SIPLACE HF 系列用户手册 3 技术数据 软件版本 SR.505.xx 2004 年 7 月中文版 3.10 控制部件 123 3.10 控制部件 3.10.1 控制部件和显示装置 (1) 图 3.10 - 1 控制部件和显示装置 (1) 电源侧的操作员面板 (7) LCD 触摸屏 (2) 主电源开关 (8) Emergency S top （急 停）按钮 (3) S top （停止）按钮 （黑色） (9) 指示灯 (4) 启动…
3 技术数据 SIPLACE HF 系列用户手册
3.9 贴片机的尺寸和重量 软件版本 SR.505.xx 2004 年 7 月中文版
122

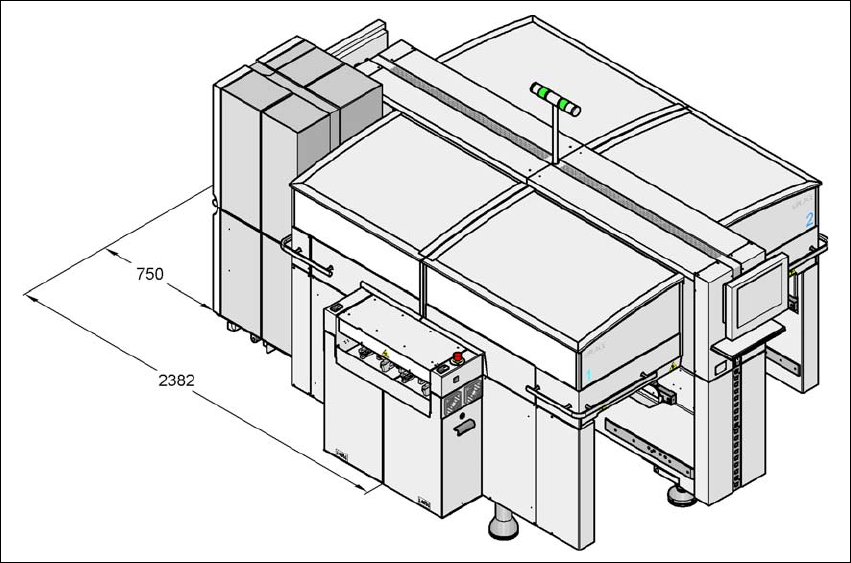

3.9.10 矩阵式料盘交换器机动距离
(1)
(1)
(1)
(1)
图
3.9 - 8
矩阵式料盘交换器机动距离
HF 贴片机： 位置 2 和 4
HF/3 贴片机： 仅位置 2
SIPLACE HF 系列用户手册 3 技术数据
软件版本 SR.505.xx 2004 年 7 月中文版 3.10 控制部件
123
3.10 控制部件
3.10.1 控制部件和显示装置
(1)

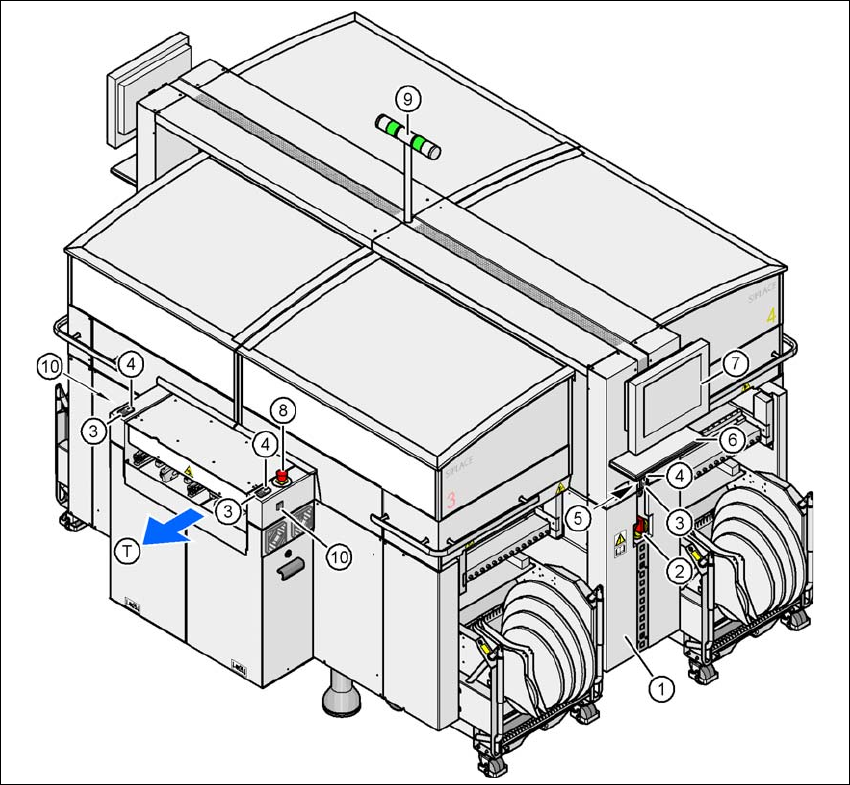

图
3.10 - 1
控制部件和显示装置
(1) 电源侧的操作员面板 (7) LCD 触摸屏
(2) 主电源开关 (8) Emergency Stop （急停）按钮
(3) Stop （停止）按钮 （黑色） (9) 指示灯
(4) 启动按钮 （白色） (10)料车装卸按钮
(5) 元件计数器
(6) 键盘 (T) PCB 传送方向
3 技术数据 SIPLACE HF 系列用户手册
3.10 控制部件 软件版本 SR.505.xx 2004 年 7 月中文版
124
3.10.2 说明
身高 1.60 m 的人可触摸到所有控制部件。
主电源开关 3
主电源开关用于接通、断开贴片机电源。
警告
即使主电源开关关闭，贴片系统内的某些部件仍带有潜在的致命电压。 3
Stop （停止）按钮 3
按下此按钮即可停止贴片机的运行。
Stop （停止）按钮 3
此按钮用于在贴片机电源接通或故障消除后，启动贴片机。
Emergency Stop （急停）按钮 3
Emergency Stop （急停）按钮在按下时，即被锁定在 ON （开）位置上。此时，悬臂轴、料车、
传送导轨和废料带切割器的电源被断开，而供给贴片头的星形轴的电压减小。旋转按钮，松开
它。
元件计数器 3
元件计数器显示已处理的元件数目。
LCD 触摸屏 3
在贴片机的两侧均有一个带接触敏感型表面 （触摸式屏幕）的平板 LCD 屏幕。
键盘 3
键盘位于显示器的下部。
指示灯 3
颜色的顺序为白 - 绿 - 白。这些指示灯用于显示贴片机的工作状态和故障。
元件条形码扫描仪 3
在中央控制台两侧，各有一个支架，放置 Datalogic DL 910 元件条形码扫描仪。 通过条形码扫描
仪，可迅速、可靠地设置、添装元件。
