3.10.3.1 贴片机操作员面板上的控制部件

两个操作员面板具有相同的控制功能。

显示器、键盘、启动和停止按钮 3

在贴片系统两侧均有一个显示器和一个键盘。

Start （启动）和 Stop （停止）按钮位于键盘的下面。屏幕上的对话有时会提示您使用按钮激活

某个功能。这一特性会使您较容易地激活这些功能并对这些功能进行交互式控制。

主电源开关 3

主电源开关是电源组件的一部分从 PCB 传送方向上看，位于左侧的操作面板上。由于主开关仅用

于维护和保养工作，且不经常使用，所以才放在此处。

3.10.3.2 贴片机输入和输出侧的控制部件

贴片机输入和输出侧的控制部件执行相同的功能。

Emergency Stop （急停）、 Start （启动） Stop （停止）按钮 3

在 PCB 传送导轨的输入和输出板边上各有一个 EMERGENCY-STOP （急停）按钮和两个 Start

（启动）和 Stop （停止）按钮。这样的布置可使 EMERGENCY-STOP （急停）按钮从任何位置

上都能够迅速、轻松地触及。

此外，很重要的一点是：在维护、保养及安装工作中，须能够自由查看贴片头和贴片区。只有这

样，才能检查在贴片机内部进行的所有操作。在测试阶段或开始进行某一单项功能时，这一点尤

其重要。

SIPLACE HF 系列用户手册 3 技术数据

软件版本 SR.505.xx 2004 年 7 月中文版 3.11 悬臂

127

3.11 悬臂

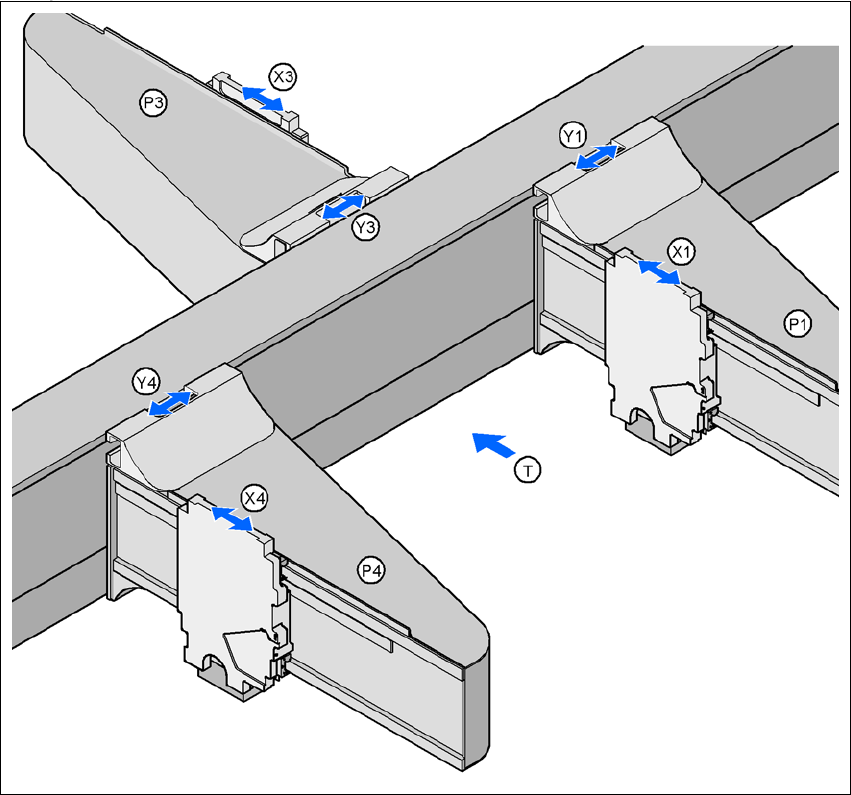

3.11.1 HF 贴片机的悬臂位置

(1)

图

3.11 - 1 HF

贴片机的悬臂位置

(1)

P1 悬臂 1

X1 X 轴，悬臂 1

Y1 Y 轴，悬臂 1

P3 悬臂 3

X3 X 轴，悬臂 3

Y3 Y 轴，悬臂 3

(T) PCB 的传送方向

悬臂系统由两个功能组构成：

- X 轴

- Y 轴

贴片区 2

贴片区 1

3 技术数据 SIPLACE HF 系列用户手册

3.11 悬臂软件版本 SR.505.xx 2004 年 7 月中文版

128

3.11.2 HF/3 贴片机的悬臂位置

(1)

图

3.11 - 2 HF/3
