3 技术数据 SIPLACE HF 系列用户手册
3.12 视像组件 软件版本 SR.505.xx 2004 年 7 月中文版
136

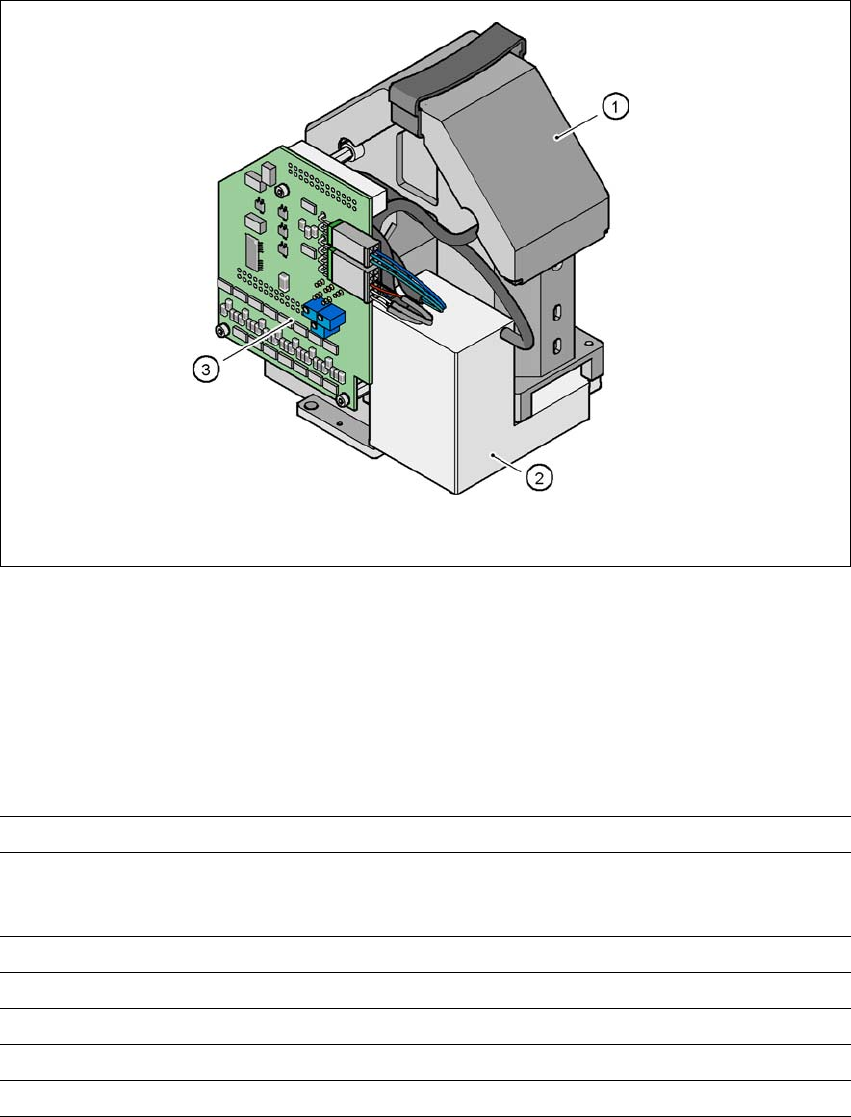

3.12.2 6 段位器收集贴片头上的元件视像照相机 (39 x 39)
3.12.2.1 结构
(1)
图
3.12 - 3 6
段位器收集贴片头上的元件视像照相机
(39 x 39)
(1)
(1) 元件照相机镜头和照明
(2) 照相机放大器
(3) 照明控制部件
3.12.2.2 技术数据
(1)
元件尺寸 1.6 x0 .8 mm² 至 32 x 32 mm²
元件范围 0603 至 32x32mm²
PLCC， SO， QFP， TSDP， SOT， MELF， CHIP， IC
BGA
最小管脚间距
0.5 mm
最小突出管脚间距
0.56 mm
最小球面管脚 / 突出管脚直径
0.32 mm
视场
39 x 39 mm²
照明方法 前方照明 （3 级，可按需要编程）
SIPLACE HF 系列用户手册 3 技术数据
软件版本 SR.505.xx 2004 年 7 月中文版 3.12 视像组件
137
3.12.3 双贴片头的元件视像照相机

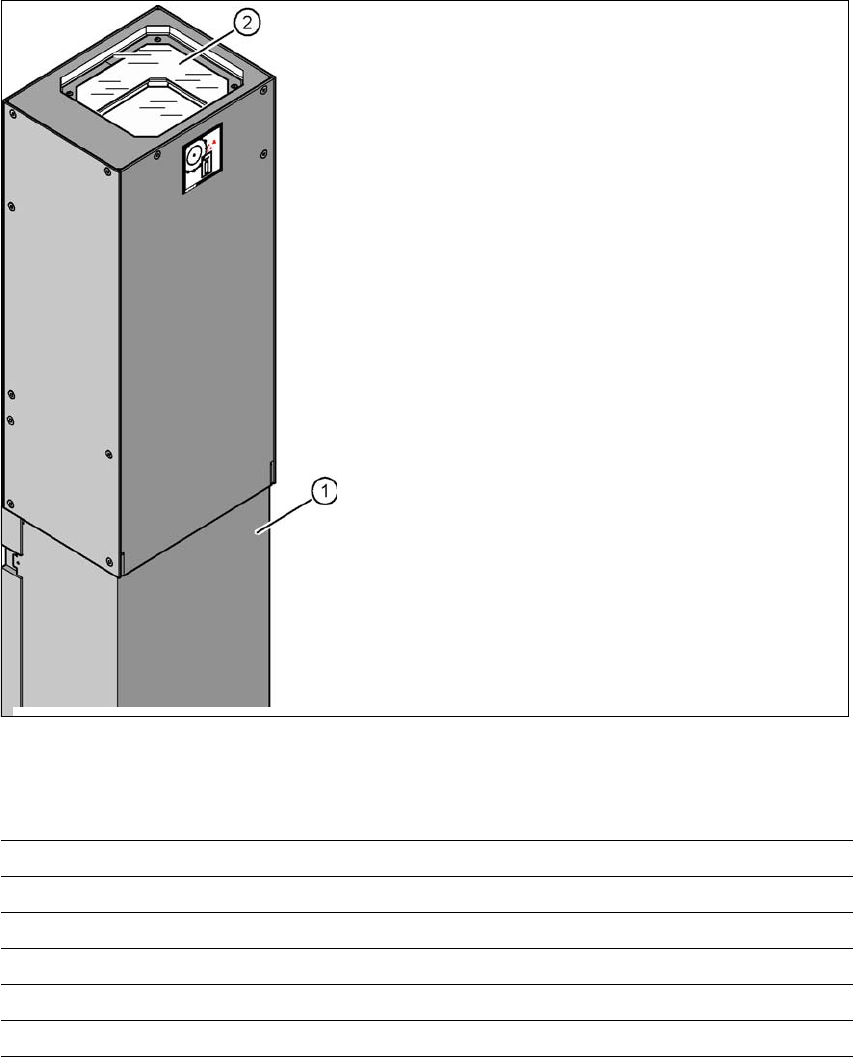

3.12.3.1 元件视像照相机 （静止 P&P （22 型） 50 x 40）的结构
(1)
图
3.12 - 4
元件视像照相机 （静止
P&P
（
22
型）
50 x 40
）的结构
3.12.3.2 技术数据
(1)
(1) 带照相机和照相机放大器的照相机安装孔
(2) 玻璃板 - 在照明和镜头上方
元件尺寸 单个元件测量最大 50 x 40 mm²
元件范围 0603， MELF， SO， PLCC， QFP，电解质电容器， BGA
最小管脚间距
0.4 mm
最小球面管脚 / 突出管脚直径
0.32 mm
视场
60 x 45 mm²
照明方法 前方照明 （6 级，可按需要编程）
3 技术数据 SIPLACE HF 系列用户手册
3.12 视像组件 软件版本 SR.505.xx 2004 年 7 月中文版
138

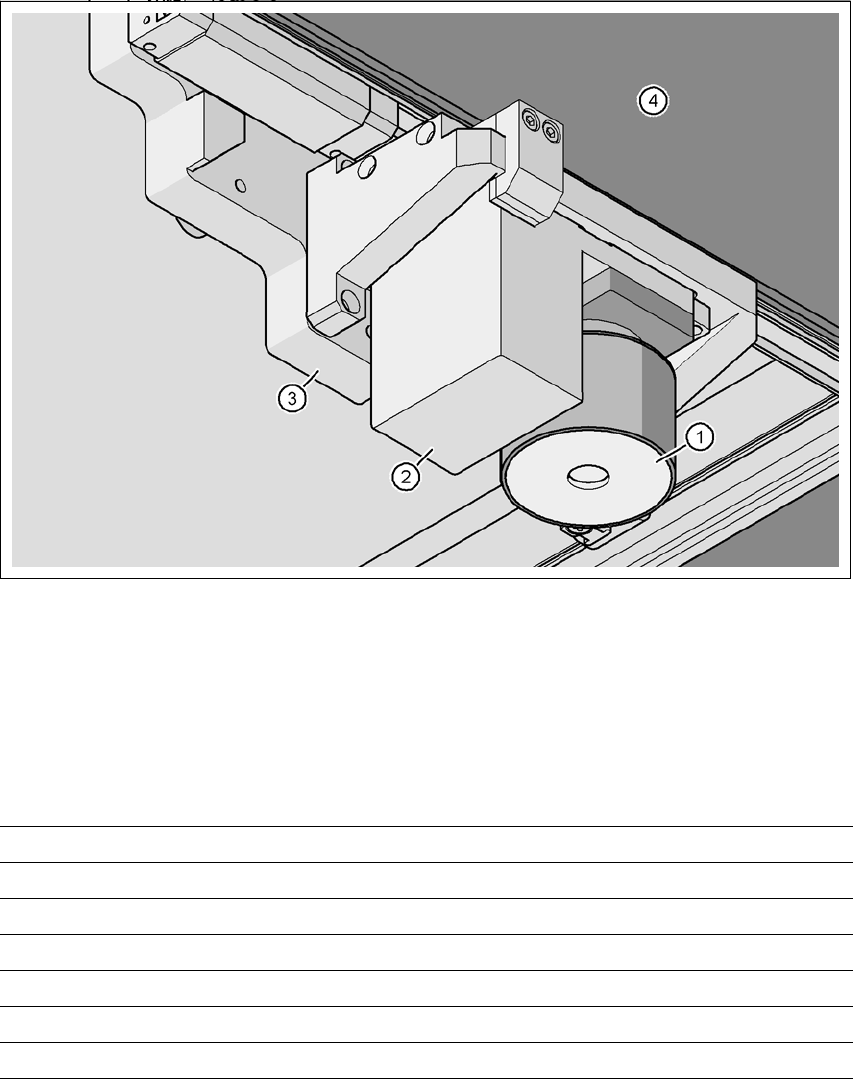

3.12.4 PCB 视像照相机，标准 （5 型）
3.12.4.1 位置
(1)
图
3.12 - 5
悬臂上的
PCB
视像照相机，标准 （
5
型）
-
从下方看
(1) PCB 照相机镜头和照明
(2) 照相机放大器
(3) 贴片头座
(4) 悬臂
3.12.4.2 技术数据
PCB 基准点 最多 3 个 （子面板和多面板）
局部基准点 每个 PCB 最多 2 个 （类型可不同）
料库容量 最多 255 种基准点类型 - 系统基准点 249
图像处理 几何校准
照明方法 前方照明
每个基准点 / 坏的基准点的检测时间 0.4 秒
视场
5.7 x 5.7 mm²
