4 安装和试运行 SIPLACE HF 系列用户手册 4.2 贴片系统的尺寸 软件版本 SR.505.xx 2004 年 7 月中文版 154 4.2.2 PCB 传送导轨右侧和贴片机中心的距离 4.2.2.1 单传送导轨 4 图 4.2 - 5 PCB 传送导轨右侧和贴片机中心的 距离，用毫米表示 （单传送导轨） 4 M 贴片机中心 T PCB 传送方向
SIPLACE HF 系列用户手册 4 安装和试运行
软件版本 SR.505.xx 2004 年 7 月中文版 4.2 贴片系统的尺寸
153

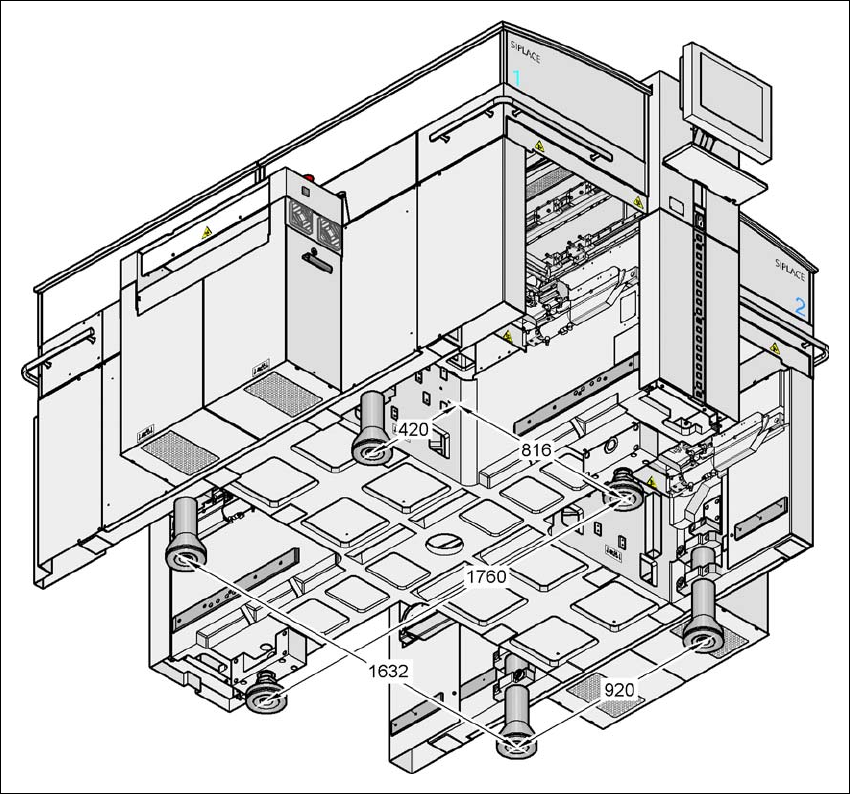

4.2.1 贴片机支脚间隙
4
图
4.2 - 4
贴片机支脚间隙，用毫米表示
4 安装和试运行 SIPLACE HF 系列用户手册
4.2 贴片系统的尺寸 软件版本 SR.505.xx 2004 年 7 月中文版
154
4.2.2 PCB 传送导轨右侧和贴片机中心的距离

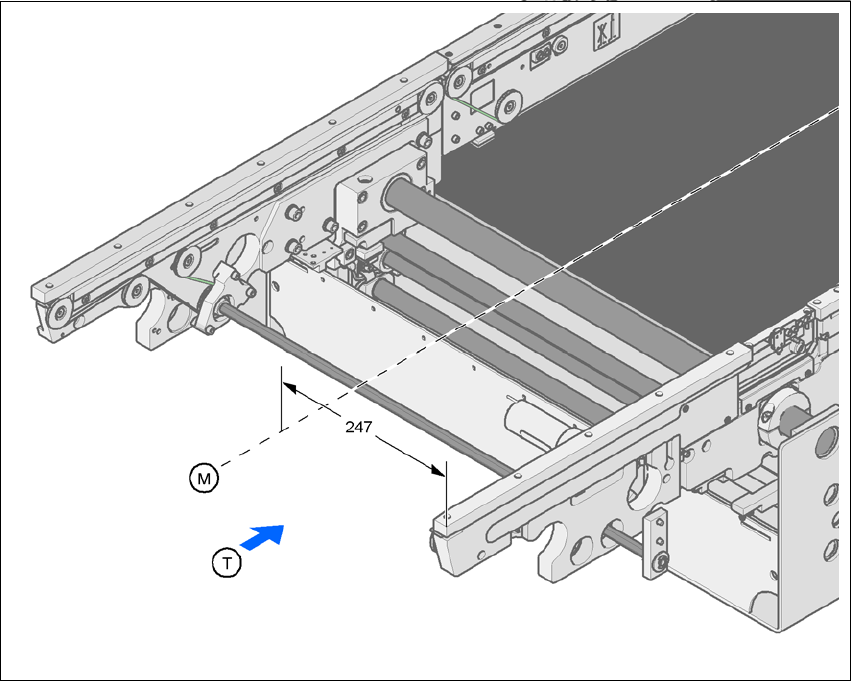

4.2.2.1 单传送导轨
4
图
4.2 - 5 PCB
传送导轨右侧和贴片机中心的距离，用毫米表示
（单传送导轨）
4
M 贴片机中心
T PCB 传送方向
SIPLACE HF 系列用户手册 4 安装和试运行
软件版本 SR.505.xx 2004 年 7 月中文版 4.2 贴片系统的尺寸
155

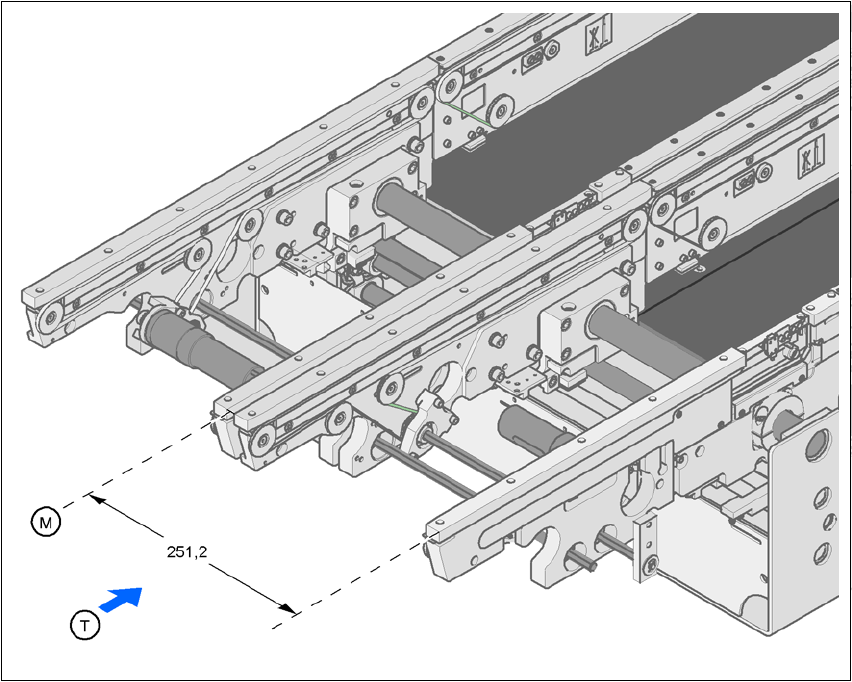

4.2.2.2 双传送导轨
4
图
4.2 - 6 PCB
传送导轨右侧和贴片机中心的距离，用毫米表示
（双传送导轨）
4
M 贴片机中心
T PCB 传送方向
