4 安装和试运行 SIPLACE HF 系列用户手册 4.3 交付时的配置和运输 软件版本 SR.505.xx 2004 年 7 月中文版 160 垂直于 PCB 传送导轨的叉子 4 4 图 4.3 - 3 接触表面 - 垂直于 PCB 传送方向的叉子 (1) 叉车叉子的接触表面 警告 抬升贴片机 之前 ，必须注意以下几点，以免贴片机 受损，无法修复： - 叉子的间距必须在 800 到 900 mm 之间 。 叉车的插入表面， 见图 4…
SIPLACE HF 系列用户手册 4 安装和试运行
软件版本 SR.505.xx 2004 年 7 月中文版 4.3 交付时的配置和运输
159
Æ 确保抬升贴片机时，叉子的载荷均匀分配。在叉子和贴片机之间应有一个坚固的支承，这样可
以防止贴片机在抬升时倾翻。这样做还可以防止将载荷加到贴片机的一个支脚上，以免贴片机
支脚的固定装置变形。我们建议在抬升机贴片时，应另安排一人观察整个过程，确保贴片机被
叉车铲起时，不会向一侧倾翻。
4
图

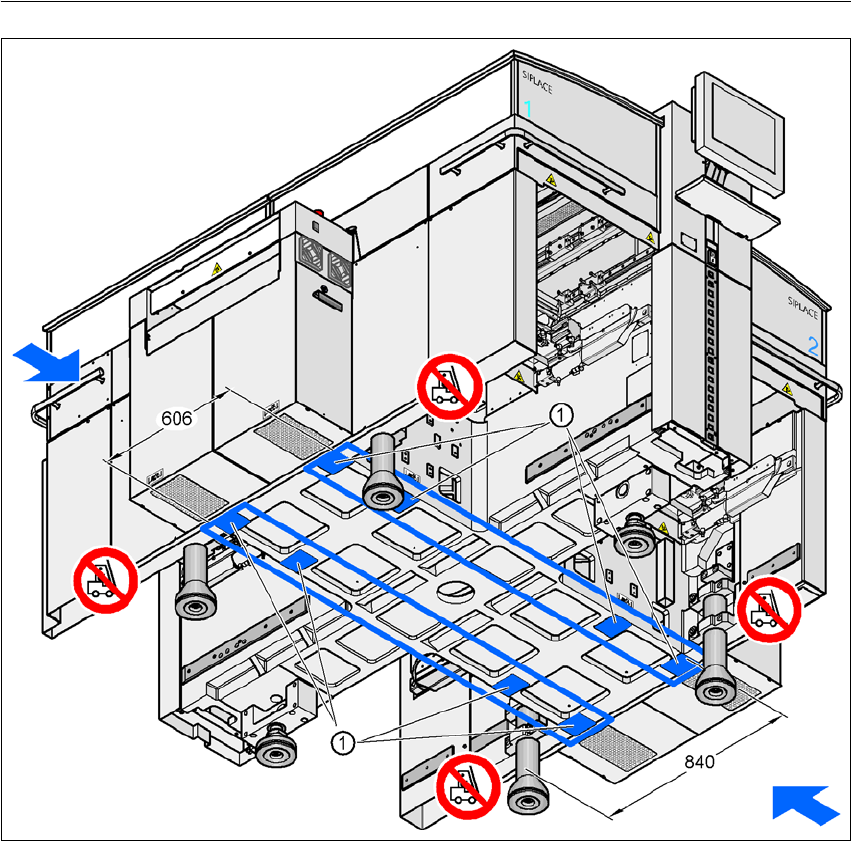

4.3 - 2
接触表面
-
与
PCB
传送方向平行的叉子
(1) 叉车叉子的接触表面
4 安装和试运行 SIPLACE HF 系列用户手册
4.3 交付时的配置和运输 软件版本 SR.505.xx 2004 年 7 月中文版
160
垂直于 PCB 传送导轨的叉子 4
4
图
4.3 - 3
接触表面
-
垂直于
PCB
传送方向的叉子

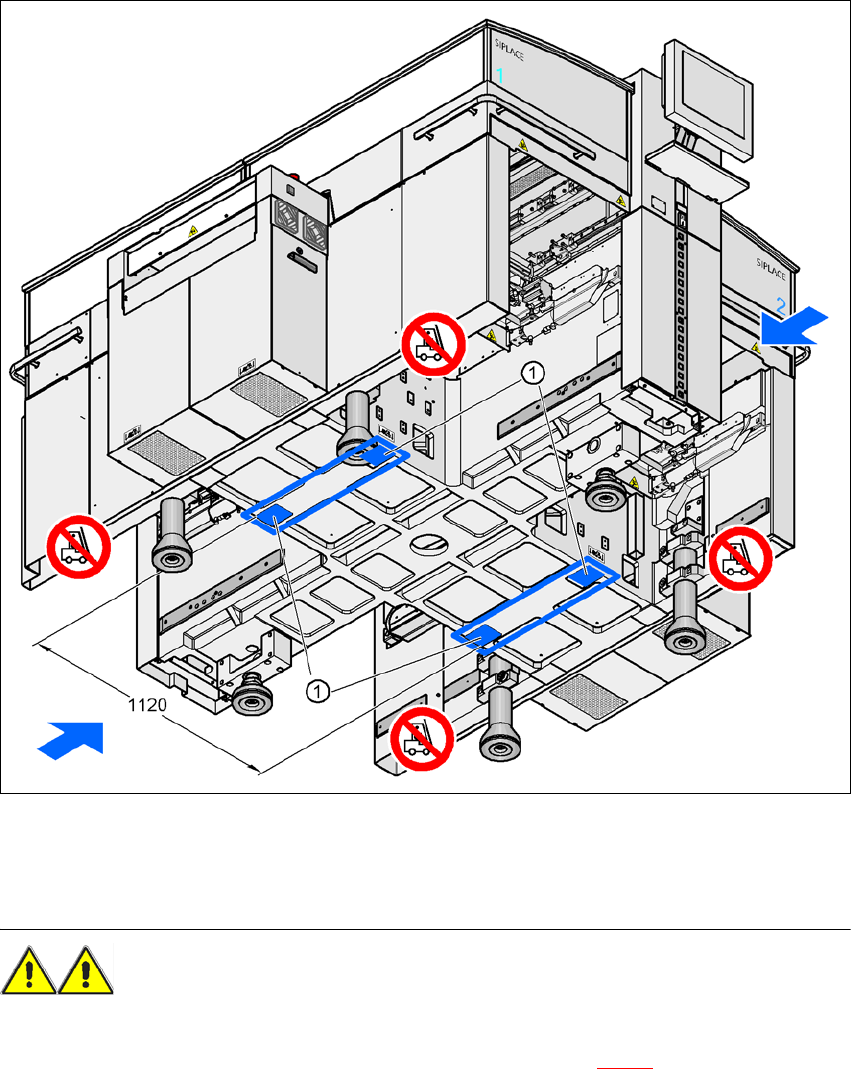

(1) 叉车叉子的接触表面
警告
抬升贴片机
之前
，必须注意以下几点，以免贴片机受损，无法修复：
- 叉子的间距必须在 800 到 900 mm 之间。叉车的插入表面，见图 4.3 - 3
。接触表面之间的最大
距离为 1120 mm。不要加大叉子的间距，否则贴片机抬起时，会偏向机架的侧面，导致贴片
机机架变形。
Æ 确保抬升贴片机时，叉子的载荷均匀分配。在叉子和贴片机之间应有一个坚固的支承，这样可
以防止贴片机在抬升时倾翻。这样做还可以防止将载荷加到贴片机的一个支脚上，以免贴片机
SIPLACE HF 系列用户手册 4 安装和试运行
软件版本 SR.505.xx 2004 年 7 月中文版 4.3 交付时的配置和运输
161
支脚的固定装置变形。我们建议在抬升机贴片时，应另安排一人观察整个过程，确保贴片机被
叉车铲起时，不会向一侧倾翻。
4.3.4.4 运输贴片机时的注意事项
警告
运输贴片机时，确保
所有
支脚都已离开地面。否则，支脚会与地面摩擦，并撞上障碍物。这会损
坏贴片机机架上的支脚固定装置。
