4 安装和试运行 SIPLACE HF 系列用户手册
4.4 安装位置的基础设施 软件版本 SR.505.xx 2004 年 7 月中文版
162
4.4 安装位置的基础设施
4.4.1 有关基础质量的建议
贴片机的基础应非常牢固、平坦，在操作贴片机时，任何动力都会引起振动。振动的幅度取决于
基础的构造。如果符合地面负荷参数，则以下情况比较适宜：
- 加固混凝土屋顶结构，如生产车间的屋顶
- 加固混凝土地板，如，没有地下室的生产车间混凝土地面
- 双层地板房间，两层之间有一定的空间且地基坚固。同样的结构条件也适用于该钢筋混凝土中
间层。
4
4
4
4.4.1.1 贴片机重量和地面负荷
贴片机重量和地面负荷值，见第 4.1 节，第 149 页。
4
4
4.4.1.2 振动限值
贴片机很少受地面振动的影响，尽管如此，仍应遵守以下限值。
4
4
4
4
4
4.4.2 压缩空气供给
4.4.2.1 检查压缩空气供给
检查压缩空气供给是否符合规定的贴片机规格 （见第 3.3 节的表，第 91 页）。
请注意：
《客户场地 SMD 系统网络配置 （电气和压缩空气）》一文中的 00191409-xx 部分就如何才能符
合规定的规格做了介绍。
Æ 记录安装位置上的压缩空气特征。
参数 数值
振动速度的 third-octave 频谱值
5 - 100 Hz v < 250 µm/s
v
最大
时间曲线上的值 v
最大
< 1.5 mm/s
SIPLACE HF 系列用户手册 4 安装和试运行
软件版本 SR.505.xx 2004 年 7 月中文版 4.4 安装位置的基础设施
163
4.4.2.2 贴片机上的压缩空气连接
4

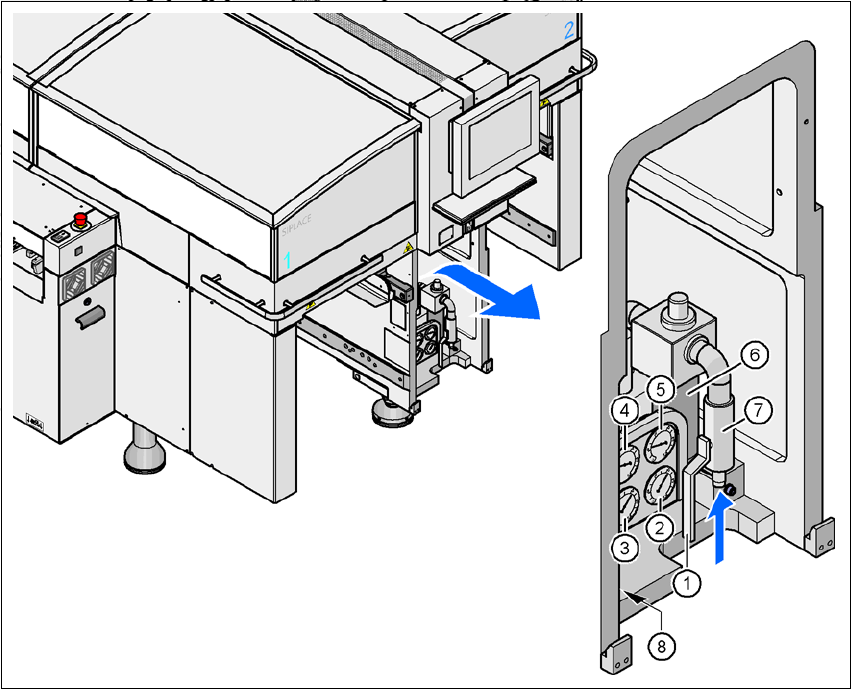

图
4.4 - 1
压缩空气线路连接
(1) “OPEN （打开）”位置上的截止阀
(2) 贴片机元件供给压力的压力计
所需压力：0.48 ± 0.025 MPa， 4.8 ± 0.25 bar （显示范围 0 - 0.6 MPa， 0 - 6 bar）
(3) 悬臂分布器供给压力的压力计
所需压力：0.46 ± 0.01 MPa， 4.6 ± 0.1 bar （显示范围 0 - 0.6 MPa， 0 - 6 bar）
(4) 散料盒式供料器供给压力的压力计
所需压力：0.25 ± 0.05 MPa， 2.5 ± 0.5 bar （显示范围 0 - 0.6 MPa， 0 - 6 bar）
(5) 输入压力的压力计
所需压力：0.5 -1.0 Mpa， 5 - 10 bar （显示范围：0 -1.0 MPa， 0 -10 bar)
(6) 压缩空气过滤器
(7) 压缩空气连接
(8) 固定气动印制电路板的六角套筒螺丝
