4 安装和试运行 SIPLACE HF 系列用户手册 4.4 安装位置的基础设施 软件版本 SR.505.xx 2004 年 7 月中文版 166 警告 每台贴片机和安装的其他选项 （如： MTC ，生产率提升系 统，真空泵）的电缆必须明 确标记且易 于分配使用。适用使用贴片机国家 的规定。 4 图 4.4 - 3 主电源电缆的截面图 4 (1) 电源电缆 (2) 密封套的角度 (3) 贴片机机架上的电源单元的固定带
SIPLACE HF 系列用户手册 4 安装和试运行
软件版本 SR.505.xx 2004 年 7 月中文版 4.4 安装位置的基础设施
165
4.4.3.1 危险说明
警告
贴片系统使用交流 3x交流 208 V，交流 3 x 230 V，交流 3 x 380 V，交流 3x 400V 或交流
3x415VAC ± 5%， 50/60 Hz 主电压。这意味着，贴片系统的某些部件带有可能致命的电压 - 即
使关闭了主电源开关以后，也是如此。所以，处理贴片系统不当会导致死亡、人身伤害或设备的
严重受损。
Æ 始终遵守适用的事故预防规定和 DIN 规定 （特别是 DIN EN 60 204，第一部分）。
Æ 只有经过培训的合格人员才能够拆除电源单元上的盖子，并将贴片机与电源连接。
4
4
4.4.3.2 检查主电源
检查主电源是否符合规定的贴片机规格 （见第 3.3 节的表，第 91 页）。
请注意：
《客户场地 SMD 系统网络配置 （电气和压缩空气）》一文中的 00191409-xx 部分就如何才能符
合规定的规格做了介绍。
4
4
4
4.4.3.3 电源电缆 - 规格
以下规格适用于电源电缆：
交流 3 x 380 V / 交流 3 x 400 V / 交流 3 x 415 V， 5 x 6 mm²
交流 3 x 208 V / 交流 3 x 230 V， 5 x 6 mm²
电源线的颜色编码取决于使用贴片系统的国家的规定。
4 安装和试运行 SIPLACE HF 系列用户手册
4.4 安装位置的基础设施 软件版本 SR.505.xx 2004 年 7 月中文版
166
警告
每台贴片机和安装的其他选项 （如：MTC，生产率提升系统，真空泵）的电缆必须明确标记且易
于分配使用。适用使用贴片机国家的规定。
4

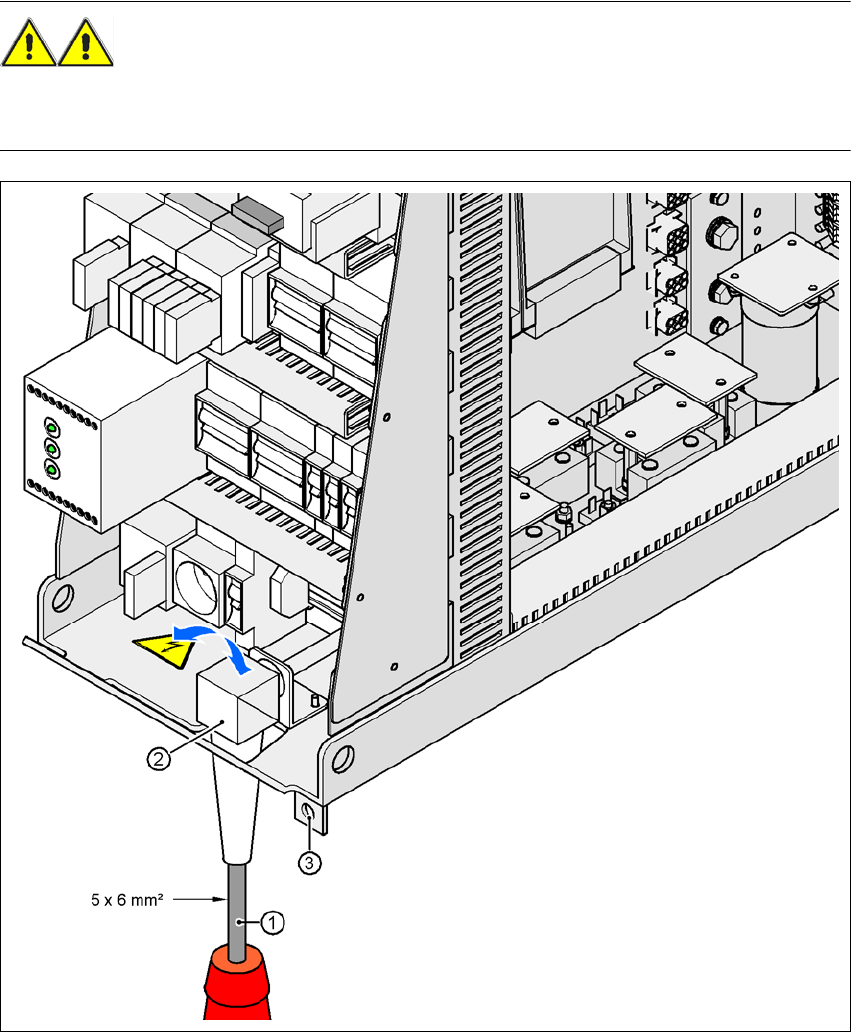

图
4.4 - 3
主电源电缆的截面图
4
(1) 电源电缆
(2) 密封套的角度
(3) 贴片机机架上的电源单元的固定带
SIPLACE HF 系列用户手册 4 安装和试运行
软件版本 SR.505.xx 2004 年 7 月中文版 4.4 安装位置的基础设施
167
4.4.3.4 连接电源电缆
4
图
4.4 - 4
电缆连接终端面板
4
(L1) 三相
(L2) 三相
(L3) 三相
(N) 零线
(PE) 接地保护
(X100) 终端面板
Æ 每线端套上一个套环。
Æ 拧松成一定角度的电缆密封套的螺母 （图 4.4 - 3 中的 2）。
Æ 折起成一定角度的电缆密封套。
Æ 将电源电缆穿过成一定角度的电缆密封套，连接到终端面板 X100 （见图 4.4 - 4 中的 X100）
上。
Æ 将电缆连接到终端，确保充分的弯曲半径。电缆不得扭结。
Æ 折起成一定角度的电缆密封套 （图 4.4 - 3 中的 2）并用手拧紧螺母。
