4 安装和试运行 SIPLACE HF 系列用户手册 4.4 安装位置的基础设施 软件版本 SR.505.xx 2004 年 7 月中文版 168 4.4.3.5 检查涌流限制跳线 必须根据电源电压，制定涌流限制 。 为此，应在涌流限制板上使用插入式跳 线 （图 4.4 - 5 中的 1 ）。 4 图 4.4 - 5 涌流限制板和接头的位置 4 (1) 涌流限制板 X1, X2, X3 配置涌流限制的接头 Æ 检查跳线分配，如有必要，进…
SIPLACE HF 系列用户手册 4 安装和试运行
软件版本 SR.505.xx 2004 年 7 月中文版 4.4 安装位置的基础设施
167
4.4.3.4 连接电源电缆
4

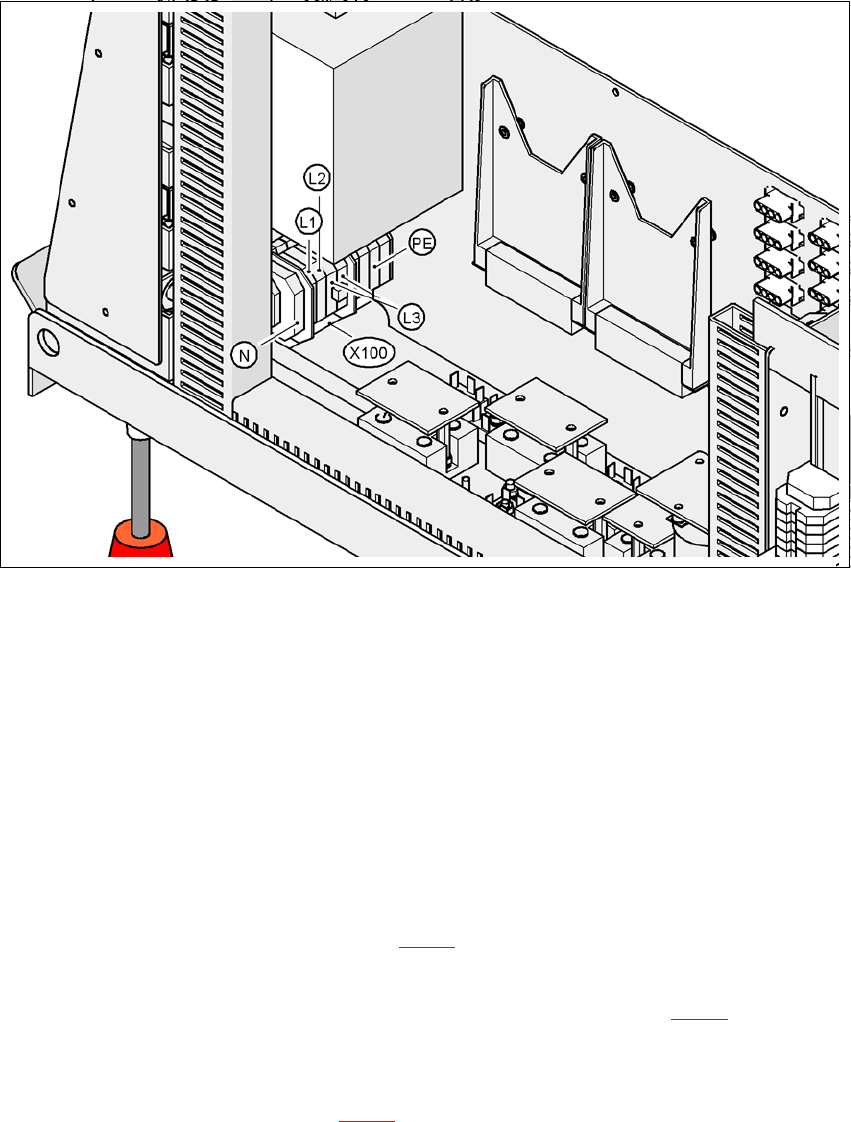

图
4.4 - 4
电缆连接终端面板
4
(L1) 三相
(L2) 三相
(L3) 三相
(N) 零线
(PE) 接地保护
(X100) 终端面板
Æ 每线端套上一个套环。
Æ 拧松成一定角度的电缆密封套的螺母 （图 4.4 - 3 中的 2）。
Æ 折起成一定角度的电缆密封套。
Æ 将电源电缆穿过成一定角度的电缆密封套，连接到终端面板 X100 （见图 4.4 - 4 中的 X100）
上。
Æ 将电缆连接到终端，确保充分的弯曲半径。电缆不得扭结。
Æ 折起成一定角度的电缆密封套 （图 4.4 - 3 中的 2）并用手拧紧螺母。
SIPLACE HF 系列用户手册 4 安装和试运行
软件版本 SR.505.xx 2004 年 7 月中文版 4.5 安装贴片机
169
4.5 安装贴片机
4.5.1 贴片机上的 PCB 传送高度
贴片机可设置成以下 PCB 传送高度：
830 mm ± 15 mm 标准高度 4
900 mm ± 15 mm SMEMA 高度 4
930 mm ± 15 mm SMEMA 高度 4
950 mm ± 15 mm SMEMA 高度 4
请注意
PCB 传送高度是指 PCB 传送导轨顶部边缘与贴片机支脚底部边缘之间的距离。
4.5.2 警告说明
危险
只有 SIEMENS 工程师或合格人员才能安装、试运行贴片机。
Æ 始终遵守适用的事故预防规定。
Æ 不要躺在贴片机底下，以免接触到贴片机支脚。所有组件和部件可以在元件供料器料台空间内
安装。但是，如果装配工作必须在贴片机底下完成，则必须用适当的方式固定贴片机。叉车不
得用做唯一的支承。
Æ 确保悬臂位于 PCB 传送导轨区域的上方，以便在进行装配工作时，头部运动不受限制，否则
会伤及人。
Æ 调整贴片机高度时，需要两个人来完成：
- 一个人进行装配，
- 一个人注意在装配过程中抬升的贴片机的情况，并确保贴片机不移动。
Æ 穿上专用安全靴，保护双脚。每个贴片机支脚重 6.75 kg。
4.5.3 工具和设备
调整贴片机的高度时，需要以下工具和设备：
- 开口扳手 17 / 19，部件号 00096278-01
Size 17，用于拆除装卸装置气缸的空气连接 4
- 开口扳手 30 / 36，部件号 00096286-01
