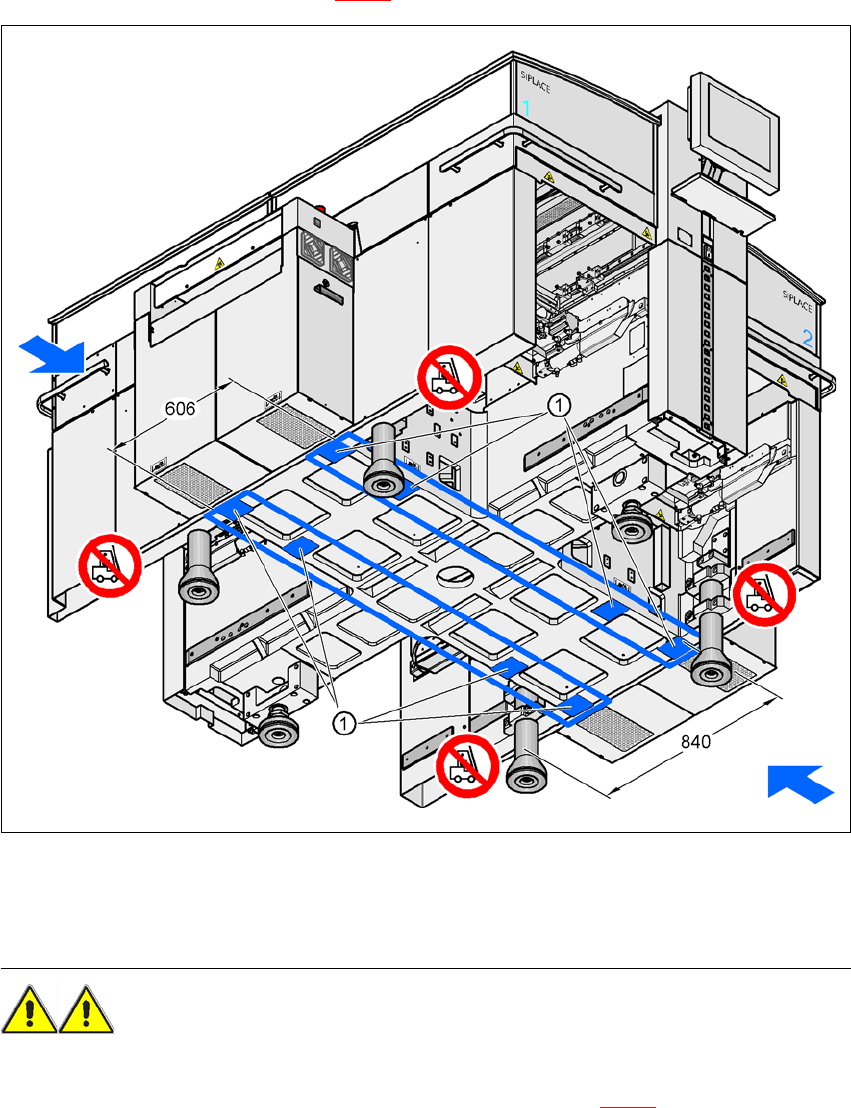

SIPLACE HF 系列用户手册 4 安装和试运行 软件版本 SR.505.xx 2004 年 7 月中文版 4.5 安装贴片机 171 4.5.4 预设 PCB 传送高度 Æ 将叉车的叉子推入贴片机下，如 图 4.5 - 1 所示。 4 图 4.5 - 1 接触表面 - 与 PCB 传送方向平行的叉子 (1) 叉车叉子的接触表面 警告 抬升贴片机 之前 ，必须注意以下几点，以免贴 片机受损，无法修复： - 打开叉子足够宽，使 其能够…
4 安装和试运行 SIPLACE HF 系列用户手册
4.5 安装贴片机 软件版本 SR.505.xx 2004 年 7 月中文版
170
Size 36，用于调整贴片机支脚高度的六角头螺钉 M24x80 4
- 单头扳手， size 65，部件号 00353827-01
Size 65, 用于调整 HS50 贴片机支脚上的六角锁紧螺母 M24 4
- 六角钥匙， size 10，部件号 00373926-01
用于固定隔室的六角套筒螺钉 M12x80 4
- 六角钥匙， size 14，部件号 00373927-01
用于固定垫块的六角套筒螺钉 M16x90，该垫块用于调整贴片机支脚高度 4
- 六角钥匙， size 19，部件号 00373928-01
用于固定贴片机支脚夹持器的六角套筒螺钉 M24x90 4
- 叉车
叉长： 最短 1800 mm 4
载荷： 最小 6000 kg 4
叉间宽度： 见图 4.5 - 1
4
- 酒精水平仪： 精确度 0.02 mm/m
- 气垫运输系统： SIPLACE HSxx，部件号 00119002-01
4 安装和试运行 SIPLACE HF 系列用户手册
4.5 安装贴片机 软件版本 SR.505.xx 2004 年 7 月中文版
172
Æ 确保抬升贴片机时，叉子的载荷均匀分配。在叉子和贴片机之间应有一个坚固的支承，这样可
以防止贴片机在抬升时倾翻。这样做还可以防止将载荷加到贴片机的一个支脚上，以免贴片机
支脚的固定装置变形。我们建议在抬升机贴片时，应另安排一人观察整个过程，确保贴片机被
叉车铲起时，不会向一侧倾翻。
Æ 使用升降叉，抬高贴片机约 35 cm，以免降低贴片机时，双脚意外受伤。
贴片机有 6 个支脚支撑。
- 4 个贴片机支脚 （图 4.5 - 2
中的 1）。
- 2 个 HS50 贴片机支脚（图 4.5 - 2
中的 2）， 带 2 个用于调整高度的隔室（图 4.5 - 2 中的
3 和 4）。
4
图
4.5 - 2
贴片机支脚
4
(1) 贴片机支脚
(2) HS50 贴片机支脚
