4 安装和试运行 SIPLACE HF 系列用户手册 4.5 安装贴片机 软件版 本 SR.505.xx 2004 年 7 月中文版 178 4.5.5 将扩展套件安装到贴片机机架上 4.5.5.1 将扩展套件安装在 PCB 输入侧上 交付贴片机时， PCB 输入侧 和输入传送导轨上的扩展套件已拆 除。按以 下步骤，将 扩展套件安装 在 PCB 输入侧上： - 安装输入传送导轨 见第 4.5.6 节，第 179 页 - 将扩展套件安装在…
SIPLACE HF 系列用户手册 4 安装和试运行
软件版本 SR.505.xx 2004 年 7 月中文版 4.5 安装贴片机
177
Æ 用 19 mm 螺丝刀头松开 2 个六角套筒螺钉 M24x90 （图 4.5 - 5 中的 4），使贴片机支脚 （图
4.5 - 5
中的 5）缓慢滑下。
Æ 用 14 mm 螺丝刀头松开 2 个六角套筒螺钉 M16x90 （图 4.5 - 5 中的 2），并卸下高度调整块
（图 4.5 - 5
中的 6）。
Æ 使用 size 36 开口扳手，将六角头螺钉 M24x80（图 4.5 - 5 中的 3）拧入垫块或从垫块（见图
4.5 - 5
中的 6）拧下来，直至同样长度的螺钉螺纹从垫块的两侧显现出来。
Æ 用 2 个六角套筒螺钉 M16x90 (2)，将高度调整块（见图 4.5 - 5 中的 6）固定在所需的高度上：
830 mm、 900 mm、 930 mm 或 950 mm (1)。
Æ 为每个贴片机支脚设定高度。
Æ 现在，使用叉车小心降低贴片机，直至贴片机支脚平稳接触到地面。应始终还有一个人在现
场，确保贴片机下降时稳定。必须轻轻地松开贴片机支脚夹持器。
Æ 继续下降贴片机，直至贴片机支脚接触到用于调整高度的六角头螺钉 M24x80 (3)。
Æ 确保 HS50 贴片机支脚（见图 4.5 - 2 中的 2）不接触到地面。如有必要，轻轻地将 HS50 贴片
机支脚拧入贴片机或隔室内。
4 安装和试运行 SIPLACE HF 系列用户手册
4.5 安装贴片机 软件版本 SR.505.xx 2004 年 7 月中文版
178
4.5.5 将扩展套件安装到贴片机机架上
4.5.5.1 将扩展套件安装在 PCB 输入侧上
交付贴片机时， PCB 输入侧和输入传送导轨上的扩展套件已拆除。按以下步骤，将扩展套件安装
在 PCB 输入侧上：
- 安装输入传送导轨
见第 4.5.6 节，第 179 页
- 将扩展套件安装在
PCB 输入侧上 见第 4.5.7 节，第 181 页
- 在
HF 和 HF/3 贴片机上安装计算机装置 见第 4.5.8 节，第 185 页
- 在
HF 和 HF/3 贴片机上安装轴单元 见第 4.5.12 节，第 199 页
- 安装主要故障指示器
见第 4.5.13 节，第 203 页
- 将贴片机集成到生产线上
见第 4.5.14 节，第 203 页
- 对贴片机进行最后调整
见第 4.5.15 节，第 207 页
4.5.5.2 将扩展套件安装在 PCB 输出侧上
如果为了便于运输， PCB 输出侧上的扩展套件也已拆除。因此，在将贴片机集成到生产线之前，
须执行以下步骤 （见第 4.5.14
节，第 203 页）：
- 安装输出传送导轨
见第 4.5.10 节，第 193 页
- 将扩展套件安装在
PCB 输出侧上 见第 4.5.11 节，第 195 页
- 在
HF 和 HF/3 贴片机上安装轴单元 见第 4.5.12 节，第 199 页
- 安装主要故障指示器
见第 4.5.13 节，第 203 页
- 将贴片机集成到生产线上
见第 4.5.14 节，第 203 页
- 对贴片机进行最后调整
见第 4.5.15 节，第 207 页
SIPLACE HF 系列用户手册 4 安装和试运行
软件版本 SR.505.xx 2004 年 7 月中文版 4.5 安装贴片机
179
4.5.6 安装输入传送导轨
4.5.6.1 工具
- 六角钥匙， DIN 911，套
- 十字螺钉刀， size 1
4.5.6.2 组件
4

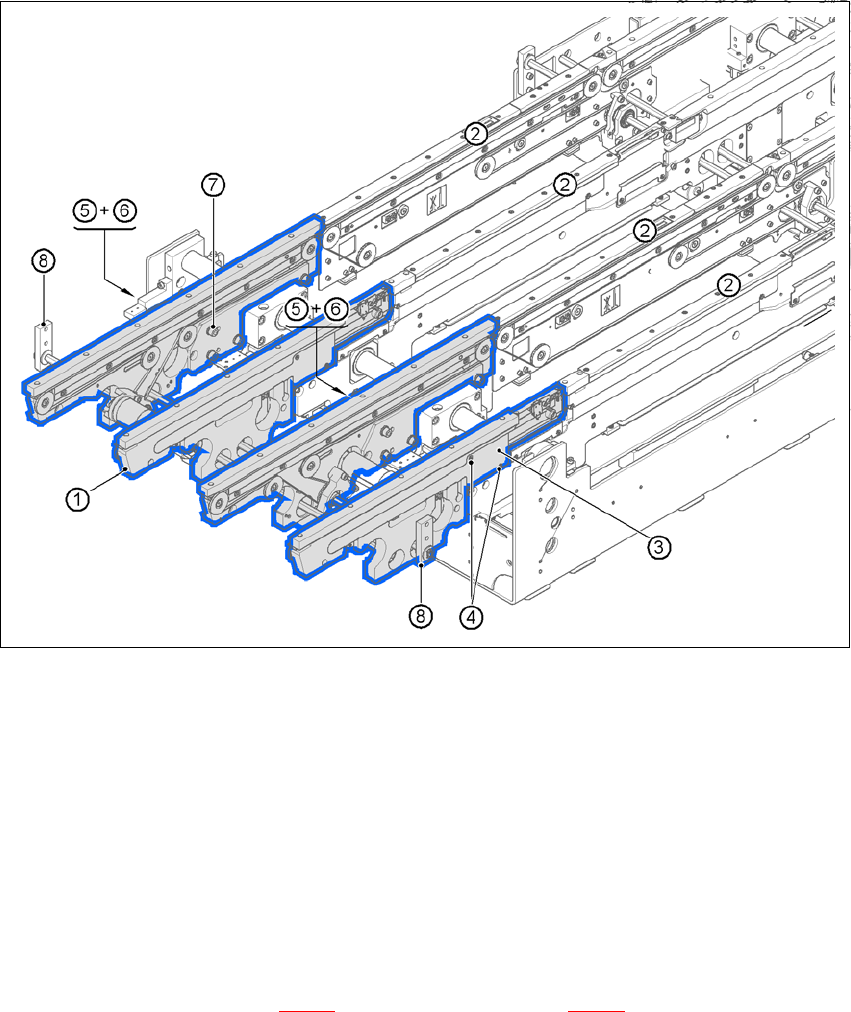

图
4.5 - 6
输入传送导轨
-
双传送导轨
4
(1) 输入传送导轨，面板
(2) 处理传送导轨 1，面板
(3) 电缆盖 20 x 200
(4) 每个电缆盖需要 2 个埋头螺钉， ISO 7046， M3x6
(5) 电缆盖 20 x 310
(6) 每个电缆盖需要 1 个凹槽帽螺钉 DIN 912， M3x5
(7) 每个面板需要 4 个凹槽帽螺钉 DIN 912， M6x16 和垫圈
(8) 六角轴导板
Æ 卸下输出传送导轨面板 （图 4.5 - 6 中的 1）上的电缆盖 （图 4.5 - 6 中的 3 和 5）。
