4 安装和试运行 SIPLACE HF 系列用户手册 4.5 安装贴片机 软件版 本 SR.505.xx 2004 年 7 月中文版 186 4 图 4.5 - 1 1 计算机装置，后面板 - 连接插头 (1) 电缆导板
SIPLACE HF 系列用户手册 4 安装和试运行
软件版本 SR.505.xx 2004 年 7 月中文版 4.5 安装贴片机
185
4.5.8 在 HF 和 HF/3 贴片机上安装计算机装置
4.5.8.1 计算机装置 - 电气连接点
4
图
4.5 - 10
计算机装置，前面板
-
连接插头
(1) 电缆导板
’’œ‡ªŽ 2/4 ’’œ‡ªŽ 1/3
’’œ‡ªŽ 2/4 ’’œ‡ªŽ 1/3
CAN Þ‹œ? 2 CAN Þ‹œ? 2 CAN Þ‹œ? 1 CAN Þ‹œ? 1
4 安装和试运行 SIPLACE HF 系列用户手册
4.5 安装贴片机 软件版本 SR.505.xx 2004 年 7 月中文版
186
4

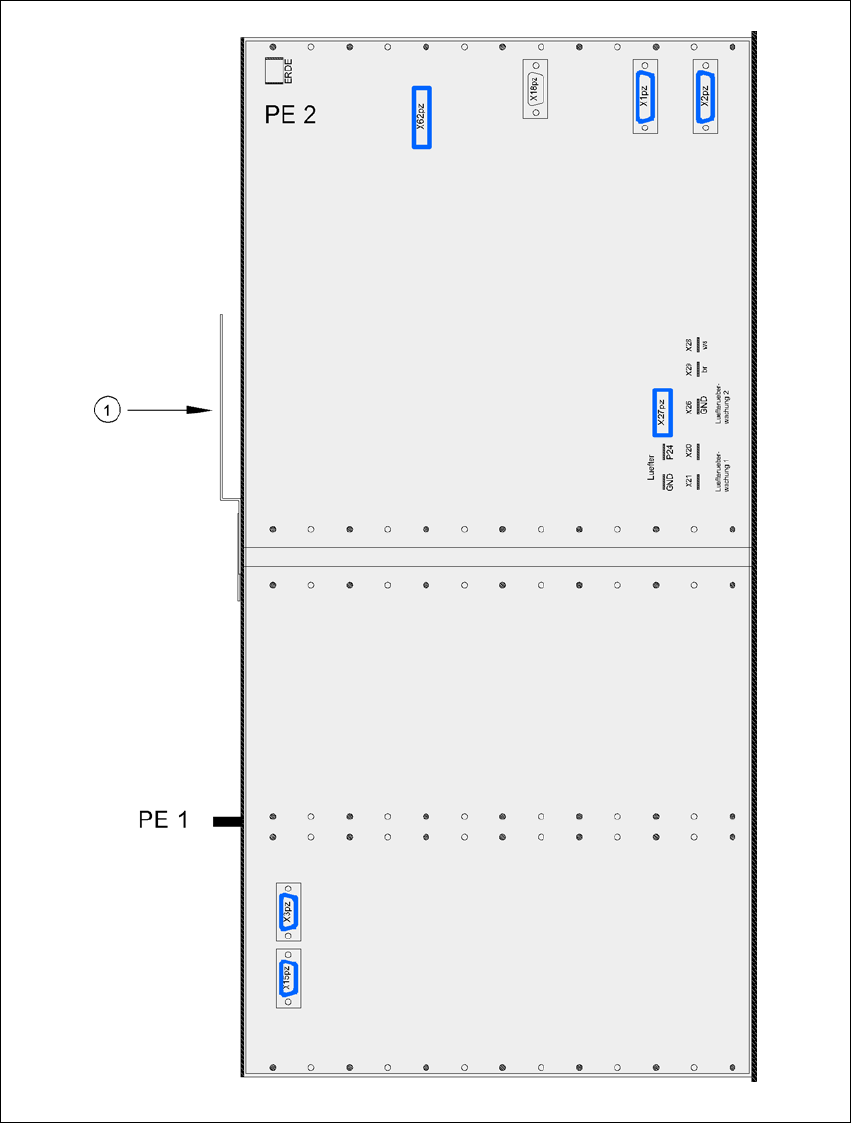

图
4.5 - 11
计算机装置，后面板
-
连接插头
(1) 电缆导板
SIPLACE HF 系列用户手册 4 安装和试运行
软件版本 SR.505.xx 2004 年 7 月中文版 4.5 安装贴片机
187
4.5.8.2 HF 贴片机计算机装置，连接插头
Æ 按下图所示，连接电源电缆：
4
4
计算机装置，前面板
插头
连接电缆
注意
插头 电缆
X5pc
X5pc 03002958 + 03002559
尽可能插到挡杆处
X7pc
X7pc 03002967
用螺钉紧固
X8pc
X8pc 03002970
用螺钉紧固
X6pn
X6pn 03010051
用螺钉紧固
X6pt
X6pt 03002507 W1+W2
用螺钉紧固
X7pt
X7pt 03003438 W1+W2
用螺钉紧固
X6pu
X6pu 03002508 W1+W2
用螺钉紧固
X7pu
X7pu 03003435 W1+W2
用螺钉紧固
计算机装置，后面板
插头
连接电缆
注意
插头 电缆
X15pz
X15pz 03003434
用螺钉固定
X3pz
X3pz 03004063
用螺钉固定
PE1
电缆环 接地电缆
按图 4.5 - 8
所示固定，
第 183
页
X27pz
X27pz 03003437 W1-W2
尽可能插到挡杆处
X2pz
X2pz 03002966 W1-W5
用螺钉固定
X1pz
X1pz 03002969 W1-W5
用螺钉固定
X62pz
X62pz 03002488
咬合就位
PE2
电缆接线头 接地电缆 尽可能插到挡杆处
X1
扩展套件风扇 尽可能插到挡杆处
