4 安装和试运行 SIPLACE HF 系列用户手册 4.5 安装贴片机 软件版 本 SR.505.xx 2004 年 7 月中文版 190 4.5.9 在 HF/3 贴片机上安装轴单元 （悬臂 1 和悬臂 4 ） 4.5.9.1 HF/3 轴单元 （悬 臂 1 和悬臂 4 ） - 电气连 接点 4 图 4.5 - 12 HF/3 轴单元 （悬臂 1 和悬臂 4 ）， 后 面 板 - 连接插头
SIPLACE HF 系列用户手册 4 安装和试运行
软件版本 SR.505.xx 2004 年 7 月中文版 4.5 安装贴片机
189
4.5.8.4 安装计算机装置
Æ 小心地将计算机装置抬起，插入扩展套件的轨道中。
Æ 确保不要挤压任何电缆。
Æ 检查前部面板电缆是否位于侧面的电缆固定板上 （图 4.5 - 10 中的 1，第 185 页）。
Æ 用电缆夹将电缆固定在前面板上。
Æ 将计算机装置推入扩展套件中，尽可能靠近挡杆处。
Æ 将风扇电缆连接到计算机装置电缆上。
Æ 用凹槽帽螺钉固定计算机装置。
Æ 按图 4.5 - 7，第 181 页所示，将接地电缆固定在门上 （图 4.5 - 8 中的 2，第 183 页）。
Æ 锁上门。
请注意
对于 HF 贴片机，从第 4.5.8.5
节“安装盖子”继续。
对于 HF/3 贴片机，从第 4.5.9
节“在 HF/3 贴片机上安装轴单元 （悬臂 1 和悬臂 4）”， 第 190
页继续。
4.5.8.5 安装盖子
Æ 按图 4.5 - 7，第 183 页所示，将接地电缆固定在每个盖子 （图 4.5 - 8 中的 5）上。
Æ 用 6 个凹槽帽螺钉将每个盖子固定在贴片机机架上。
请注意
如已拆除输出传送导轨，从 4.5.10
节“安装输出传送导轨”， 第 193 页继续。 如尚未拆除输出传
送导轨，则从第 4.5.14 节“将贴片机集成到生产线上”， 第 203 页继续装配。
4 安装和试运行 SIPLACE HF 系列用户手册
4.5 安装贴片机 软件版本 SR.505.xx 2004 年 7 月中文版
190
4.5.9 在 HF/3 贴片机上安装轴单元 （悬臂 1 和悬臂 4）

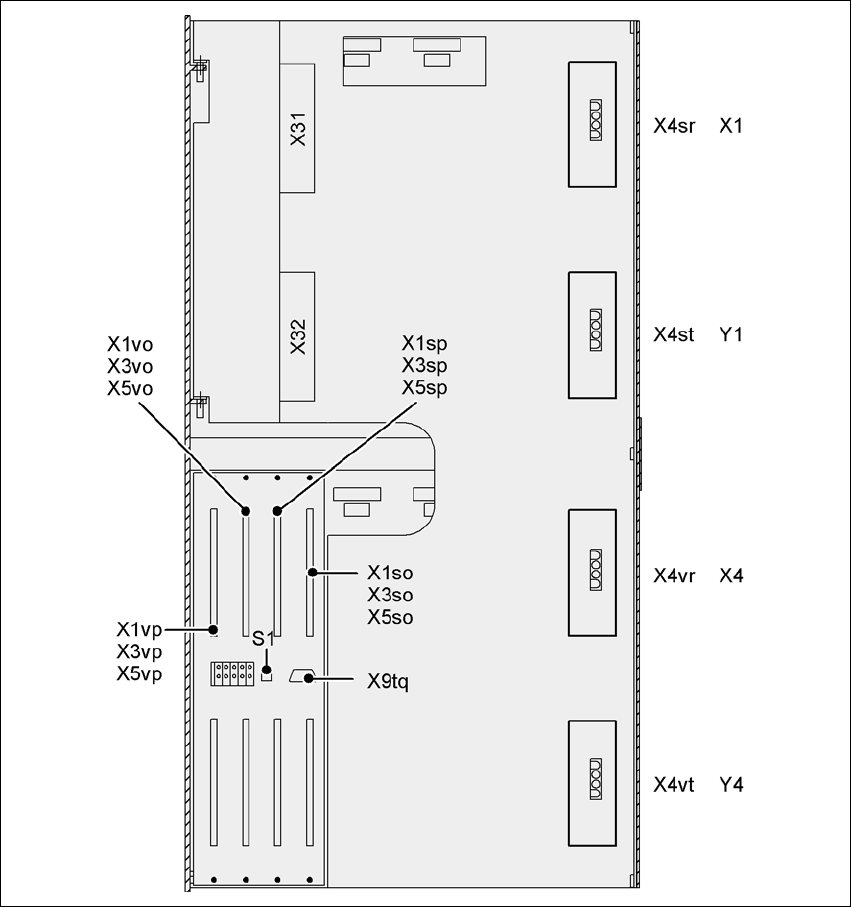

4.5.9.1 HF/3 轴单元 （悬臂 1 和悬臂 4） - 电气连接点
4
图
4.5 - 12 HF/3
轴单元
（悬臂
1
和悬臂
4
）， 后 面 板
-
连接插头
SIPLACE HF 系列用户手册 4 安装和试运行
软件版本 SR.505.xx 2004 年 7 月中文版 4.5 安装贴片机
191
4.5.9.2 HF/3 轴单元 （悬臂 1 和悬臂 4） - 连接插头
Æ 按下图所示，连接电源电缆：
4
4
Æ 检查 S1 的开关设置
1：关闭
2：关闭
4.5.9.3 安装 HF/3 轴单元 （悬臂 1 和悬臂 4）
Æ 小心地将轴单元抬起，插入扩展套件的轨道中。
Æ 确保不要挤压任何电缆。
轴单元
悬臂 1 和悬臂 4
插头
连接电缆
注意
插头 电缆
X31
X31 03009762
03009763
03009764
03009765
03009766 W1-W5
用线夹紧固接头
X32
X32 03009822
03009823
03009824
03009825
03009827
用线夹紧固接头
X4sr
X4sr 03009760
将接头咬合入位
X4st
X4st 03009761
将接头咬合入位
X4vr
X4vr 03009820
将接头咬合入位
X4vt
X4vt 03009821
将接头咬合入位
X1so
X3so
X5so
X1so
X3so
X5so
03009771
03009772
03009773
尽可能插到挡杆处
X1sp
X3sp
X5sp
X1sp
X3sp
X5sp
03009774
03009775
03009776
尽可能插到挡杆处
X1vo
X3vo
X5vo
X1vo
X3vo
X5vo
03009831
03009832
03009833
尽可能插到挡杆处
X1vp
X3vp
X5vp
X1vp
X3vp
X5vp
03009834
03009835
03009836
尽可能插到挡杆处
X9tq
X9tq 03010051
拧紧
