SIPLACE HF 系列用户手册 4 安装和试运行 软件版本 SR.505.xx 2004 年 7 月中文版 4.5 安装贴片机 205 Æ 确保抬升贴片机时，叉子的载荷均匀分配。在叉 子和贴片机之间应有一个坚 固的支承，这样可 以防止贴片机在抬升时倾翻。这 样做还可以防止将载荷加到贴 片机的一个支脚上，以免贴 片机 支脚的固定装置变形。我们建议 在抬升机贴片时，应另安排一 人观察整个过程，确保贴片 机被 叉车铲起时，不会向一侧倾翻。…
4 安装和试运行 SIPLACE HF 系列用户手册
4.5 安装贴片机 软件版本 SR.505.xx 2004 年 7 月中文版
204
4.5.14.1 叉车定位
4

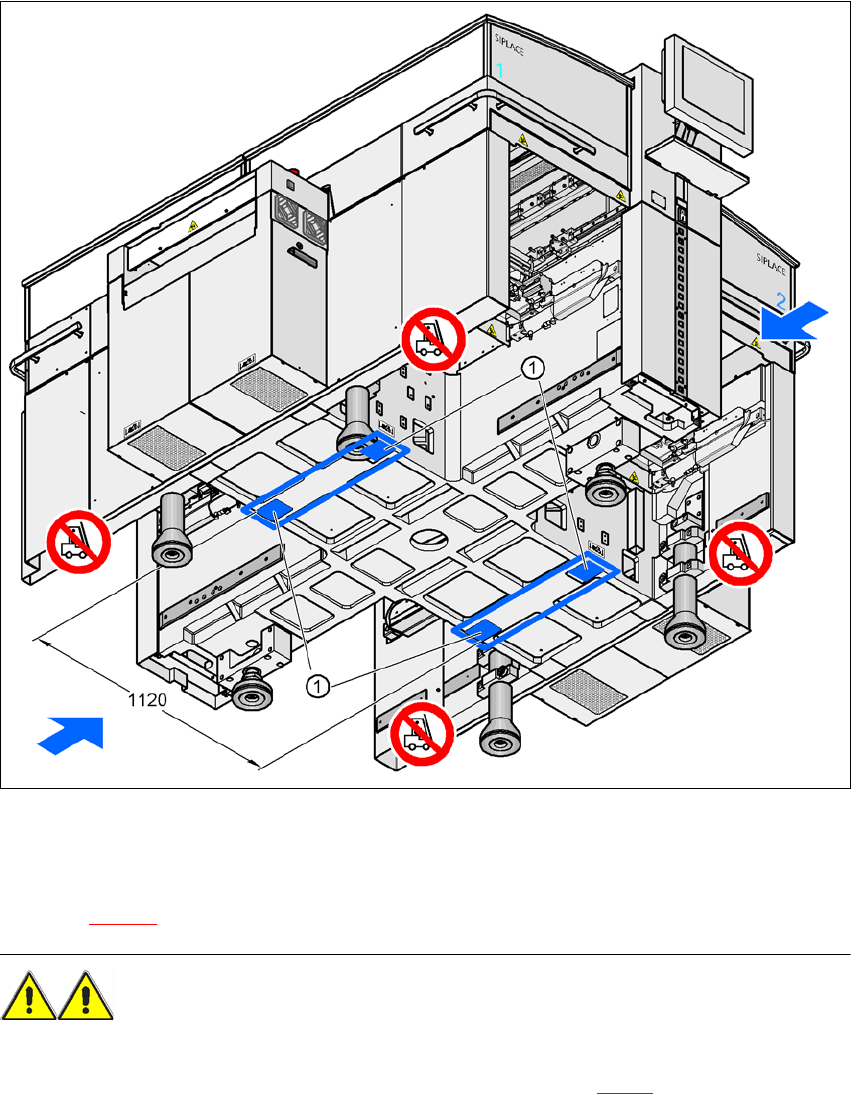

图
4.5 - 19
接触表面
-
垂直于
PCB
传送方向的叉子
(1) 叉车叉子的接触表面
Æ 使叉车垂直于 PCB 传送方向，然后打开叉子，打开的宽度应使叉子上贴片机的载荷均匀分布
（见图 4.5 - 19
）。
警告
抬升贴片机
之前
，必须注意以下几点，以免贴片机受损，无法修复：
- 叉子的间距必须在 800 到 900 mm 之间。叉车的插入表面，见图 4.3 - 3
。接触表面之间的最大
距离为 1120 mm。不要加大叉子的间距，否则贴片机抬起时，会偏向机架的侧面，导致贴片
机机架变形。
SIPLACE HF 系列用户手册 4 安装和试运行
软件版本 SR.505.xx 2004 年 7 月中文版 4.5 安装贴片机
205
Æ 确保抬升贴片机时，叉子的载荷均匀分配。在叉子和贴片机之间应有一个坚固的支承，这样可
以防止贴片机在抬升时倾翻。这样做还可以防止将载荷加到贴片机的一个支脚上，以免贴片机
支脚的固定装置变形。我们建议在抬升机贴片时，应另安排一人观察整个过程，确保贴片机被
叉车铲起时，不会向一侧倾翻。
4.5.14.2 运输贴片机时的注意事项
警告
运输贴片机时，确保
所有
支脚都已离开地面。否则，支脚会与地面摩擦，并撞上障碍物。这会损
坏贴片机机架上的支脚固定装置。
4 安装和试运行 SIPLACE HF 系列用户手册
4.5 安装贴片机 软件版本 SR.505.xx 2004 年 7 月中文版
206
4.5.14.3 贴片机与标线对齐
Æ 用叉车将贴片机定位在标线上的一个空位置上。
警告 4
缓慢下降贴片机。应安排另一个人注意贴片机的下部，确保贴片机的支脚同时触地。如果贴
片机一侧的支脚很重地撞到地面上，固定装置会受损。
4
4.5.14.4 使用气垫运输系统校准贴片机
Æ 将气垫运输系统的 4 个气垫放在贴片机机架的下部。
Æ 升起贴片机，然后根据标线校准贴片机。
Æ 检查相邻贴片机 PCB 传送导轨的距离。此距离必须在 1 mm 到 3 mm 之间。
Æ 降下贴片机。
4

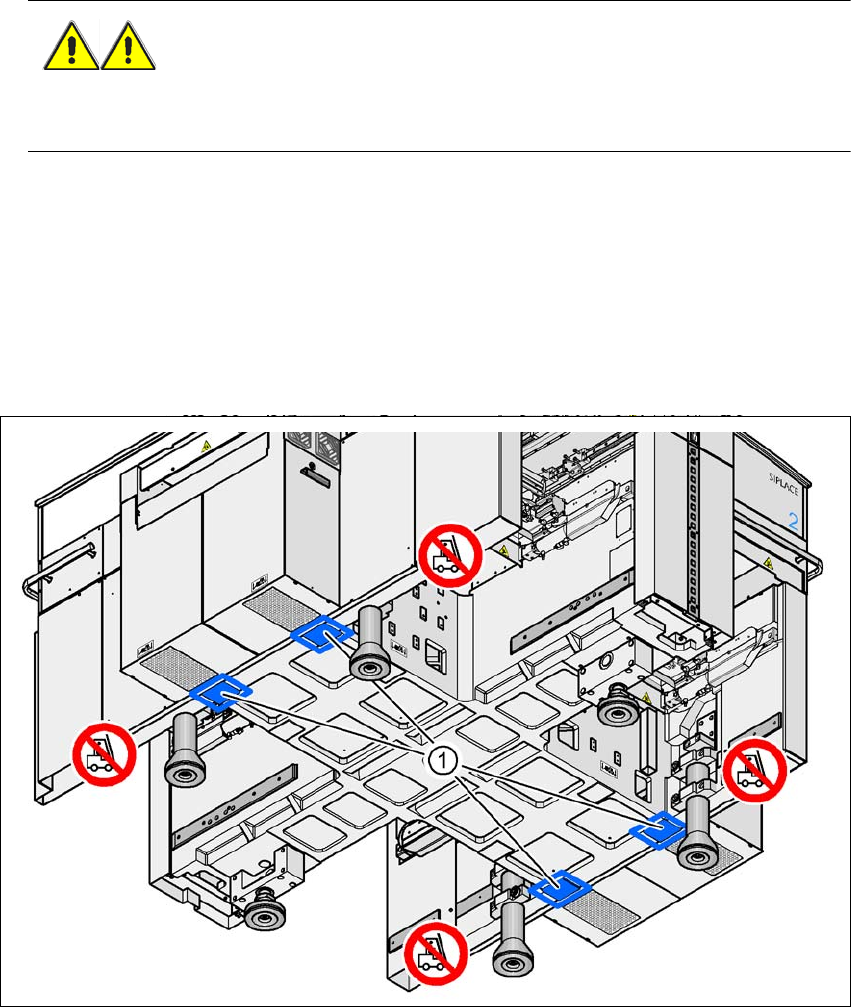

图
4.5 - 20
气垫运输系统的接触位置
(1) 气垫运输系统的接触表面
