SIPLACE HF 系列用户手册 4 安装和试运行 软件版本 SR.505.xx 2004 年 7 月中文版 4.5 安装贴片机 207 4.5.15 对贴片机进行最后调整 Æ 将贴片机的酒精水平仪沿 X 、 Y 轴方向 （见图 4.5 - 21 ） ， 放在贴片区 1 内的 PCB 传送导轨的 面板上。 PCB 传送导轨的宽度默认 设置为 136 mm 。 请注意： 4 对于双传送导轨，只能将酒精水平 仪放在贴片机的外面板上。 只有…
4 安装和试运行 SIPLACE HF 系列用户手册
4.5 安装贴片机 软件版本 SR.505.xx 2004 年 7 月中文版
206
4.5.14.3 贴片机与标线对齐
Æ 用叉车将贴片机定位在标线上的一个空位置上。
警告 4
缓慢下降贴片机。应安排另一个人注意贴片机的下部，确保贴片机的支脚同时触地。如果贴
片机一侧的支脚很重地撞到地面上，固定装置会受损。
4
4.5.14.4 使用气垫运输系统校准贴片机
Æ 将气垫运输系统的 4 个气垫放在贴片机机架的下部。
Æ 升起贴片机，然后根据标线校准贴片机。
Æ 检查相邻贴片机 PCB 传送导轨的距离。此距离必须在 1 mm 到 3 mm 之间。
Æ 降下贴片机。
4
图
4.5 - 20
气垫运输系统的接触位置
(1) 气垫运输系统的接触表面
SIPLACE HF 系列用户手册 4 安装和试运行
软件版本 SR.505.xx 2004 年 7 月中文版 4.5 安装贴片机
207
4.5.15 对贴片机进行最后调整
Æ
将贴片机的酒精水平仪沿 X、Y 轴方向（见图 4.5 - 21），放在贴片区 1 内的 PCB 传送导轨的
面板上。 PCB 传送导轨的宽度默认设置为 136 mm。
请注意： 4
对于双传送导轨，只能将酒精水平仪放在贴片机的外面板上。只有这样，才能在 X 方向上调
整贴片机。
Æ 测量 PCB 传送导轨顶部边缘与地面之间的距离。此距离应为 800 mm、900 mm、930 mm 或
950 mm。
4

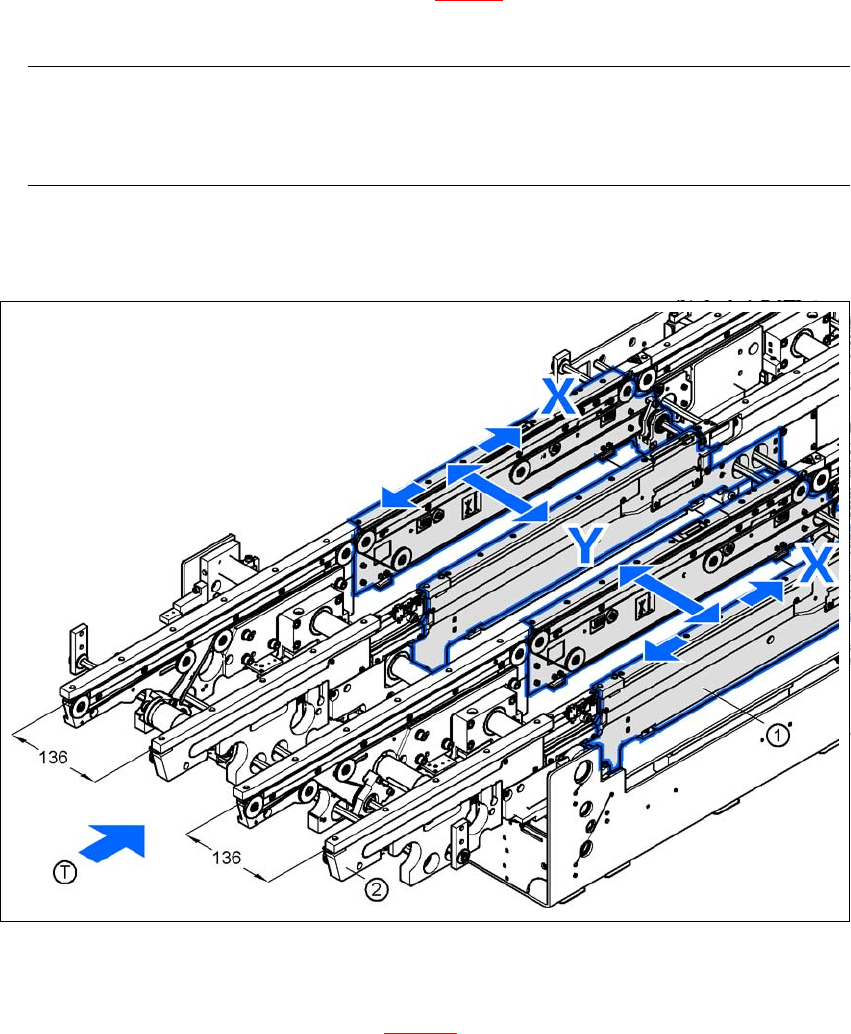

图
4.5 - 21
在
X
和
Y
轴方向上调整贴片机
4
4
Æ 用开口扳手调整六角头螺钉 M24x80（图 4.5 - 22 中的 1），以便贴片机酒精水平仪上的标记不
偏离 PCB 传送高度要求的零点。
4 安装和试运行 SIPLACE HF 系列用户手册
4.5 安装贴片机 软件版本 SR.505.xx 2004 年 7 月中文版
208
4
图
4.5 - 22
调整贴片机支脚的高度
(1) 用于调整高度的六角头螺钉 M24x80
(2) 贴片机支脚
(3) 夹持器
(4) M24x90 六角套筒螺钉
Æ 检查规定的 PCB 传送高度。
Æ 如果贴片机已校准，用 size 19 的六角钥匙拧紧六角套筒螺钉 M24x90（位置 4）。该螺钉用于
将夹持器固定在所有的贴片机支脚 (3) 上。
Æ 拧松 HS50 贴片机支脚，直至其牢固地贴在地面上。
Æ 确保 HS50 贴片机支脚未拧松，否则无法调整贴片机。
