SIPLACE HF 系列用户手册 5 贴片机的使用 软件版本 SR.505.xx 2004 年 7 月中文版 5.4 安装供料器 223 图 5.4 - 2 在元件供料器料台上插入 30 或 45 mm 宽的供料器 (1) 供料器，宽 30 mm (2) 供料器，宽 45 mm (3) 供料器，宽 30 mm
5 贴片机的使用 SIPLACE HF 系列用户手册
5.4 安装供料器 软件版本 SR.505.xx 2004 年 7 月中文版
222
5.4.1 准备设置中的元件供料器料台和供料器
Æ
选择要使用的供料器位置。
Æ 将贴片头移到等待位置，并按下 Emergency stop （急停）按钮。
Æ 打开保护罩。
Æ 清洗供料器的接触表面以及元件供料器料台上供料器的接触表面。
5.4.2 插入供料器
Æ 首先将供料器 (1) 的前部，即带槽支脚的侧面，插入到元件供料器料台 (4) 以便元件供料器料
台上的对中销 (2) 滑到供料器支脚的槽中。
Æ 然后，降低供料器的后部，直至对中球 (3) 进入供料器的孔里，看不见为止。
Æ 确保供料器在元件供料器料台上的位置与其宽度相适应 （见图 5.4 - 2）。
Æ 检查供料器是否牢固地置于元件供料器料台上。
Æ 将供料器插头 (5) 插在其所在位置底部的插座中。
请注意 5
由于供料器通过此插座接收控制脉冲，所以连接供料器时，要确保连接到正确插座上。 如果
没有连接到正确的插座上，供料器无法正确工作。使用的供料器用户手册将对插头和对应的
插座情况进行详细说明。 5
Æ 关闭保护罩。
Æ 松开 Emergency stop （急停）按钮。
Æ 按下 Start （启动）按钮，重新打开控制部件。
Æ 必要时，检查续料情况。
Æ 继续贴片。
SIPLACE HF 系列用户手册 5 贴片机的使用
软件版本 SR.505.xx 2004 年 7 月中文版 5.4 安装供料器
223

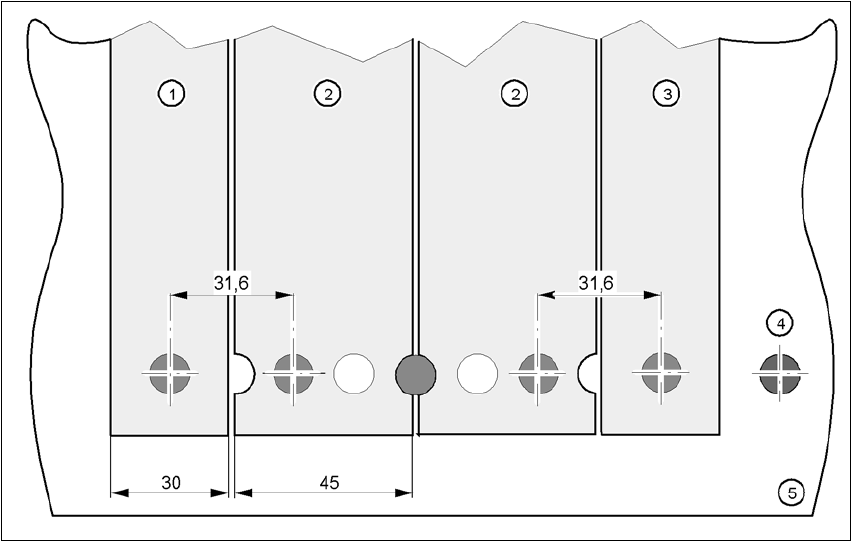

图
5.4 - 2
在元件供料器料台上插入
30
或
45 mm
宽的供料器
(1) 供料器，宽 30 mm
(2) 供料器，宽 45 mm
(3) 供料器，宽 30 mm
5 贴片机的使用 SIPLACE HF 系列用户手册
5.5 贴片机的初步安装 软件版本 SR.505.xx 2004 年 7 月中文版
224
5.5 贴片机的初步安装
按照以下步骤，完成贴片机的初步安装。
Æ 从供料器组件中取出料带，并用吸尘器吸净组件的表面以及料带导向器的周围区域。
Æ 清空废料带容器 （见图 5.3 - 2 中的 3）。
Æ 用一块浸有无水乙醇的布，擦净供料器的支承表面。
Æ 用一块无纺布，将少量 WD40 防锈液涂于支承表面上。
Æ 用吸尘器或一把短毛刷清除元件供料器料台上的松散元件。
注意
避免用手指从元件料台的磁性导轨上取下元件，因为细小的金属碎片也可能会造成伤害。 5
请注意
元件供料器料台上的压缩空气分配器轨道用于连接散料盒式供料器。此轨道与 PCB 的传送
导轨的走向平行，而且上面具有带开口的吸嘴。要确保吸嘴不被弄脏，亦不会与润滑油或润
滑脂相接触。 润滑脂、润滑油或脏物既可导致供料器出现故障，也会使供料器中的元件变得
无法使用！ 5
Æ 检查磁性轨道上的表面是否有凹凸不平处或损伤，必要时用油石磨光。
Æ 用浸有无水乙醇的布擦洗磁性轨道。
Æ 用一块无纺布将少量 WD40 防锈液涂在磁性轨道上。
Æ 用一块浸有无水乙醇的布擦洗元件供料器料台的支承表面，然后用一块无纺布涂以少量防锈液
WD40。
Æ 用吸尘器清理料带容器。
Æ 确保供料器正确地分隔开。
Æ 供料器的所有柱销是否插在正确的位置？
Æ 确保供料器的料带传送装置间隔正确。
Æ 将供料器前部的废料带长度缩短至 1 厘米。
Æ 检查料带容器中的分隔板是否正确插入 （见图 5.3 - 2 中的 5）。
Æ 检查元件料盘的直径，并插入大料盘芯轴。
Æ 将短料带的端头接在一起。
维护初步安装区的人员能使用的设备与贴片机操作员使用的相同。 详细设备清单见第 5.1.1.2
节。
