00193936-02 - 第247页
SIPLACE HF 系列用户手册 6 元件的处理 软件版本 SR.505.xx 2004 年 7 月中文版 6.2 供料器的技术数据 247 6.2.9 用于深料袋的 44 mm S DP 供料器 图 6.2 - 9 44 mm S DP 供料器 部件号 00141 194 -xx 6 宽度 54.3 mm 6 每个供料器的料槽数目 1 6 占用的料位 2 6 供料器最大数目 4 x 7 6 料带高度 最高 25 mm 6 传送步距 …
6 元件的处理 SIPLACE HF 系列用户手册
6.2 供料器的技术数据 软件版本 SR.505.xx 2004 年 7 月中文版
246
6.2.8 44 mm S 供料器
图
6.2 - 8 44 mm S
供料器
部件号 00141094-xx 6
宽度 54.3 mm 6
每个供料器的料槽数目 1 6
占用的料位 2 6
供料器最大数目 4 x 7 6
7 英寸料盘的元件容量 约 2000 6
传送步距 （可变） 4 至 52 mm （以 4 mm 的增量） 6
SIPLACE HF 系列用户手册 6 元件的处理
软件版本 SR.505.xx 2004 年 7 月中文版 6.2 供料器的技术数据
247

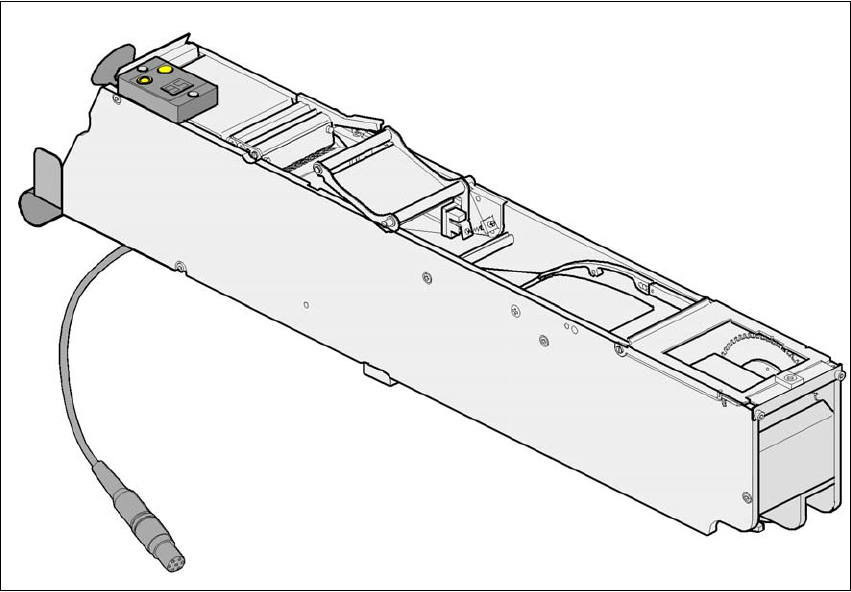

6.2.9 用于深料袋的 44 mm S DP 供料器
图
6.2 - 9 44 mm S DP
供料器
部件号 00141194-xx 6
宽度 54.3 mm 6
每个供料器的料槽数目 1 6
占用的料位 2 6
供料器最大数目 4 x 7 6
料带高度 最高 25 mm 6
传送步距 （可变） 4 至 56 mm （以 4 mm 的增量） 6
6 元件的处理 SIPLACE HF 系列用户手册
6.2 供料器的技术数据 软件版本 SR.505.xx 2004 年 7 月中文版
248
6.2.10 56 mm S 供料器
6
图
6.2 - 10 56 mm S
供料器
6
部件号 . 00141095-xx 6
宽度 66.2 mm 6
每个供料器的料槽数目 1 6
占用的料位 2.5 6
供料器最大数目 4 x 6 6
7 英寸料盘的元件容量 约 2000 6
传送步距 （可变） 4 至 68 mm （以 4 mm 的增量） 6
