6 元件的处理 SIPLACE HF 系列用户 手册 6.2 供料器的技术数据 软件版本 SR.505.xx 2004 年 7 月中文版 256 6.2.16.1 功 能说明 元件处理组件的结构与供料器结构 基本相同。唯一的区别就是元 件处理组件有空料带，而不 是元 件料带。故障元件可放在空料带袋 里，而不会损坏料带。这就意 味着，故障元件可手动检查 、修 理，重新使用。处理传送导轨的优 点是操作员可在不中断贴片机 运行的情况下，清除分…
SIPLACE HF 系列用户手册 6 元件的处理
软件版本 SR.505.xx 2004 年 7 月中文版 6.2 供料器的技术数据
255
6.2.16 元件处理组件
6

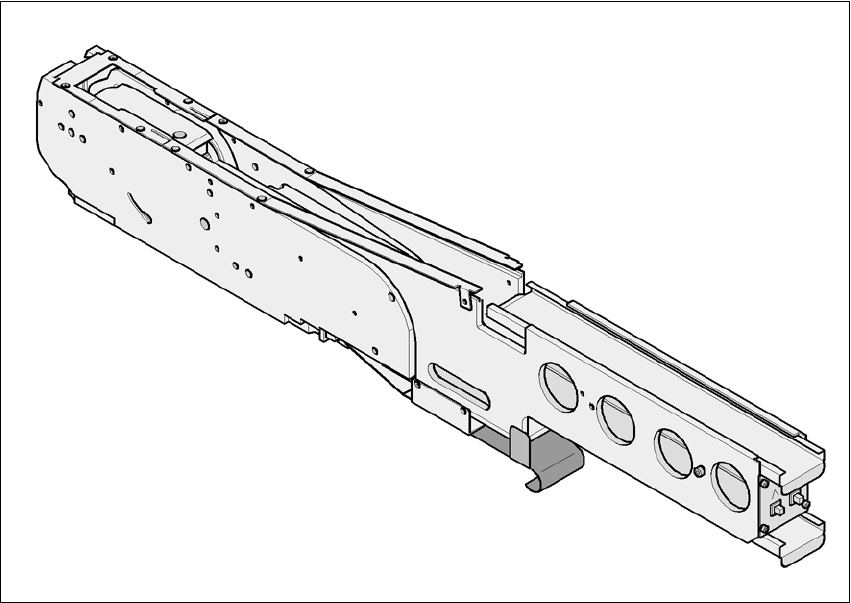

图
6.2 - 16
元件处理组件
6
部件号 00141200-xx
宽度 54.3mm
每个组件的料槽 1
料位数 2
元件范围 袋尺寸 30 x 30 mm² 时，最大 27x27mm ²
袋尺寸 15 x 30 mm ² 时，最大 13 x 13 mm²
最大元件高度 14 mm
传送步距 （可变） 袋尺寸 15 x 30 mm² 时， 20 mm
袋尺寸 30 x 30 mm² 时， 36 mm
6 元件的处理 SIPLACE HF 系列用户手册
6.2 供料器的技术数据 软件版本 SR.505.xx 2004 年 7 月中文版
256
6.2.16.1 功能说明
元件处理组件的结构与供料器结构基本相同。唯一的区别就是元件处理组件有空料带，而不是元
件料带。故障元件可放在空料带袋里，而不会损坏料带。这就意味着，故障元件可手动检查、修
理，重新使用。处理传送导轨的优点是操作员可在不中断贴片机运行的情况下，清除分开的元
件。一旦传送带上的所有袋子被装满，显示器屏幕上就会显示信息，提示操作员清除元件。 6
6.2.16.2 系统要求
为使用元件处理组件，必须满足以下系统要求： 6
SIPLACE Pro 计算机软件 V 2.0 或更高版本
站计算机软件 V 505.xx 或更高版本
请注意：
元件处理组件必须在 SIPLACE Pro 计算机上配置，在站计算机上激活。 6
6.2.16.3 使用元件处理组件进行元件处理的条件
如符合下列条件，可将元件置于处理组件上： 6
- SIPLACE Pro 计算机的设置中必须包括要处理的元件类型。
- 必须确定这些元件，以便返回。
- 要分开从料盘中拾取的元件，请将这些元件放回料盘。只有下降组件中用焊剂浸透的元件才放
置在元件处理组件中，以便将其分开。
SIPLACE HF 系列用户手册 6 元件的处理
软件版本 SR.505.xx 2004 年 7 月中文版 6.2 供料器的技术数据
257
6.2.17 华夫盘 （手动料盘）支承
华夫盘的支承允许从单个华夫盘中拾取元件。华夫盘可手动更换。 6
6
图
6.2 - 17
安装
(1) 对中销
(2) 磁性导轨
(3) 对中球
(14)， (15) 此位置不得填充。
华夫盘支承置于元件供料器料台上，如同一个传送导轨。支承有两个不同的版本，只是宽度不一
样。 6
大型华夫盘 （260x360mm²，填充 9 个料位）支承
部件号 00116430-01 6
小型华夫盘 （136x360 mm² ，填充 5 个料位）支承
部件号 00116432-01 6
请注意
