SIPLACE HF 系列用户手册 6 元件的处理
软件版本 SR.505.xx 2004 年 7 月中文版 6.2 供料器的技术数据
259
6.2.17.2 更换夹持器
Æ 紧握夹持器 （图 6.2 - 17 中的 G）。 向下按止推垫 （图 6.2 - 17 中的 F)，然后再向侧面按止
推垫，取下夹持器。
6.2.17.3 数据输入
按照 SIPLACE Pro 操作说明，定义华夫盘。 6
6.2.18 下降组件
6

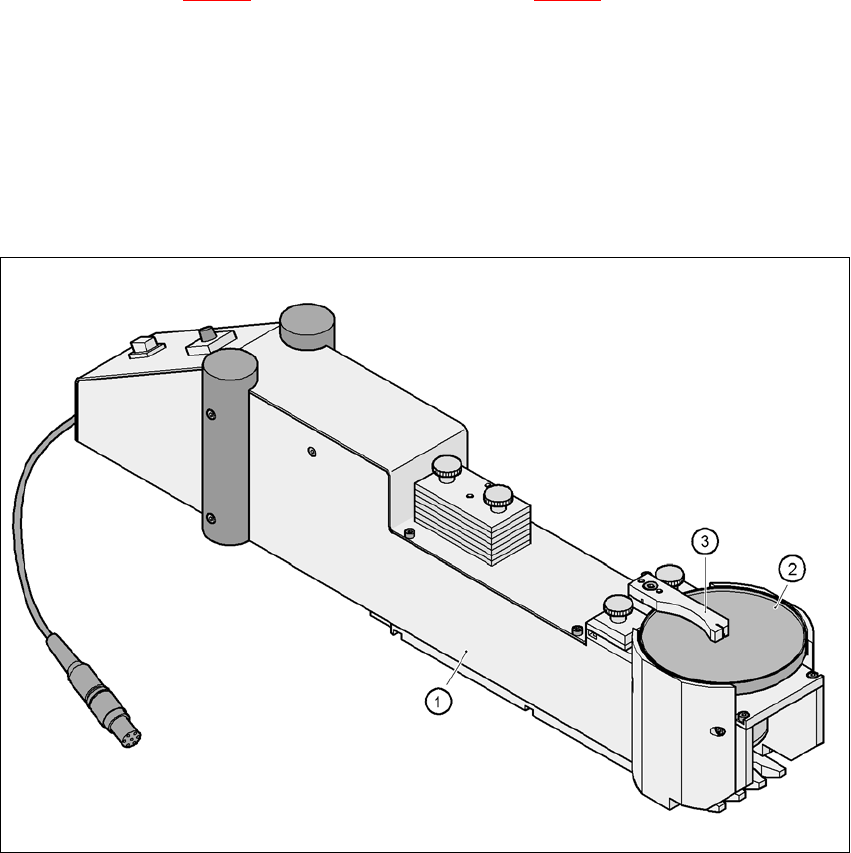

图
6.2 - 18
下降组件
(1) 下降组件
(2) 旋转盘
(3) 涂刷器
6.2.18.1 浸润焊剂的原则
下降组件 (1) 用于通过焊剂或导电胶浸润倒装片和 CSP 元件。 焊剂盒是一个旋转盘 (2)，旋转盘
上用涂刷器 (3) 涂覆了一薄层焊剂 （ 如： 40µm）。这种方法特别适用于高粘度 （蜂蜜状）焊剂。
由于只须浸润突出管脚的下部，所以浸润过程所需的焊剂量减小到最低涂层厚度。
6 元件的处理 SIPLACE HF 系列用户手册
6.2 供料器的技术数据 软件版本 SR.505.xx 2004 年 7 月中文版
260
此下降组件适用于所有的贴片头。根据设置优化功能，此下降组件被视为单独的传送导轨类型。
每个位置上下降组件的数量没有限制。
6.2.18.2 技术数据
部件号： 00117010-xx 6
占用的料位 3 6
元件尺寸 最大 36 x 36 mm²
取决于贴片头类型 6
可能的涂层厚度 25， 35， 45， 55， 65， 75 µm 6
更换涂层厚度所需时间 1 分钟以内 6
间隙高度公差 ±5 mm 6
板转速 设为 0 - 10 sec.
以 0.1 sec 的增量 6
元件下降时间 设为 0 - 2 sec.
以 0.1 sec 的增量 6
焊剂 高粘度焊剂、导电胶 6
6
SIPLACE HF 系列用户手册 6 元件的处理
软件版本 SR.505.xx 2004 年 7 月中文版 6.3 料车
261
6.3 料车
SIPLACE HF 贴片机最多能装配 4 辆料车。料位编号如下图所示。
图
6.3 - 1
料车的位置
1, 2, 3, 4 位置编号 1、 2、 3、 4
TPCB 传送方向
料车为独立组件，可在外部的安装区和供料器一起安装。也就是说，生产区只在需要更换料车
时，才短时间中断。
