SIPLACE HF 系列用户手册 6 元件的处理
软件版本 SR.505.xx 2004 年 7 月中文版 6.3 料车
261
6.3 料车
SIPLACE HF 贴片机最多能装配 4 辆料车。料位编号如下图所示。
图
6.3 - 1
料车的位置
1, 2, 3, 4 位置编号 1、 2、 3、 4
TPCB 传送方向
料车为独立组件，可在外部的安装区和供料器一起安装。也就是说，生产区只在需要更换料车
时，才短时间中断。
6 元件的处理 SIPLACE HF 系列用户手册
6.3 料车 软件版本 SR.505.xx 2004 年 7 月中文版
262
请注意：
外部安装时，需要为料车配上一个外部电源 （见第 6.3.5 节，第 267 页）。
图
6.3 - 2 PCB
传送高度为
950 mm
的料车
6
(1) 传送高度为 830 到 950 mm 的导柱内的孔
(2) 料车台
该车的设计非常注重人机工程学和安全操作。
- 料车能够轻松移动。
- 无需插入电缆，向料车供电和压缩空气。对于通讯接口，也同样这样做。
- 使用装卸装置，装卸料车。 有关本装置的说明，见第 5
章， 5.9 节， 231 页。本装置集成到安
全、供给和通讯电路中或与电路分开。电子接近开关表示料车是否正确装载。
- 料车在贴片机中的位置安装得十分精确，甚至可以处理 0201 元件。
- 只需几步，即可将料车的 PCB 传送高度调整为 830 mm、 900 mm、 930 mm、 950 mm。
- 料带容器可以容纳直径高达 15 英寸 （可选， 19 英寸）的料盘。
- 每个元件都有一个唯一的识别号。
SIPLACE HF 系列用户手册 6 元件的处理
软件版本 SR.505.xx 2004 年 7 月中文版 6.3 料车
263
6.3.1 料车的结构
料车主要由机箱、安装供料器的元件供料器料台、通讯装置、料带容器和废料带容器组成。

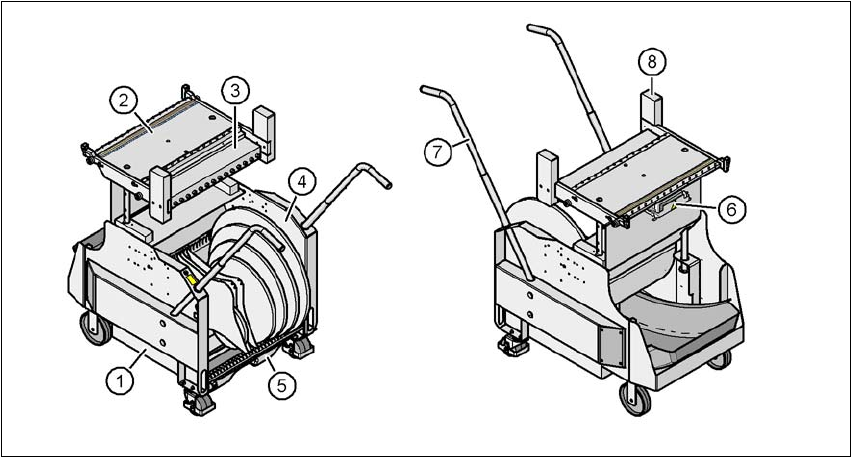

图
6.3 - 3
料车：
前视图和后视图
(1) 机箱
(2) 元件供料器料台
(3) 通讯装置
(4) 料带容器
(5) 废料带容器
(6) 散料盒式供料器的电源、通讯、安全回路和压缩空气供给接口
(7) 手柄
(8) 手动挡板
