SIPLACE HF 系列用户手册 6 元件的处理
软件版本 SR.505.xx 2004 年 7 月中文版 6.3 料车
265

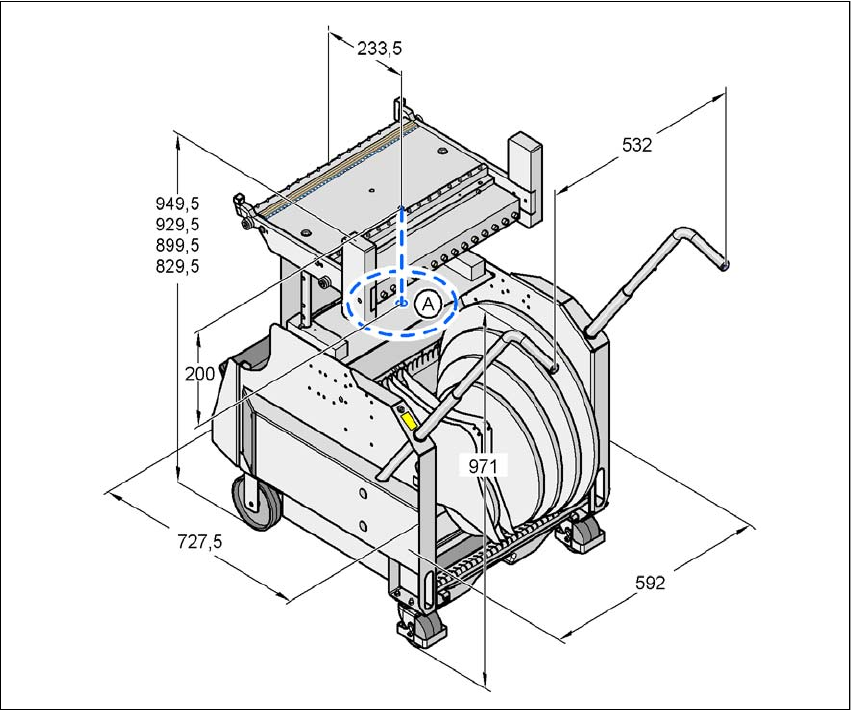

6.3.3 尺寸和重心
6
图
6.3 - 4
尺寸 （用毫米表示）
料车的重心 (A) 取决于以下条件：
- 料车设置到 830 mm 的 PCB 传送高度。
6 元件的处理 SIPLACE HF 系列用户手册
6.3 料车 软件版本 SR.505.xx 2004 年 7 月中文版
266
6.3.4 料带容器
料带容器中的料盘直径最高为 19 英寸。如果料盘的直径达到 15 英寸或更高，应使用芯轴。 有关
插入分隔板的说明，见第 5.3
章，第 219 页。
请注意
要实现最优操作，我们建议使用直径为 5 英寸或更大的主轴。

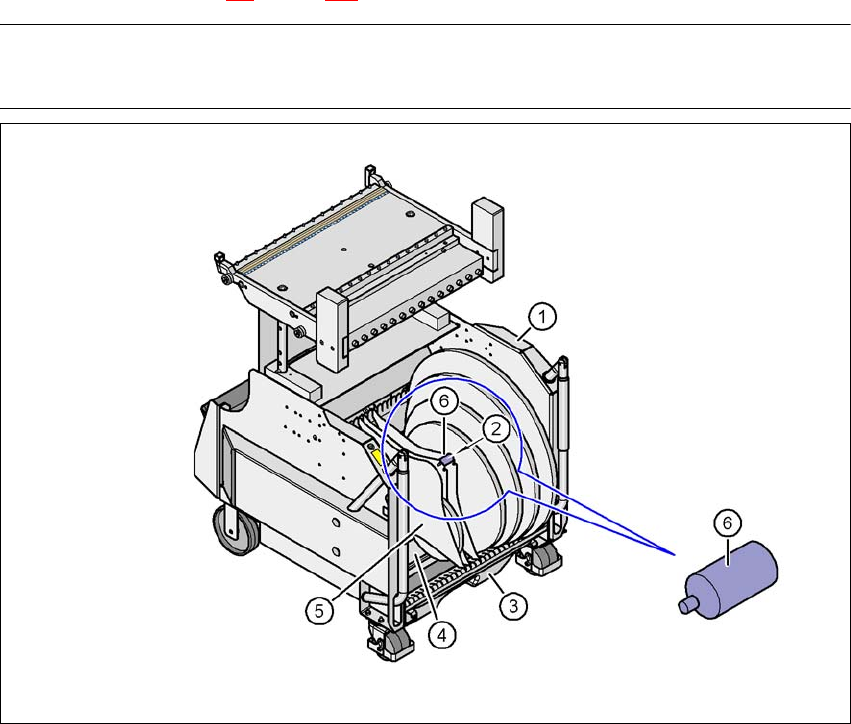

图
6.3 - 5
带料带容器的料车
(1) 料车
(2) 芯轴的位置
(3) 废料带容器
(4) 料带容器
(5) 分隔板
(6) 芯轴 （放大）
SIPLACE HF 系列用户手册 6 元件的处理
软件版本 SR.505.xx 2004 年 7 月中文版 6.3 料车
267
6.3.4.1 料盘直径与料车的 PCB 传送高度
6
6.3.5 料车的外部电源
为尽可能缩短安装时间，可以在贴片机外的一个地方预先安装料车。安装后，检查供料器的功能
和设置是否正常。我们提供了相应的外部电源，以便向料车供应所需的电和压缩空气供给。
技术数据
该套件包括一根符合欧洲标准的主电源电缆、一根符合美国标准的主电源电缆、一根连接电源和
料车的连接电缆。
6.3.6 散料盒式供料器压缩空气供给
散料盒式供料器需要压缩空气才能运行。因此，我们提供散料盒式供料器压缩空气供给作为可选
件。
它的安装非常容易。首先，卸下元件供料器料台 (2) 上的散料盒式供料器压缩空气供给的密封插
头 (1)。然后，用两个螺钉 DIN 912 和 M8x20 (4) 将压缩空气供应给 (3) 固定在元件供料器料台
(2)。压缩空气供给的背面有保持夹 (5)。这些可将散料盒式供料器固定到料车上，并确保压缩空
气供给运行正常。
选项
-
带第三个料盘支承
料车的 PCB 传送高度
料盘直径 料盘直径
830 mm 17" 15"
900 mm 19" 17"
930 mm 19" 17"
950 mm 19" 19"
主电源电压 交流 230 V ± 5 %
交流 120 V ± 5 %
压缩空气连接 最大 1.0 MPa (10 bar)
输出电压 可通过阀来调节
