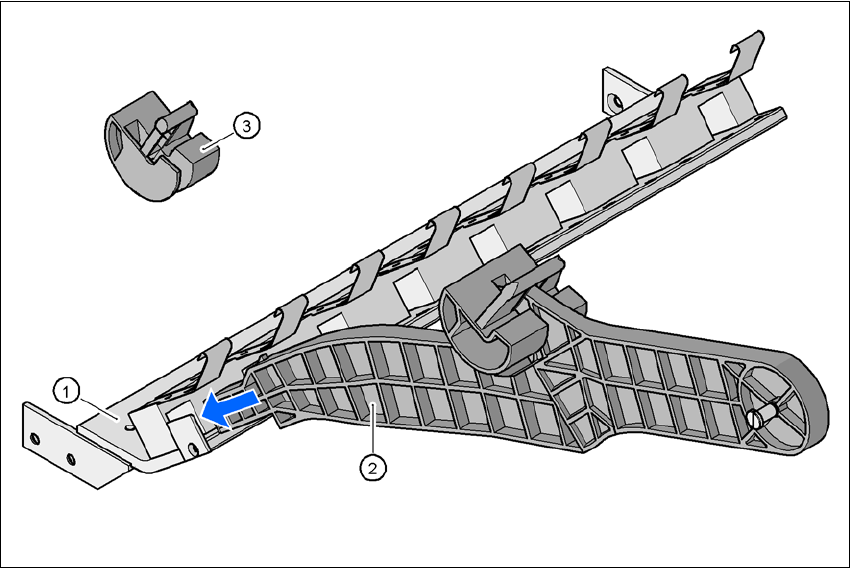

6.3.7 3x8 mm 供料器中层料盘支承
3x8 mm S 供料器将元件运送到三个料槽上的拾取位置。外料槽的料盘位于料带容器分隔板之间。
中层料盘位于两个外部料槽的料盘上。
因此，对于中层料盘，您还需要：
- 1 个用于盛放料盘固定器的适配板 (1)
- 每两个供料器使用的 1 个料盘固定器 (2)
- 1 个用于料盘固定器的短惰轮 (3)，位于元件供料器料台的料位 1。
适配板通过 4 个凹槽头螺丝固定在料车内，料盘固定器插入适配板的方形开口中。
6
图
6.3 - 7 3x8 mm
供料器中层料盘支承
(1) 适配板
(2) 料盘固定器
(3) 短惰轮
6 元件的处理 SIPLACE HF 系列用户手册
6.3 料车 软件版本 SR.505.xx 2004 年 7 月中文版
270

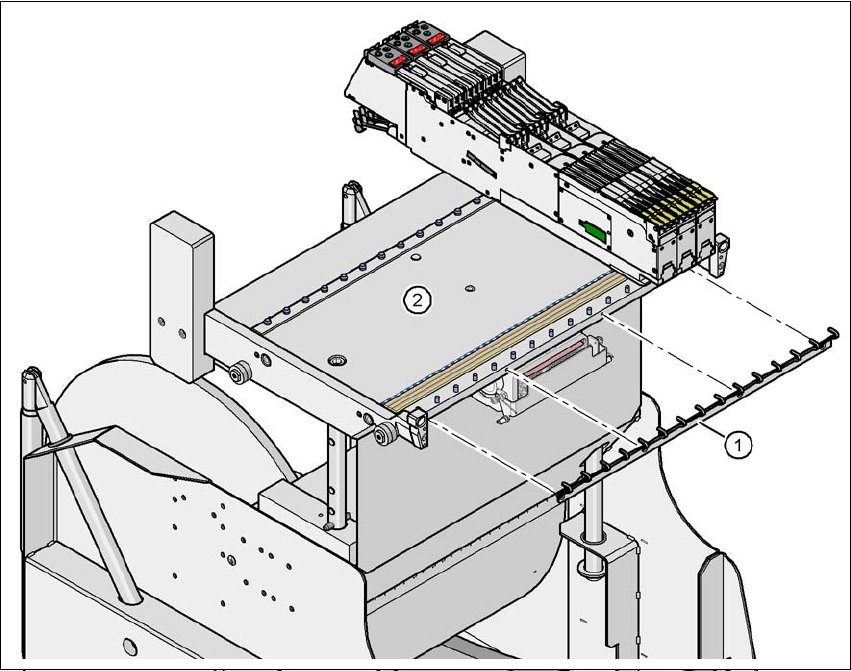

6.3.8 供料器固定装置
供料器固定装置是另一项机械安全特性，可以防止传送导轨在元件供料器料台上意外滑动，而且
能够防止与贴片头相撞。
传送导轨固定装置通过螺钉，固定在元件供料器料台的前部。夹爪将供料器支脚固定住。每个料
车需要一个供料器固定装置。
6
图
6.3 - 8
供料器固定装置
(1) 供料器固定装置
(2) 元件供料器料台
SIPLACE HF 系列用户手册 6 元件的处理
软件版本 SR.505.xx 2004 年 7 月中文版 6.4 拆卸废料带导槽分隔板
271

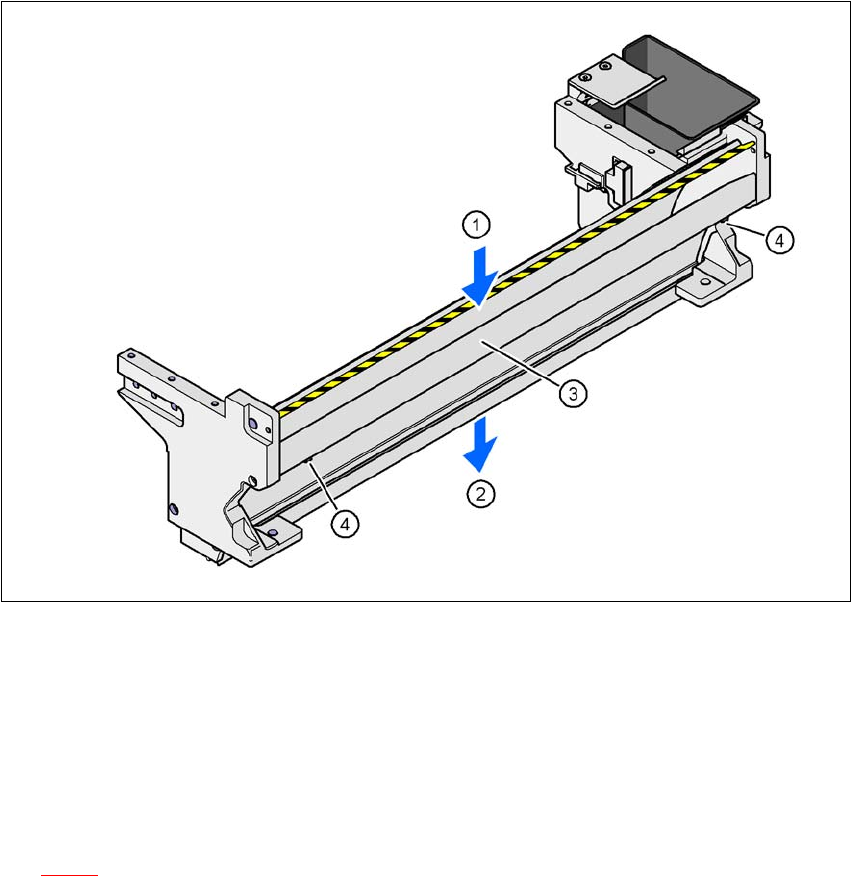

6.4 拆卸废料带导槽分隔板
在标准版中，废料带导槽可将袋深最大为 17 mm 的元件料带导入气动料带切割器。
6
图
6.4 - 1
带元件抛料仓的废料带导槽
(1) 废料带进口槽
(2) 位于气动料带切割器上方的废料带出口槽
(3) 料带分隔板 <17 mm （若料带 >17 mm，可拆卸）
(4) DIN 84 - M3x6 螺钉， 2 个
如果供料器使用袋深为 > 17 mm 的元件处理料带，如 44 mm S DP 供料器，则必须拆除分隔板
（图 6.4 - 1
中的 3）。
