SIPLACE HF 系列用户手册 6 元件的处理 软件版本 SR.505.xx 2004 年 7 月中文版 6.5 矩阵式料盘交换器 275 6 图 6.5 - 2 矩阵式料盘交换器 2 ，前视图 (1) 平送轴 1 (2) 平送轴 2 (3) 载入贴片机接口插头 (4) 电子控制部件 (5) 集成底盘
6 元件的处理 SIPLACE HF 系列用户手册
6.5 矩阵式料盘交换器 软件版本 SR.505.xx 2004 年 7 月中文版
274
6

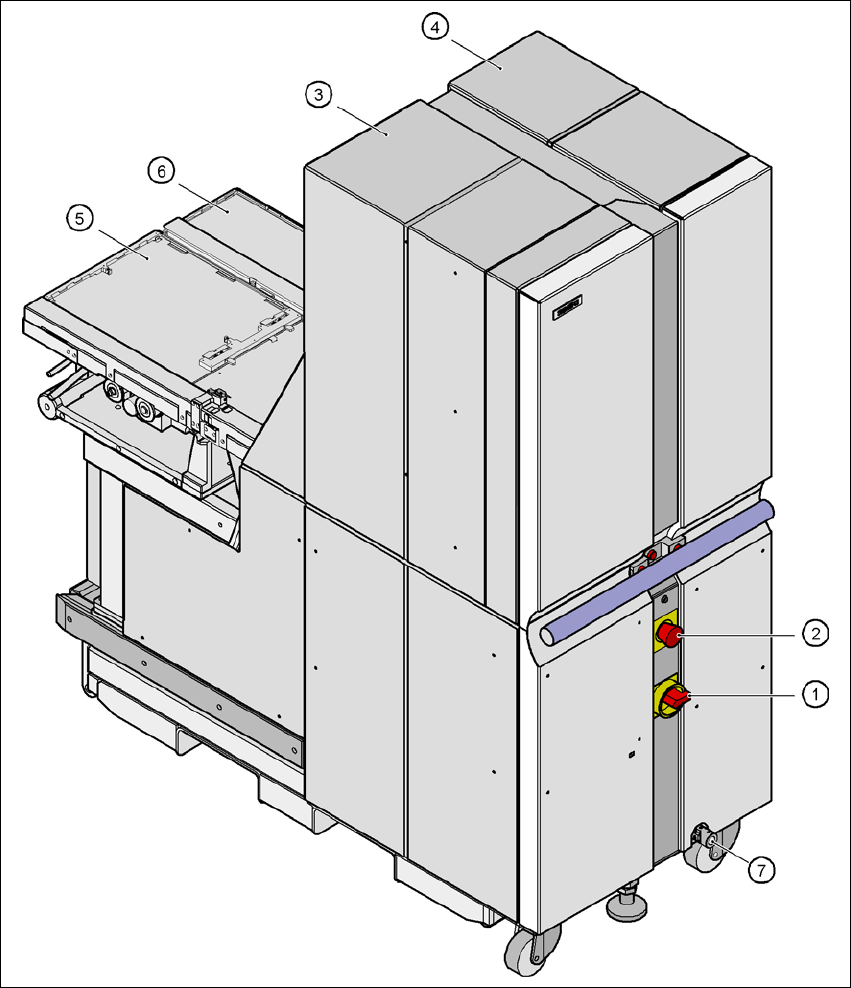

图
6.5 - 1
矩阵式料盘交换器
2
，后视图
(1) 主电源开关
(2) Emergency Stop （急停）按钮
(3) 料盘塔 1，容纳多达 30 个华夫盘托盘 （最多 60 个 JEDEC 料盘）
(4) 料盘塔 2，容纳多达 40 个华夫盘托盘 （最多 40 个 JEDEC 料盘）
(5) 平送轴 1
(6) 平送轴 2
(7) 用于调整矩阵式料盘交换器 2 高度的曲柄连接点
SIPLACE HF 系列用户手册 6 元件的处理
软件版本 SR.505.xx 2004 年 7 月中文版 6.5 矩阵式料盘交换器
275
6

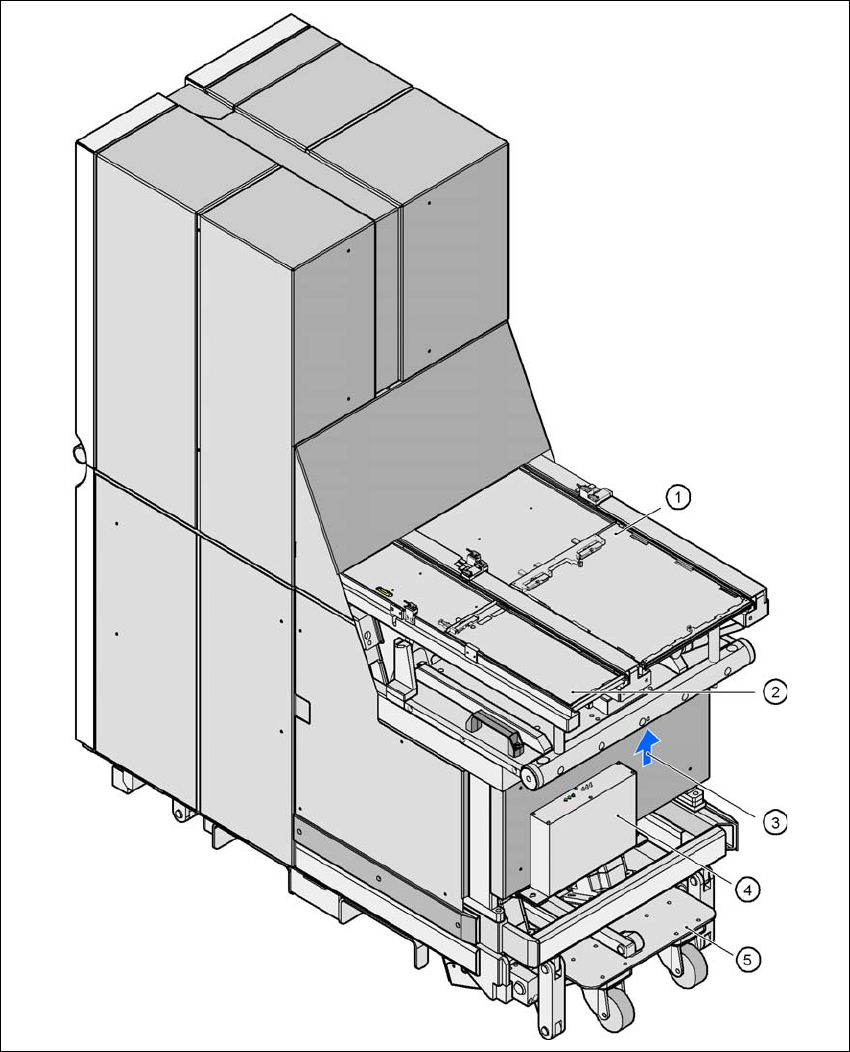

图
6.5 - 2
矩阵式料盘交换器
2
，前视图
(1) 平送轴 1
(2) 平送轴 2
(3) 载入贴片机接口插头
(4) 电子控制部件
(5) 集成底盘
6 元件的处理 SIPLACE HF 系列用户手册
6.5 矩阵式料盘交换器 软件版本 SR.505.xx 2004 年 7 月中文版
276
6.5.2 技术数据
6.5.2.1 尺寸，重量，其它数据
6
*) 华夫盘托盘 6
料盘塔 1 (XL) 料盘塔 2
尺寸
长 x 宽
高度
1305 x 600 mm²
830 mm PCB 传送高度， 1,490 mm
900 mm PCB 传送高度， 1,560 mm
930 mm PCB 传送高度， 1,590 mm
950 mm PCB 传送高度， 1640 mm
重量 （主体） 约 500 kg （包括料盒和华夫盘托盘）
重量 （完全装备） 约 534 kg （包括元件）
重量 （移动质量） 约 80 kg 约 43.5 kg
PCB 组件尺寸 （长 x 宽 x 高）
391.2 x 305.6 x 93.3 mm³ 352.7 x 154.8 x 133.8 mm³
PCB 组件重量
（完全装备）
（无华夫盘托盘）
约 11 kg
约 1.7 kg
约 7.5 kg
约 1.35 kg
华夫盘托盘的重量
850 g 150 g
华夫盘托盘的
尺寸 （长 x 宽 x 高）
386.5 x 295.8 x 11.1 mm³ 371 x 146 x 10.1 mm³
PCB 组件之间的距离
96 mm 135 mm
层间距
12 mm 11.8 mm
垂直行程
444 mm （第 1 至 30 个华夫
盘托盘
*
）
511.2 mm （第 1 至 40 个华
夫盘托盘
*
）
移走和拾取位置之间的水平行程
约 647 mm 约 638 mm
储存容量 30 XL 个华夫盘托盘，包括
60 个 JEDEC 或 30 个最大尺
寸的特殊料盘
40 个华夫盘托盘，包括 40
个 Jedec 华夫盘
更换时间 （5 层以上） 约 2 sec 约 1.5 sec
元件和华夫盘的最大高度，包括公
差
所有料层填满
1 个料层空
2 个料层空
8.5 mm
19.5 mm
31.5 mm
8.5 mm
19.5 mm
-
