7 贴片机扩展部件 SIPLACE HF 系列用户手册
7.1 吸嘴交换器 软件版本 SR.505.xx 2004 年 7 月中文版
280
7.1.1.1 HF 贴片机上 12 段位器收集贴片头吸嘴交换器的位置
对于 12 段位器收集贴片头，可以在位置 1 和 3 安装一或两个吸嘴交换器 （图 7.1 - 2 中的 1 和
2）。一个吸嘴交换器可安装在 2 和 4 位置。 6 个吸嘴交换器可以容纳 30 个吸嘴盘和 360 个吸嘴
库。
7

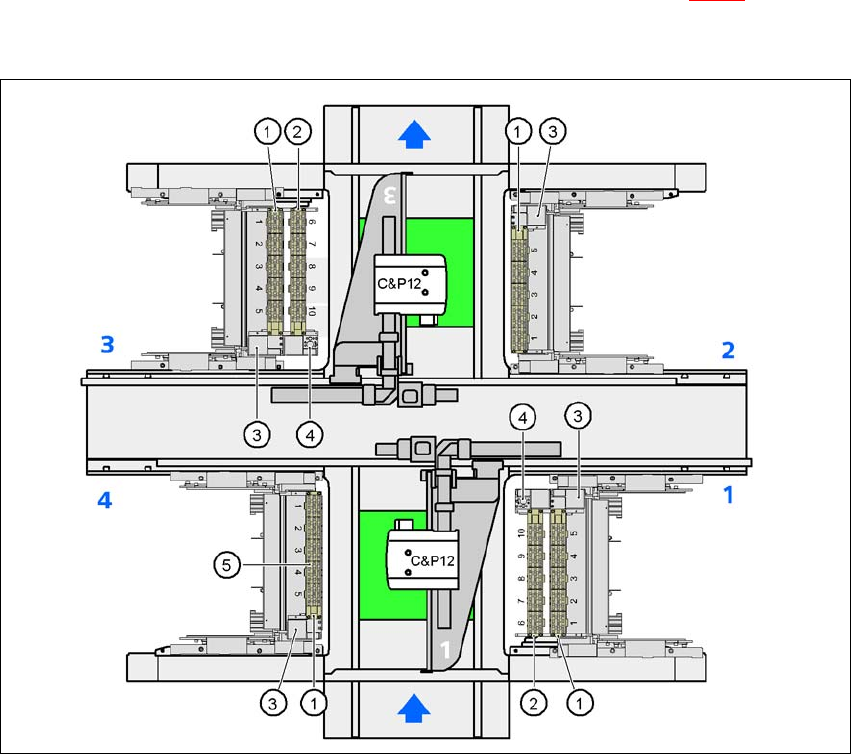

图
7.1 - 2 HF
贴片机上
12
段位器收集贴片头吸嘴交换器的位置
7
(1) 吸嘴交换器，“1 排”
(2) 吸嘴交换器，“2 排”
(3) 元件抛料仓
(4) 吸嘴移走装置和抛料仓
(5) 吸嘴盘
SIPLACE HF 系列用户手册 7 贴片机扩展部件
软件版本 SR.505.xx 2004 年 7 月中文版 7.1 吸嘴交换器
281
7.1.1.2 HF/3 贴片机上 12 段位器收集贴片头吸嘴交换器的位置
对于 12 段位器收集贴片头，可以在位置 1、 3 和 4 安装一或两个吸嘴交换器 （图 7.1 - 2 中的 1
和 2）。一个吸嘴交换器可安装在位置 2。这样一来， 7 个吸嘴交换器总共可以容纳 35 个吸嘴盘
和 420 个吸嘴库。
7

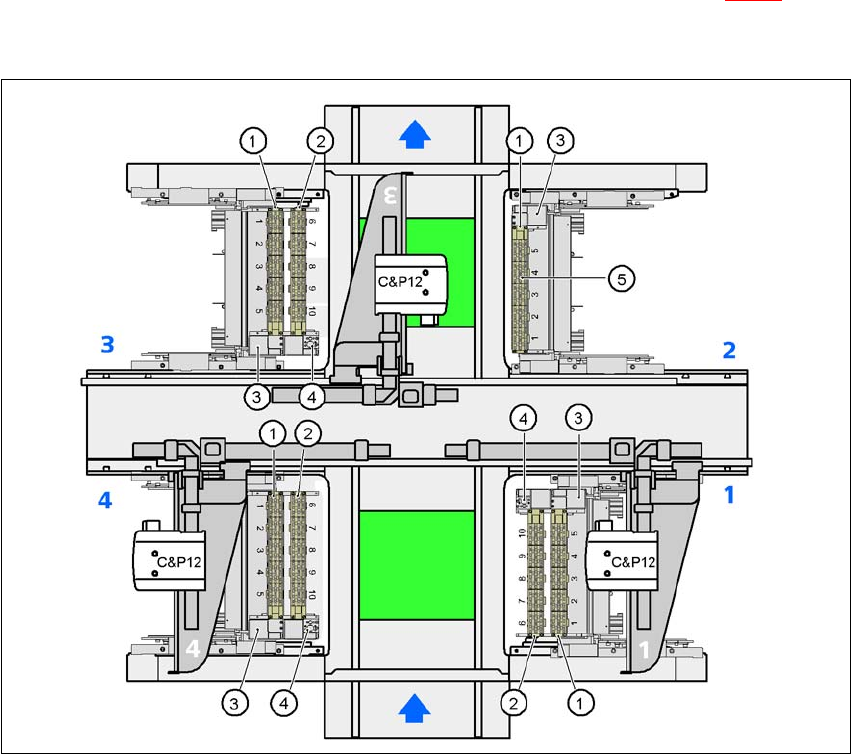

图
7.1 - 3 HF/3
贴片机上
12
段位器收集贴片头吸嘴交换器的位置
7
(1) 吸嘴交换器 “1 排”
(2) 吸嘴交换器 “2 排”
(3) 元件抛料仓
(4) 吸嘴移走装置和抛料仓
(5) 吸嘴盘
7 贴片机扩展部件 SIPLACE HF 系列用户手册
7.1 吸嘴交换器 软件版本 SR.505.xx 2004 年 7 月中文版
282
7.1.1.3 技术数据
7
7.1.1.4 组件
“1 排”吸嘴交换器（见图 7.1 - 2 和 7.1 - 3）中的每一个都固定到料车装卸装置上。“2 排”吸嘴
交换器还有一个附加的装配套件。 它包括移走装置和吸嘴抛料仓 （见第 7.1.1.9
节）。
7

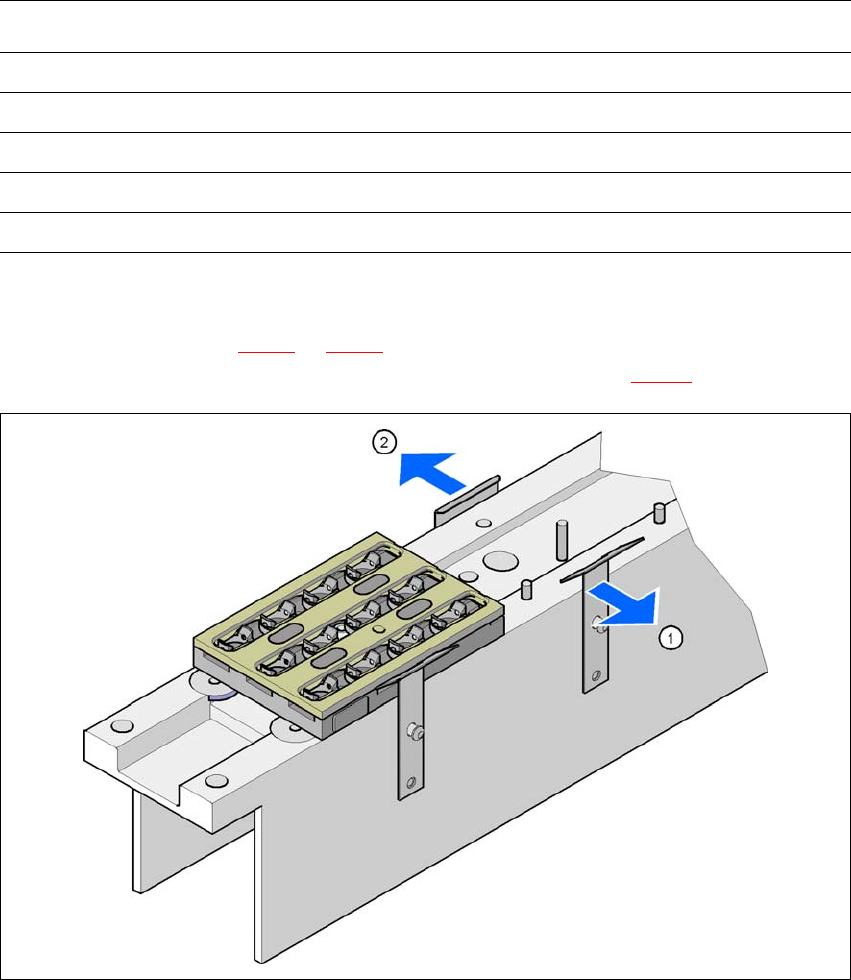

图
7.1 - 4
装配位置
(1) 对着操作员的弹簧卡子
(2) 对着 PCB 传送导轨的保持夹
Æ 调整吸嘴交换器，使移动的弹簧卡子始终对着操作员，而保持夹始终对着 PCB 传送导轨。
12 段位器收集贴片头吸嘴交换器
尺寸 （长 x 宽 x 高）
449 x 62.7 x 77.7 mm³
吸嘴库的数目
60
吸嘴类型
9 xx
打开和关闭锁定板所需的时间
<200 ms
压缩空气连接
0.48 MPa (4.8 bar)
