SIPLACE HF 系列用户手册 7 贴片机扩展部件
软件版本 SR.505.xx 2004 年 7 月中文版 7.1 吸嘴交换器
289
7.1.2 6 段位器收集贴片头吸嘴交换器
该吸嘴交换器可容纳 6 个吸嘴盘，每个盘有 6 个吸嘴库。目前，吸嘴盘分两种：8xx 吸嘴吸嘴盘
和 9xx 吸嘴吸嘴盘。吸嘴盘置于一个公共的支承面上。每个吸嘴盘利用两个平行销对中，并用夹
子固定在位。
7

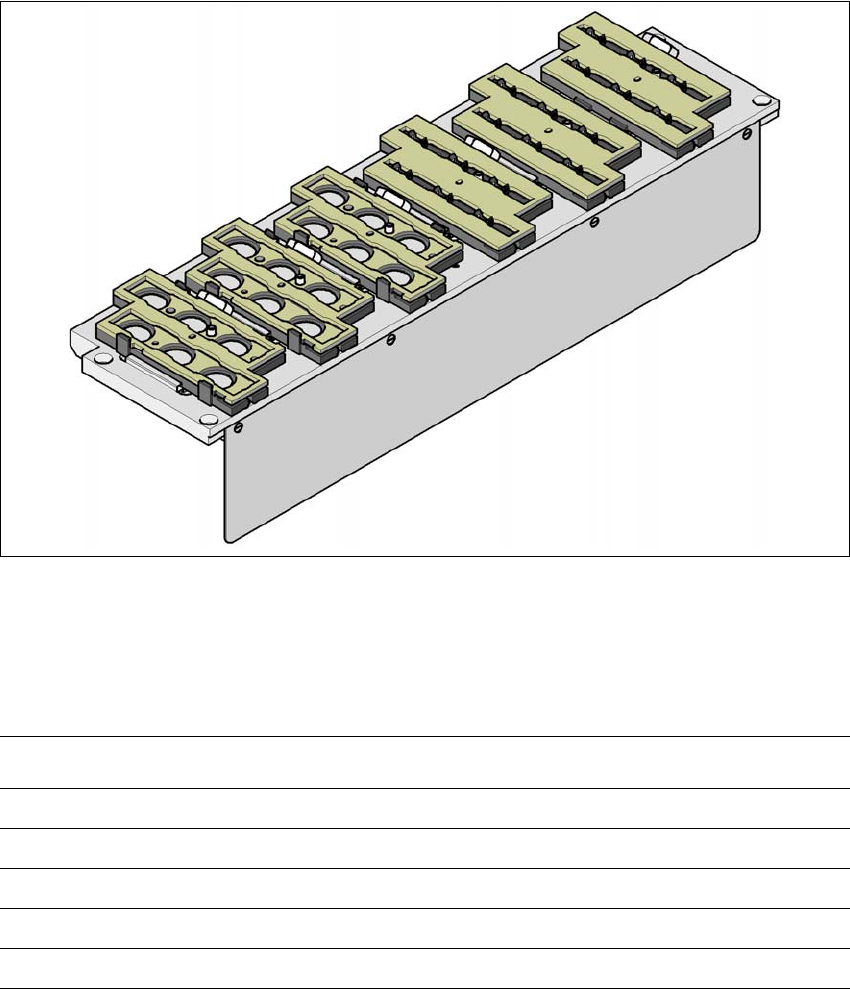

图
7.1 - 9 6
段位器收集贴片头吸嘴交换器
7.1.2.1 技术数据
7
6 段位器收集贴片头吸嘴交换器
尺寸 （长 x 宽 x 高）
448 x 122.5 x 97.7 mm³
吸嘴库的数目
6
吸嘴类型
8 xx, 9 xx
打开和关闭锁定板所需的时间
<200 ms
压缩空气连接
0.48 MPa (4.8 bar)
7 贴片机扩展部件 SIPLACE HF 系列用户手册
7.1 吸嘴交换器 软件版本 SR.505.xx 2004 年 7 月中文版
290
7.1.2.2 HF 贴片机上 6 段位器收集贴片头吸嘴交换器的位置
对于 6 段位器收集贴片头，可以在位置 1 和 3 安装一或两个吸嘴交换器 （图 7.1 - 10 中的 1 和
2）。一个吸嘴交换器可安装在 2 和 4 位置。 6 个吸嘴交换器可以容纳 36 个吸嘴盘和 216 个吸嘴
库。
7
图
7.1 - 10 HF
贴片机上
6
段位器收集贴片头吸嘴交换器的位置
(1)“1 排”吸嘴交换器
(2)“2 排”吸嘴交换器
(3) 元件抛料仓
(4) 吸嘴移走装置和抛料仓
(5) 吸嘴盘
