7 贴片机扩展部件 SIPLACE HF 系列用户手册 7.1 吸嘴交换器 软件版 本 SR.505.xx 2004 年 7 月中文版 292 7.1.2.4 组件 “ 1 排” 吸嘴交换器 （见图 7.1 - 10 和 7.1 - 1 1 ） 固定到料车装卸装置上。 “ 2 排” 吸嘴交换器还 有一个附加的装配套件。 它包括移走装置和吸嘴抛料仓 （见第 7.1.2.9 节） 。 7 图 7.1 - 12 装配位置 (1) 对着 PCB…
SIPLACE HF 系列用户手册 7 贴片机扩展部件
软件版本 SR.505.xx 2004 年 7 月中文版 7.1 吸嘴交换器
291
7.1.2.3 HF/3 贴片机上 6 段位器收集贴片头吸嘴交换器的位置
对于 6 段位器收集贴片头，可以在位置 1、3 和 4 安装一或两个吸嘴交换器（图 7.1 - 11 中的 1 和
2）。一个吸嘴交换器可安装在位置 2。这样一来， 7 个吸嘴交换器总共可以容纳 42 个吸嘴盘和
252 个吸嘴库。
7
图
7.1 - 11 HF/3
贴片机上
6
段位器收集贴片头吸嘴交换器的位置
(1)“1 排”吸嘴交换器
(2)“2 排”吸嘴交换器
(3) 元件抛料仓
(4) 吸嘴移走装置和抛料仓
(5) 吸嘴盘
7 贴片机扩展部件 SIPLACE HF 系列用户手册
7.1 吸嘴交换器 软件版本 SR.505.xx 2004 年 7 月中文版
292
7.1.2.4 组件
“1 排”吸嘴交换器 （见图 7.1 - 10 和 7.1 - 11）固定到料车装卸装置上。“2 排”吸嘴交换器还
有一个附加的装配套件。 它包括移走装置和吸嘴抛料仓 （见第 7.1.2.9
节）。
7

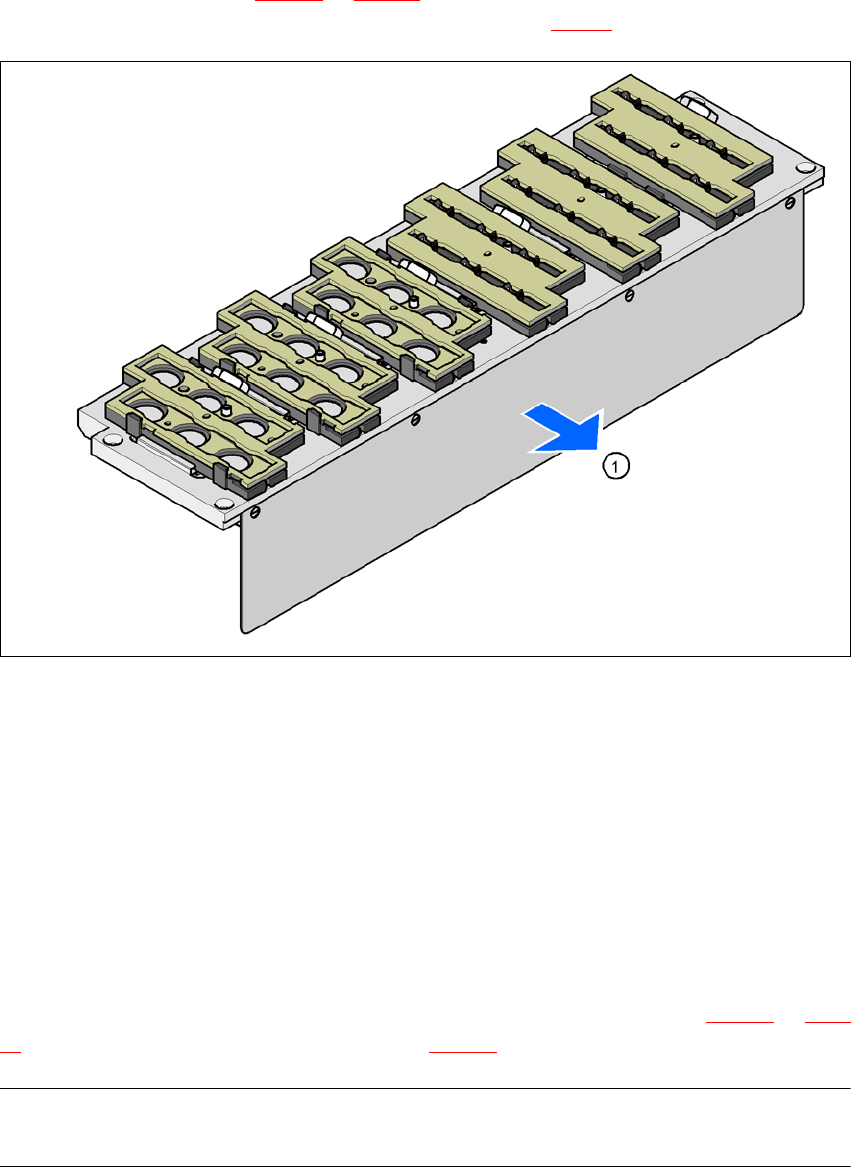

图
7.1 - 12
装配位置
(1) 对着 PCB 传送导轨的盖板
7
Æ 调整吸嘴交换器，以便盖板对着 PCB 传送导轨。
7.1.2.5 功能说明
吸嘴置于吸嘴库中，由一块可动的锁定板固定住。锁定板可以由一个气动气缸移动 12 mm。所有
吸嘴被夹紧或松开，这主要取决于锁定板的位置。也就是说，未进行吸嘴交换时，锁定板的默认
位置是 “关闭”的。
吸嘴交换器的每个吸嘴盘上有一个定位基准点，用于位置检测。 “1 排”吸嘴交换器吸嘴盘的位
置从 1 - 6 连续编号，“2 排”吸嘴交换器吸嘴盘的位置从 7 - 12 连续编号（见图 7.1 - 10
和 7.1 -
11）。 吸嘴盘中的 6 个吸嘴库也连续编号 （见图 7.1 - 13）。
请注意 7
可按要求提供专用吸嘴盘 （与 SIEMENS L&A 联系，以便了解详情），这些吸嘴盘将分别编号。
SIPLACE HF 系列用户手册 7 贴片机扩展部件
软件版本 SR.505.xx 2004 年 7 月中文版 7.1 吸嘴交换器
293
拾取吸嘴 7
- 收集贴片头的 Z 轴向下移动。
- 锁定板 （图 294
中的 2，第 7.1 - 13 页）打开，然后松开吸嘴库。
- 由收集贴片头的段位器光栅盘拾取吸嘴。
- Z 轴向上移动。
放下吸嘴 7
- 锁定板 （图 294 中的 2，第 7.1 - 13 页）打开，然后松开吸嘴库。
- 收集贴片头的 Z 轴向下移动，放下吸嘴。
- 关闭锁定板。
- 收集贴片头的 Z 轴向上移动。
抛弃有缺陷的吸嘴 7
- 收集贴片头的 Z 轴向下移动 14 mm，从而使有缺陷的吸嘴进入抛料装置 （图 7.1 - 10 和 7.1 -
11 中的 4 ）的孔中。
- Z 轴再向上移动，同时吸嘴被弹簧丝从段位器光栅盘中提出。
- 吸嘴落入抛料仓中。
