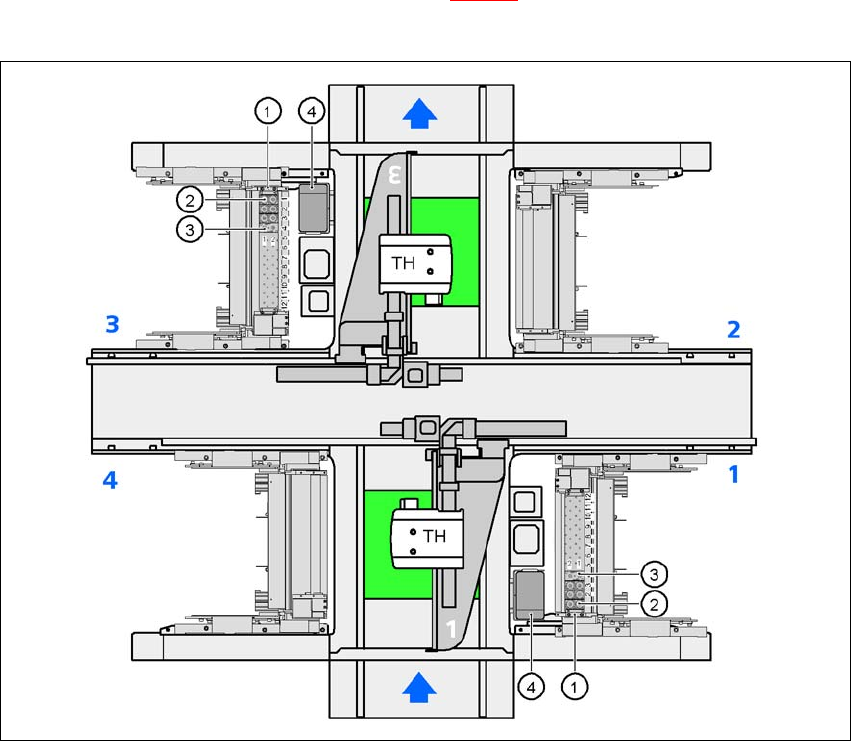

7 贴片机扩展部件 SIPLACE HF 系列用户手册 7.1 吸嘴交换器 软件版 本 SR.505.xx 2004 年 7 月中文版 300 7.1.3.2 HF 贴片机上双贴片头吸嘴交换器 的位置 可在位置 1 和 3 安装一个双贴片头吸嘴交换器（图 7.1 - 18 中的 1 ） 。 这样一来， 2 个吸嘴交换器 总共可以容纳 24 个吸嘴盘和 48 个吸嘴库 。 7 图 7.1 - 18 HF 贴片机上双贴片头吸嘴交换器的 位置…
SIPLACE HF 系列用户手册 7 贴片机扩展部件
软件版本 SR.505.xx 2004 年 7 月中文版 7.1 吸嘴交换器
299
7.1.3 SIPLACE 双贴片头吸嘴交换器
该吸嘴交换器可容纳最多 12 个吸嘴盘。目前，吸嘴盘分两种：标准吸嘴盘和容纳专用吸嘴或夹
持器的吸嘴盘。吸嘴盘置于一个公共的支承面上。每个吸嘴盘利用两个平行销对中，并用埋头螺
钉固定在位。
7
图
7.1 - 17 SIPLACE
双贴片头吸嘴交换器
7
7
7.1.3.1 技术数据
7
SIPLACE 双贴片头吸嘴交换器
尺寸 （长 x 宽 x 高）
448 x 68.5 x 49 mm³
吸嘴库的数目 标准吸嘴， 16 个
专用吸嘴或夹持器， 4 个
吸嘴类型 5xx，标准
4 xx，带适配板
9 xx，带适配板
吸嘴更换时间 < 2 秒
SIPLACE HF 系列用户手册 7 贴片机扩展部件
软件版本 SR.505.xx 2004 年 7 月中文版 7.1 吸嘴交换器
301
7.1.3.3 HF/3 贴片机上双贴片头吸嘴交换器的位置
可在位置 3 安装一个双贴片头吸嘴交换器。这样一来，1 个双贴片头吸嘴交换器总共可以容纳 12
个吸嘴盘和 24 个吸嘴库。
7
图
7.1 - 19 HF/3
贴片机上双贴片头吸嘴交换器的位置
(1) 吸嘴交换器
(2) 标准吸嘴盘
(3) 专用吸嘴或夹持器的吸嘴盘
(4) 元件抛料仓
