SIPLACE HF 系列用户手册 7 贴片机扩展部件 软件版本 SR.505.xx 2004 年 7 月中文版 7.1 吸嘴交换器 303 7.1.3.5 功能说明 标准吸嘴的吸嘴盘有一个定位基 准点用于位置检测，而专用 吸嘴 / 夹持器的吸嘴盘有两 个。吸嘴 由滚珠固定在吸嘴库中。清除时 ，夹紧或松开，这主要取决 于 DP 轴的旋转方向。 7 图 7.1 - 21 标准和专用吸嘴的吸嘴盘 (1) 标准吸嘴盘 (2) 定位基准点 (3…
7 贴片机扩展部件 SIPLACE HF 系列用户手册
7.1 吸嘴交换器 软件版本 SR.505.xx 2004 年 7 月中文版
302
7.1.3.4 组件
吸嘴交换器固定在料车装卸装置上。
7

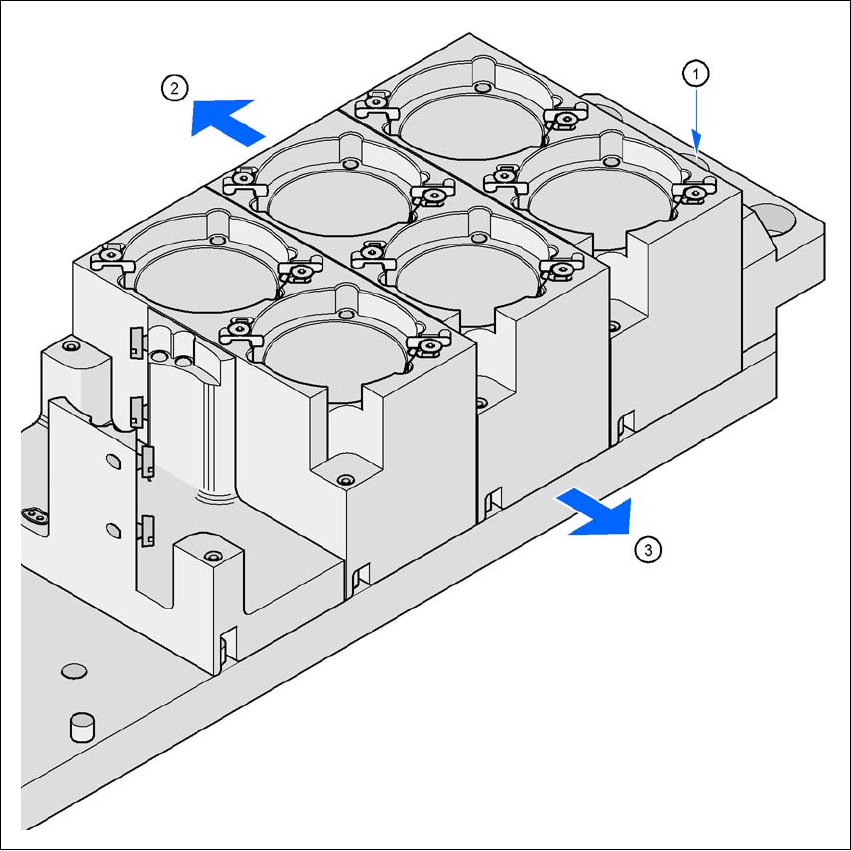

图
7.1 - 20
装配位置
(1) 记孔
(2) 操作员侧
(3) 指向 PCB 传送导轨的箭头
7
Æ 调整吸嘴交换器，以便从操作员角度看，标记孔 (1) 在左侧。
SIPLACE HF 系列用户手册 7 贴片机扩展部件
软件版本 SR.505.xx 2004 年 7 月中文版 7.1 吸嘴交换器
303
7.1.3.5 功能说明
标准吸嘴的吸嘴盘有一个定位基准点用于位置检测，而专用吸嘴 / 夹持器的吸嘴盘有两个。吸嘴
由滚珠固定在吸嘴库中。清除时，夹紧或松开，这主要取决于 DP 轴的旋转方向。
7

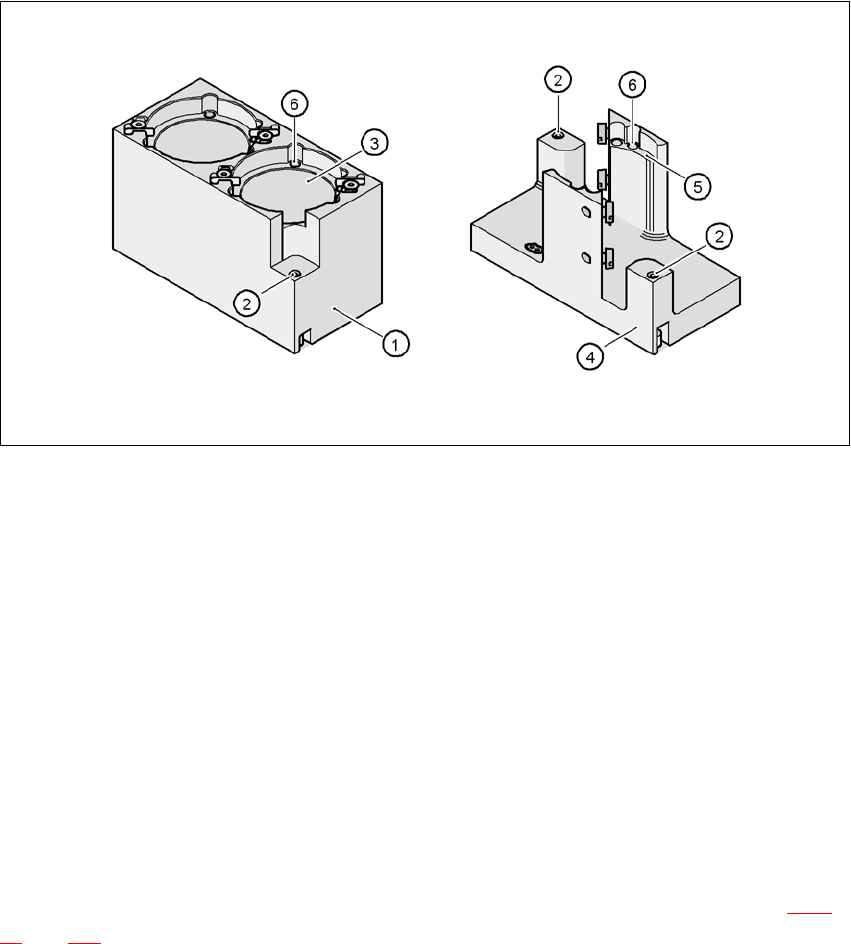

图
7.1 - 21
标准和专用吸嘴的吸嘴盘
(1) 标准吸嘴盘
(2) 定位基准点
(3) 吸嘴库
(4) 专用吸嘴和夹持器的吸嘴盘
(5) 吸嘴库
(6) 固定吸嘴的滚珠
7.1.3.6 元件抛料仓
可以为 SIPLACE 双贴片头安装一个元件抛料仓。 该抛料仓紧邻精细间距视像组件 （见图 7.1 -
12，第 292 页）。
7 贴片机扩展部件 SIPLACE HF 系列用户手册
7.1 吸嘴交换器 软件版本 SR.505.xx 2004 年 7 月中文版
304
7
图
7.1 - 22
元件抛料仓
7.1.4 夹持器和专用吸嘴
SIPLACE 贴片机可使用穿孔技术来贴装元件和异形元件 (OSC)，以及标准的 SMT。 SIEMENS
L&A 也在不断开发相应的专用吸嘴和夹持器。
所有贴片头都可使用专用吸嘴，这样可以最快的速度、最高的精确度和灵活性贴装元件。使用自
动吸嘴交换器还可缩短交换吸嘴时所需的安装时间。
SIEMENS L&A 可提供用于拾取贴片头的机械夹持器。如果元件表面不适于吸嘴的吸取，可用机
械夹持器拾取并放置吸嘴。夹持器分两种，其功能分为两组。
- 外边缘夹持元件的夹持器
- 内边缘夹持元件的夹持器。
有关专用吸嘴和夹持器的资料，可从 SIEMENS L&A 得到。有关使用专用吸嘴盘和夹持器进行贴
装的资料，也可与 SIEMENS L&A 联系。
