7 贴片机扩展部件 SIPLACE HF 系列用户手册
7.1 吸嘴交换器 软件版本 SR.505.xx 2004 年 7 月中文版
304
7

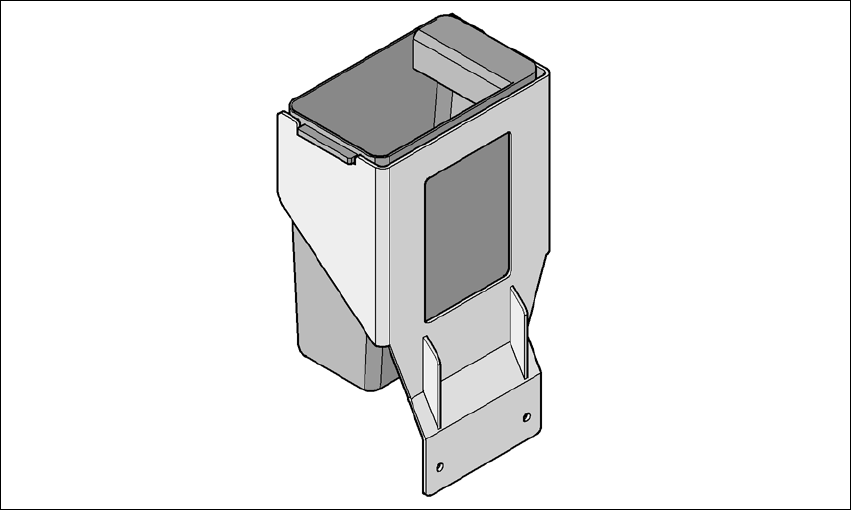

图
7.1 - 22
元件抛料仓
7.1.4 夹持器和专用吸嘴
SIPLACE 贴片机可使用穿孔技术来贴装元件和异形元件 (OSC)，以及标准的 SMT。 SIEMENS
L&A 也在不断开发相应的专用吸嘴和夹持器。
所有贴片头都可使用专用吸嘴，这样可以最快的速度、最高的精确度和灵活性贴装元件。使用自
动吸嘴交换器还可缩短交换吸嘴时所需的安装时间。
SIEMENS L&A 可提供用于拾取贴片头的机械夹持器。如果元件表面不适于吸嘴的吸取，可用机
械夹持器拾取并放置吸嘴。夹持器分两种，其功能分为两组。
- 外边缘夹持元件的夹持器
- 内边缘夹持元件的夹持器。
有关专用吸嘴和夹持器的资料，可从 SIEMENS L&A 得到。有关使用专用吸嘴盘和夹持器进行贴
装的资料，也可与 SIEMENS L&A 联系。
SIPLACE HF 系列用户手册 7 贴片机扩展部件
软件版本 SR.505.xx 2004 年 7 月中文版 7.2 FC 双贴片头的元件照相机
305

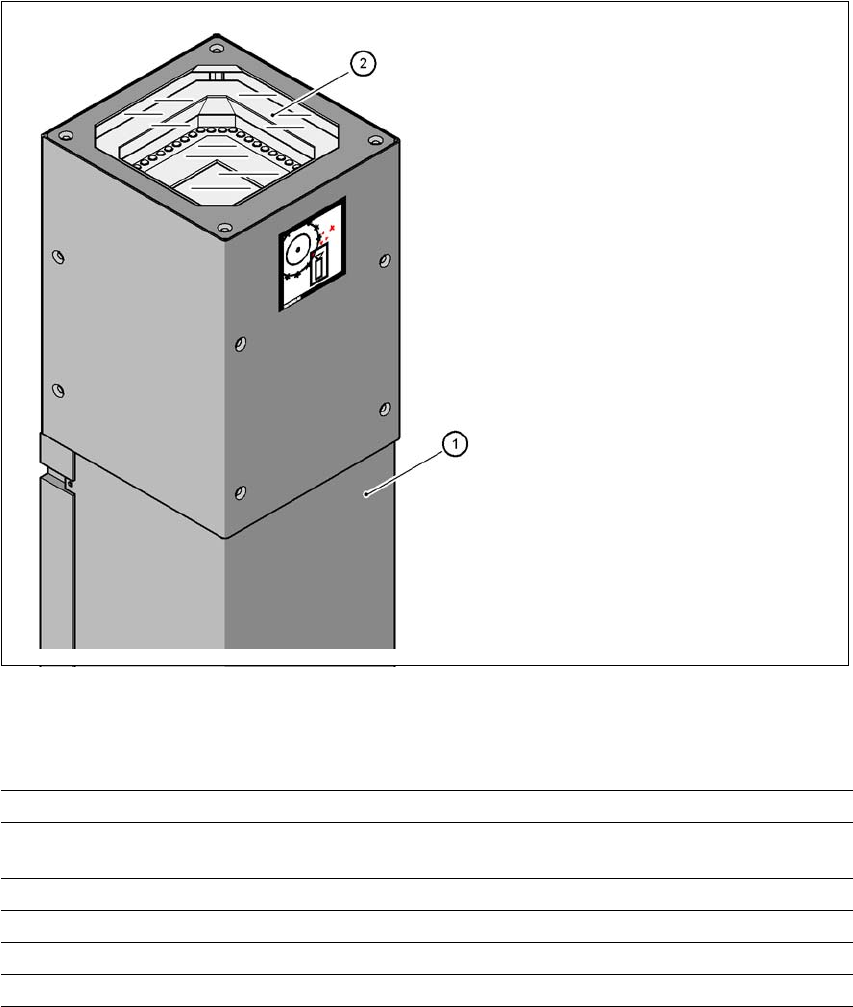

7.2 FC 双贴片头的元件照相机
7.2.1 元件照相机的结构 （静止， P&P （20 型） 8 x 8）， FC 照相机
7
图
7.2 - 1 FC
双贴片头的元件视像照相机 （静止
P&P
（
20
型）
8 x 8
）
7.2.1.1 技术数据
7
(1) 带照相机和照相机放大器的照相机安装孔
(2) 玻璃板 - 在照明和镜头上方
元件尺寸 单个元件测量为 0.6 x 0.3 mm² ，最大 8 x 8 mm²
元件范围 0201 至 SO， PLCC， QFP，插座，插头， BGA，专用元件，
bare dies，倒装片，保护罩
最小管脚间距
0.25 mm
最小球面管脚 / 突出管脚直径
0.08 mm
视场
11 x 11 mm²
照明方法 前方照明 （6 级，可按需要编程）
7 贴片机扩展部件 SIPLACE HF 系列用户手册
7.2 FC 双贴片头的元件照相机 软件版本 SR.505.xx 2004 年 7 月中文版
306

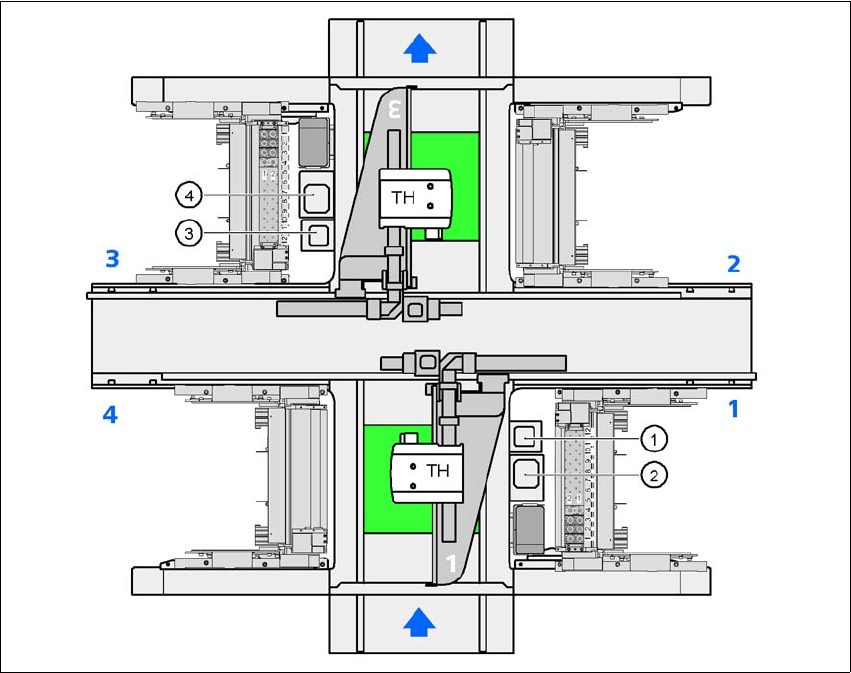

7.2.1.2 HF 贴片机上双贴片头元件视像照相机的位置
7
图
7.2 - 2 HF
贴片机上双贴片头元件视像照相机的位置
(1) 元件视像照相机 （静止， P&P （20 型） 8 x 8）的装配位置，位置 1
(2) 元件视像照相机 （静止， P&P （22 型） 50 x 40）的装配位置，位置 1
(3) 元件视像照相机 （静止， P&P （20 型） 8 x 8）的装配位置，位置 3
(4) 元件视像照相机 （静止， P&P （22 型） 50 x 40）的装配位置，位置 3
